MISUMI トップ
ステージ・光学部品・画像処理用部品
自動ステージ
自動XY軸
自動XY軸 Alignment-UVWステージ 100X100・152X152・200X200・300X300・400X400・500X500・600X600・700X700

メカニカル部品技術窓口

絞り込み条件

まずは条件を絞り込んでください

未確定：候補が38型番あります。

テーブルサイズ(長さ) L(mm)
~mm
- 100
- 152
- 200
- 300
- 400
- 500
- 600
- 700
テーブルサイズ(幅) W(mm)
~mm
- 100
- 152
- 200
- 300
- 400
- 500
- 600
- 700
ステージ面厚さ H(mm)
ステージ座面から、ステージ上部の取付面までの高さとなります。モータ等は考慮しておりませんので、ご注意ください
~mm
- 42
- 78
- 117
- 122
- 177
ストローク(X距離)(mm)
~mm
- ±5.0
- ±10.0
ストローク(Y距離)(mm)
~mm
- ±5.0
- ±10.0
耐荷重（範囲）(N)
~mm
- 30.1～50
- 100.1～
耐荷重(N)
~mm
- 49
- 98.1
- 294.2
- 490.0
- 588.4
ドライバ
~mm
- あり
- なし
ケーブル(m)
~mm
- 2
- 3
- 5
タイプ
~mm
出荷日
- すべて
- 25日以内

DPI（ディー・ピー・アイ）

自動XY軸 Alignment-UVWステージ 100X100・152X152・200X200・300X300・400X400・500X500・600X600・700X700

カタログ

通常単価(税別): 324,000円～882,720円

税込単価: 356,400円～970,992円

通常出荷日：25日目～99日目

海外製で低価格にてご提供

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

よく一緒に見られています

DPI（ディー・ピー・アイ）

自動XY軸クロスローラーベアリングステージ 40X40・60X60・60X70・80X80・80X130・80X160・100X100・120X120・150X150

通常出荷日：25 日目～

よく一緒に見られています

DPI（ディー・ピー・アイ）

自動XY軸コンパクトクロスローラーベアリングステージ 40X40・60X60・60X70・80X80

通常出荷日：25 日目～

未確定：候補が38型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

ステージ面厚さ H

(mm)

ストローク(X距離)

(mm)

ストローク(Y距離)

(mm)

耐荷重（範囲）

(N)

耐荷重

(N)

ドライバ

ケーブル

(m)

最小発注数量

100	100	42	±5.0	±5.0	30.1～50	49	あり	2	1個
100	100	42	±5.0	±5.0	30.1～50	49	あり	3	1個
100	100	42	±5.0	±5.0	30.1～50	49	あり	5	1個
100	100	42	±5.0	±5.0	30.1～50	49	あり	-	1個
100	100	42	±5.0	±5.0	30.1～50	49	なし	-	1個
152	152	78	±5.0	±5.0	30.1～50	98.1	あり	2	1個
152	152	78	±5.0	±5.0	30.1～50	98.1	あり	3	1個
152	152	78	±5.0	±5.0	30.1～50	98.1	あり	5	1個
152	152	78	±5.0	±5.0	30.1～50	98.1	あり	-	1個
152	152	78	±5.0	±5.0	30.1～50	98.1	なし	-	1個
200	200	78	±5.0	±5.0	100.1～	294.2	あり	2	1個
200	200	78	±5.0	±5.0	100.1～	294.2	あり	3	1個
200	200	78	±5.0	±5.0	100.1～	294.2	あり	5	1個
200	200	78	±5.0	±5.0	100.1～	294.2	あり	-	1個
200	200	78	±5.0	±5.0	100.1～	294.2	なし	-	1個
300	300	78	±5.0	±5.0	100.1～	490.0	あり	3	1個
300	300	78	±5.0	±5.0	100.1～	490.0	あり	5	1個
300	300	78	±5.0	±5.0	100.1～	490.0	あり	-	1個
300	300	78	±5.0	±5.0	100.1～	490.0	なし	-	1個
400	400	117	±10.0	±10.0	100.1～	588.4	あり	3	1個
400	400	117	±10.0	±10.0	100.1～	588.4	あり	5	1個
400	400	117	±10.0	±10.0	100.1～	588.4	あり	-	1個
400	400	117	±10.0	±10.0	100.1～	588.4	なし	-	1個
500	500	117	±10.0	±10.0	100.1～	588.4	あり	2	1個
500	500	117	±10.0	±10.0	100.1～	588.4	あり	3	1個
500	500	117	±10.0	±10.0	100.1～	588.4	あり	5	1個
500	500	117	±10.0	±10.0	100.1～	588.4	あり	-	1個
500	500	117	±10.0	±10.0	100.1～	588.4	なし	-	1個
600	600	177	±10.0	±10.0	100.1～	588.4	あり	2	1個
600	600	177	±10.0	±10.0	100.1～	588.4	あり	3	1個
600	600	177	±10.0	±10.0	100.1～	588.4	あり	5	1個
600	600	177	±10.0	±10.0	100.1～	588.4	あり	-	1個
600	600	177	±10.0	±10.0	100.1～	588.4	なし	-	1個
700	700	122	±10.0	±10.0	100.1～	588.4	あり	2	1個
700	700	122	±10.0	±10.0	100.1～	588.4	あり	3	1個
700	700	122	±10.0	±10.0	100.1～	588.4	あり	5	1個
700	700	122	±10.0	±10.0	100.1～	588.4	あり	-	1個
700	700	122	±10.0	±10.0	100.1～	588.4	なし	-	1個

通常単価(税別) (税込単価)	通常出荷日

376,560円 ( 414,216円 )	25日目〜
377,280円 ( 415,008円 )	25日目〜
378,720円 ( 416,592円 )	25日目〜
370,260円 ( 407,286円 )	25日目〜
324,000円 ( 356,400円 )	25日目〜
448,560円 ( 493,416円 )	25日目〜
449,280円 ( 494,208円 )	25日目〜
450,720円 ( 495,792円 )	25日目〜
442,260円 ( 486,486円 )	25日目〜
396,000円 ( 435,600円 )	25日目〜
475,560円 ( 523,116円 )	25日目〜
476,280円 ( 523,908円 )	25日目〜
477,720円 ( 525,492円 )	25日目〜
469,260円 ( 516,186円 )	25日目〜
423,000円 ( 465,300円 )	25日目〜
503,280円 ( 553,608円 )	25日目〜
504,720円 ( 555,192円 )	25日目〜
496,260円 ( 545,886円 )	25日目〜
450,000円 ( 495,000円 )	25日目〜
719,280円 ( 791,208円 )	25日目〜
720,720円 ( 792,792円 )	25日目〜
712,260円 ( 783,486円 )	25日目〜
666,000円 ( 732,600円 )	25日目〜
754,560円 ( 830,016円 )	25日目〜
755,280円 ( 830,808円 )	25日目〜
756,720円 ( 832,392円 )	25日目〜
748,260円 ( 823,086円 )	25日目〜
702,000円 ( 772,200円 )	25日目〜
808,560円 ( 889,416円 )	25日目〜
809,280円 ( 890,208円 )	25日目〜
810,720円 ( 891,792円 )	25日目〜
802,260円 ( 882,486円 )	25日目〜
756,000円 ( 831,600円 )	25日目〜
880,560円 ( 968,616円 )	25日目〜
881,280円 ( 969,408円 )	25日目〜
882,720円 ( 970,992円 )	25日目〜
874,260円 ( 961,686円 )	25日目〜
828,000円 ( 910,800円 )	25日目〜

詳細情報

基本情報

基本情報

海外製で低価格にてご提供

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

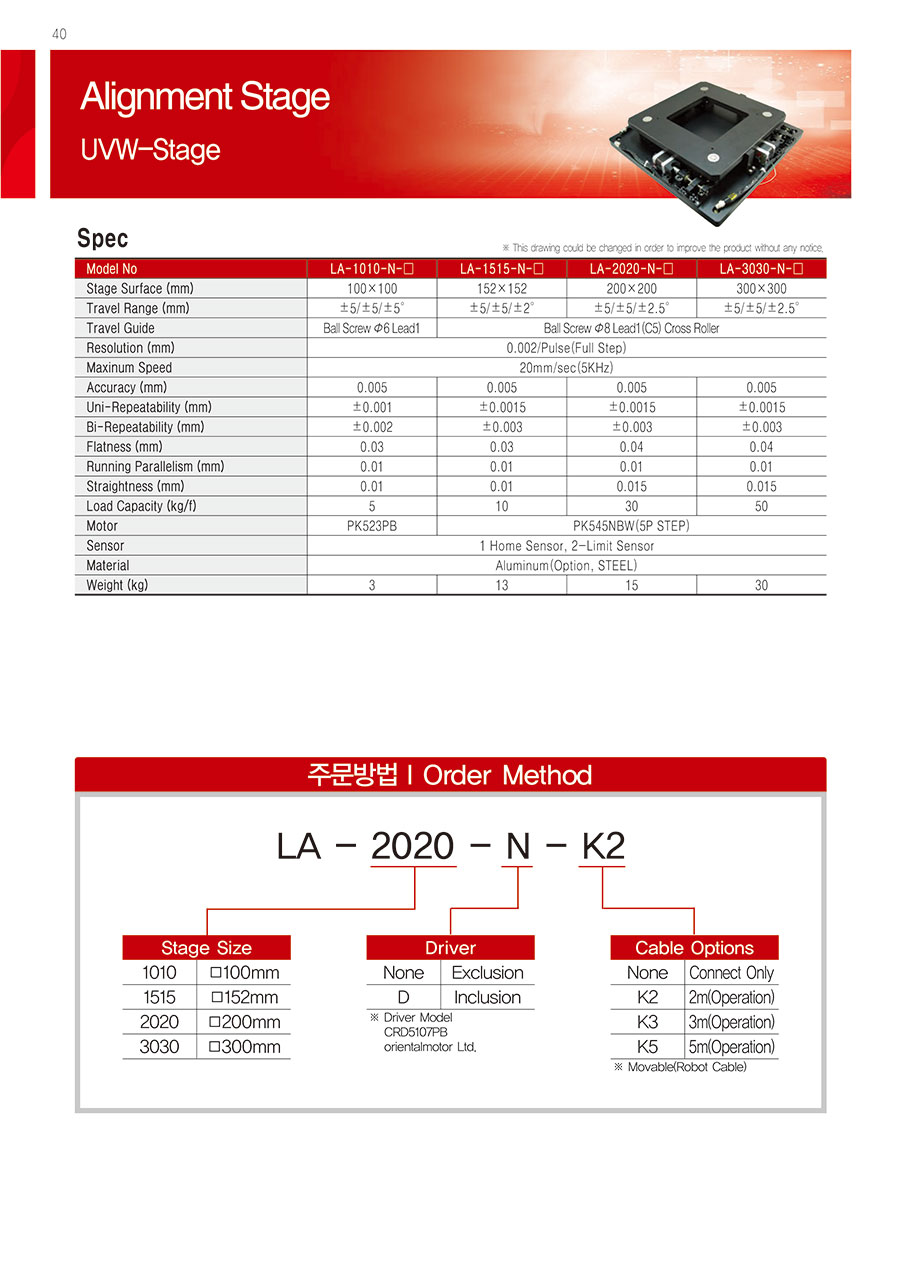

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

自動XY軸 Alignment-UVWステージ 100X100・152X152・200X200・300X300・400X400・500X500・600X600・700X700のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品自動XY軸 Alignment-UVWステージ 100X100・152X152・200X200・300X300・400X400・500X500・600X600・700X700	自動XY軸クロスローラーベアリングステージ 40X40・60X60・60X70・80X80・80X130・80X160・100X100・120X120・150X150	自動XY軸コンパクトクロスローラーベアリングステージ 40X40・60X60・60X70・80X80	X・Yステージボールねじ仕様（自動ステージ）	【エコノミーシリーズ】自動XY軸リニアボール	【自動】XY軸クロスローラ式　－ストローク25~50－
メーカー	DPI（ディー・ピー・アイ）	DPI（ディー・ピー・アイ）	DPI（ディー・ピー・アイ）	中央精機	ミスミ	ミスミ
通常価格	324,000円-	158,400円 -	194,400円 -	268,250円 -	93,162円 -	312,900円 -
通常出荷日	25日目〜	25日目〜	25日目〜	80日目	19日目〜	8日目
種類	XY軸ステージ	XY軸ステージ	XY軸ステージ	XYステージ	自動XY軸ステージ	自動XY軸ステージ
モータ・モータ特性	5相ステッピングモータ標準	5相ステッピングモータ高トルク	5相ステッピングモータ高トルク	PK513PB相当	2相ステッピングモータ	5相ステッピングモータ高分解能
最小分解能(μm)	2	2	2	2	5	1μm
テーブル材質	アルミニウム	アルミニウム	アルミニウム	ステンレス	SUS440C相当	アルミ
移動ガイド	クロスローラ	クロスローラ	クロスローラ	ボールウェイ	リニアボールガイド	クロスローラ
