自動XYZ軸クロスローラーベアリングステージ 40X40・60X60・60X70・80X80・80X130・80X160・100X100・120X120・150X150

メカニカル部品技術窓口

絞り込み条件

まずは条件を絞り込んでください

未確定：候補が90型番あります。

テーブルサイズ(長さ) L(mm)
~mm
- 40
- 60
- 70
- 80
- 100
- 120
- 130
- 150
- 160
テーブルサイズ(幅) W(mm)
~mm
- 40
- 60
- 80
- 100
- 120
- 150
ステージ面厚さ H(mm)
ステージ座面から、ステージ上部の取付面までの高さとなります。モータ等は考慮しておりませんので、ご注意ください
~mm
- 200
- 220
- 235
- 308
- 342
- 372
- 382
- 425
- 432
ストローク(X距離)(mm)
~mm
ストローク(Y距離)(mm)
~mm
ストローク(Z距離)(mm)
~mm
耐荷重（範囲）(N)
~mm
- 5～30
- 50.1～100
耐荷重(N)
~mm
- 19.6
- 29.4
- 78.5
センサ位置
~mm
- L
- R
ドライバ
~mm
- あり
- なし
ケーブル(m)
~mm
- 2
- 3
- 5
タイプ
~mm
出荷日
- すべて
- 25日以内

DPI（ディー・ピー・アイ）

自動XYZ軸クロスローラーベアリングステージ 40X40・60X60・60X70・80X80・80X130・80X160・100X100・120X120・150X150

カタログ

通常単価(税別): 183,043円～418,212円

税込単価: 201,347円～460,033円

通常出荷日：25日目～99日目

海外製で低価格にてご提供

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

よく一緒に見られています

DPI（ディー・ピー・アイ）

自動XYZ軸コンパクトクロスローラーベアリングステージ 40X40・60X60・60X70・80X80

通常出荷日：25 日目～

未確定：候補が90型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

ステージ面厚さ H

(mm)

ストローク(X距離)

(mm)

ストローク(Y距離)

(mm)

ストローク(Z距離)

(mm)

耐荷重（範囲）

(N)

耐荷重

(N)

センサ位置

ドライバ

ケーブル

(m)

最小発注数量

40	40	200	±7.5	±7.5	±7.5	5～30	19.6	L	あり	2	1個
40	40	200	±7.5	±7.5	±7.5	5～30	19.6	L	あり	3	1個
40	40	200	±7.5	±7.5	±7.5	5～30	19.6	L	あり	5	1個
40	40	200	±7.5	±7.5	±7.5	5～30	19.6	L	あり	-	1個
40	40	200	±7.5	±7.5	±7.5	5～30	19.6	L	なし	-	1個
40	40	200	±7.5	±7.5	±7.5	5～30	19.6	R	あり	2	1個
40	40	200	±7.5	±7.5	±7.5	5～30	19.6	R	あり	3	1個
40	40	200	±7.5	±7.5	±7.5	5～30	19.6	R	あり	5	1個
40	40	200	±7.5	±7.5	±7.5	5～30	19.6	R	あり	-	1個
40	40	200	±7.5	±7.5	±7.5	5～30	19.6	R	なし	-	1個
60	60	220	±10.0	±10.0	±10.0	5～30	29.4	L	あり	2	1個
60	60	220	±10.0	±10.0	±10.0	5～30	29.4	L	あり	3	1個
60	60	220	±10.0	±10.0	±10.0	5～30	29.4	L	あり	5	1個
60	60	220	±10.0	±10.0	±10.0	5～30	29.4	L	あり	-	1個
60	60	220	±10.0	±10.0	±10.0	5～30	29.4	L	なし	-	1個
60	60	220	±10.0	±10.0	±10.0	5～30	29.4	R	あり	2	1個
60	60	220	±10.0	±10.0	±10.0	5～30	29.4	R	あり	3	1個
60	60	220	±10.0	±10.0	±10.0	5～30	29.4	R	あり	5	1個
60	60	220	±10.0	±10.0	±10.0	5～30	29.4	R	あり	-	1個
60	60	220	±10.0	±10.0	±10.0	5～30	29.4	R	なし	-	1個
80	80	308	±15.0	±15.0	±15.0	50.1～100	78.5	L	あり	2	1個
80	80	308	±15.0	±15.0	±15.0	50.1～100	78.5	L	あり	3	1個
80	80	308	±15.0	±15.0	±15.0	50.1～100	78.5	L	あり	5	1個
80	80	308	±15.0	±15.0	±15.0	50.1～100	78.5	L	あり	-	1個
80	80	308	±15.0	±15.0	±15.0	50.1～100	78.5	L	なし	-	1個
80	80	308	±15.0	±15.0	±15.0	50.1～100	78.5	R	あり	2	1個
80	80	308	±15.0	±15.0	±15.0	50.1～100	78.5	R	あり	3	1個
80	80	308	±15.0	±15.0	±15.0	50.1～100	78.5	R	あり	5	1個
80	80	308	±15.0	±15.0	±15.0	50.1～100	78.5	R	あり	-	1個
80	80	308	±15.0	±15.0	±15.0	50.1～100	78.5	R	なし	-	1個
100	100	342	±20.0	±20.0	±20.0	50.1～100	78.5	L	あり	2	1個
100	100	342	±20.0	±20.0	±20.0	50.1～100	78.5	L	あり	3	1個
100	100	342	±20.0	±20.0	±20.0	50.1～100	78.5	L	あり	5	1個
100	100	342	±20.0	±20.0	±20.0	50.1～100	78.5	L	あり	-	1個
100	100	342	±20.0	±20.0	±20.0	50.1～100	78.5	L	なし	-	1個
100	100	342	±20.0	±20.0	±20.0	50.1～100	78.5	R	あり	2	1個
100	100	342	±20.0	±20.0	±20.0	50.1～100	78.5	R	あり	3	1個
100	100	342	±20.0	±20.0	±20.0	50.1～100	78.5	R	あり	5	1個
100	100	342	±20.0	±20.0	±20.0	50.1～100	78.5	R	あり	-	1個
100	100	342	±20.0	±20.0	±20.0	50.1～100	78.5	R	なし	-	1個
120	120	372	±25.0	±25.0	±25.0	50.1～100	78.5	L	あり	2	1個
120	120	372	±25.0	±25.0	±25.0	50.1～100	78.5	L	あり	3	1個
120	120	372	±25.0	±25.0	±25.0	50.1～100	78.5	L	あり	5	1個
120	120	372	±25.0	±25.0	±25.0	50.1～100	78.5	L	あり	-	1個
120	120	372	±25.0	±25.0	±25.0	50.1～100	78.5	L	なし	-	1個
120	120	372	±25.0	±25.0	±25.0	50.1～100	78.5	R	あり	2	1個
120	120	372	±25.0	±25.0	±25.0	50.1～100	78.5	R	あり	3	1個
120	120	372	±25.0	±25.0	±25.0	50.1～100	78.5	R	あり	5	1個
120	120	372	±25.0	±25.0	±25.0	50.1～100	78.5	R	あり	-	1個
120	120	372	±25.0	±25.0	±25.0	50.1～100	78.5	R	なし	-	1個
150	150	425	±35.0	±35.0	±35.0	50.1～100	78.5	L	あり	2	1個
150	150	425	±35.0	±35.0	±35.0	50.1～100	78.5	L	あり	3	1個
150	150	425	±35.0	±35.0	±35.0	50.1～100	78.5	L	あり	5	1個
150	150	425	±35.0	±35.0	±35.0	50.1～100	78.5	L	あり	-	1個
150	150	425	±35.0	±35.0	±35.0	50.1～100	78.5	L	なし	-	1個
150	150	425	±35.0	±35.0	±35.0	50.1～100	78.5	R	あり	2	1個
150	150	425	±35.0	±35.0	±35.0	50.1～100	78.5	R	あり	3	1個
150	150	425	±35.0	±35.0	±35.0	50.1～100	78.5	R	あり	5	1個
150	150	425	±35.0	±35.0	±35.0	50.1～100	78.5	R	あり	-	1個
150	150	425	±35.0	±35.0	±35.0	50.1～100	78.5	R	なし	-	1個

通常単価(税別) (税込単価)	通常出荷日

337,002円 ( 370,702円 )	25日目〜
338,694円 ( 372,563円 )	25日目〜
342,078円 ( 376,286円 )	25日目〜
322,199円 ( 354,419円 )	25日目〜
204,191円 ( 224,610円 )	25日目〜
337,002円 ( 370,702円 )	25日目〜
338,694円 ( 372,563円 )	25日目〜
342,078円 ( 376,286円 )	25日目〜
322,199円 ( 354,419円 )	25日目〜
204,191円 ( 224,610円 )	25日目〜
315,854円 ( 347,439円 )	25日目〜
317,546円 ( 349,301円 )	25日目〜
320,930円 ( 353,023円 )	25日目〜
301,050円 ( 331,155円 )	25日目〜
183,043円 ( 201,347円 )	25日目〜
315,854円 ( 347,439円 )	25日目〜
317,546円 ( 349,301円 )	25日目〜
320,930円 ( 353,023円 )	25日目〜
301,050円 ( 331,155円 )	25日目〜
183,043円 ( 201,347円 )	25日目〜
337,002円 ( 370,702円 )	25日目〜
338,694円 ( 372,563円 )	25日目〜
342,078円 ( 376,286円 )	25日目〜
322,199円 ( 354,419円 )	25日目〜
204,191円 ( 224,610円 )	25日目〜
337,002円 ( 370,702円 )	25日目〜
338,694円 ( 372,563円 )	25日目〜
342,078円 ( 376,286円 )	25日目〜
322,199円 ( 354,419円 )	25日目〜
204,191円 ( 224,610円 )	25日目〜
387,758円 ( 426,534円 )	25日目〜
389,450円 ( 428,395円 )	25日目〜
392,834円 ( 432,117円 )	25日目〜
372,955円 ( 410,251円 )	25日目〜
254,947円 ( 280,442円 )	25日目〜
387,758円 ( 426,534円 )	25日目〜
389,450円 ( 428,395円 )	25日目〜
392,834円 ( 432,117円 )	25日目〜
372,955円 ( 410,251円 )	25日目〜
254,947円 ( 280,442円 )	25日目〜
393,257円 ( 432,583円 )	25日目〜
394,949円 ( 434,444円 )	25日目〜
398,332円 ( 438,165円 )	25日目〜
378,453円 ( 416,298円 )	25日目〜
260,446円 ( 286,491円 )	25日目〜
393,257円 ( 432,583円 )	25日目〜
394,949円 ( 434,444円 )	25日目〜
398,332円 ( 438,165円 )	25日目〜
378,453円 ( 416,298円 )	25日目〜
260,446円 ( 286,491円 )	25日目〜
413,136円 ( 454,450円 )	25日目〜
414,828円 ( 456,311円 )	25日目〜
418,212円 ( 460,033円 )	25日目〜
398,332円 ( 438,165円 )	25日目〜
280,325円 ( 308,358円 )	25日目〜
413,136円 ( 454,450円 )	25日目〜
414,828円 ( 456,311円 )	25日目〜
418,212円 ( 460,033円 )	25日目〜
398,332円 ( 438,165円 )	25日目〜
280,325円 ( 308,358円 )	25日目〜

基本情報

基本情報

海外製で低価格にてご提供

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

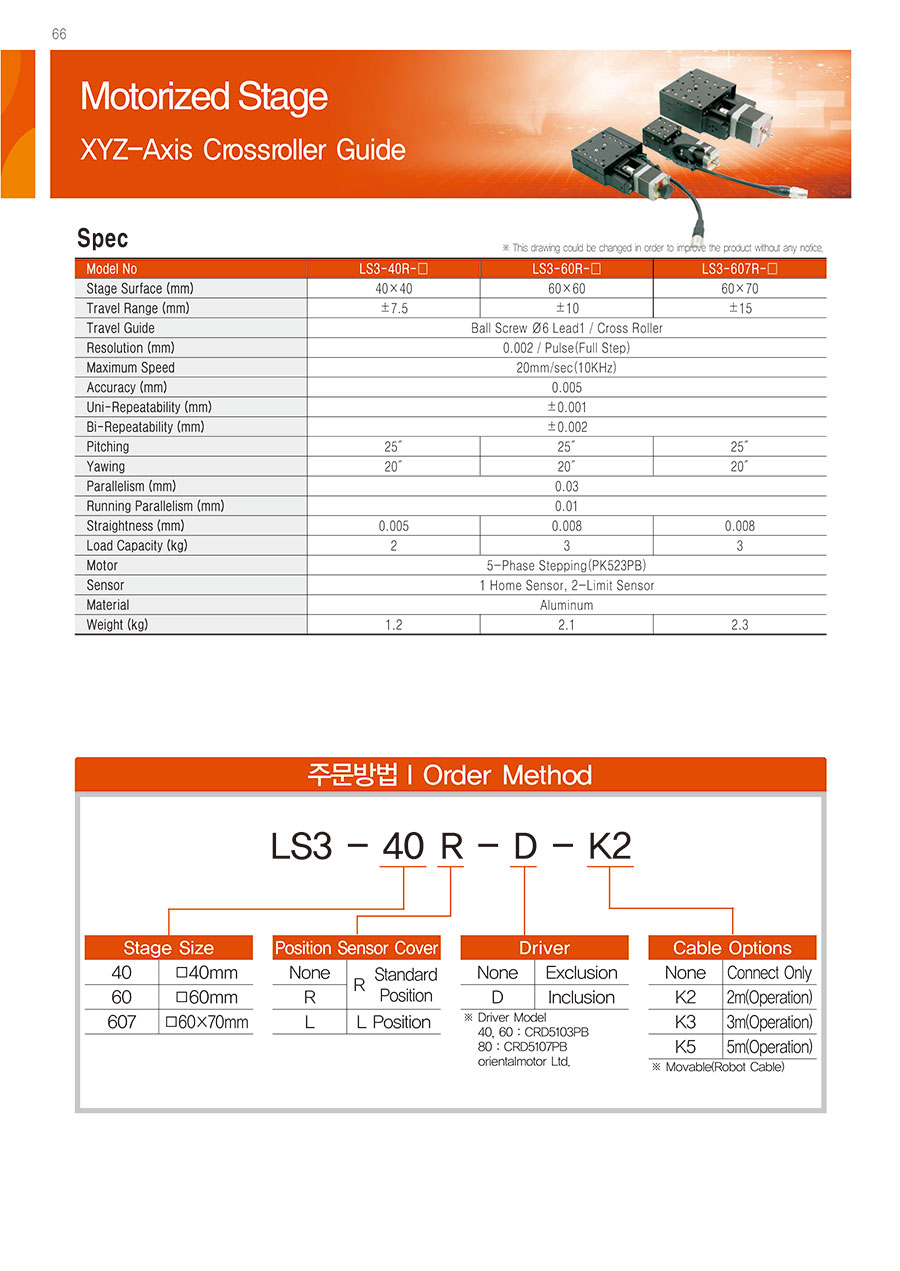

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
