DPI（ディー・ピー・アイ）

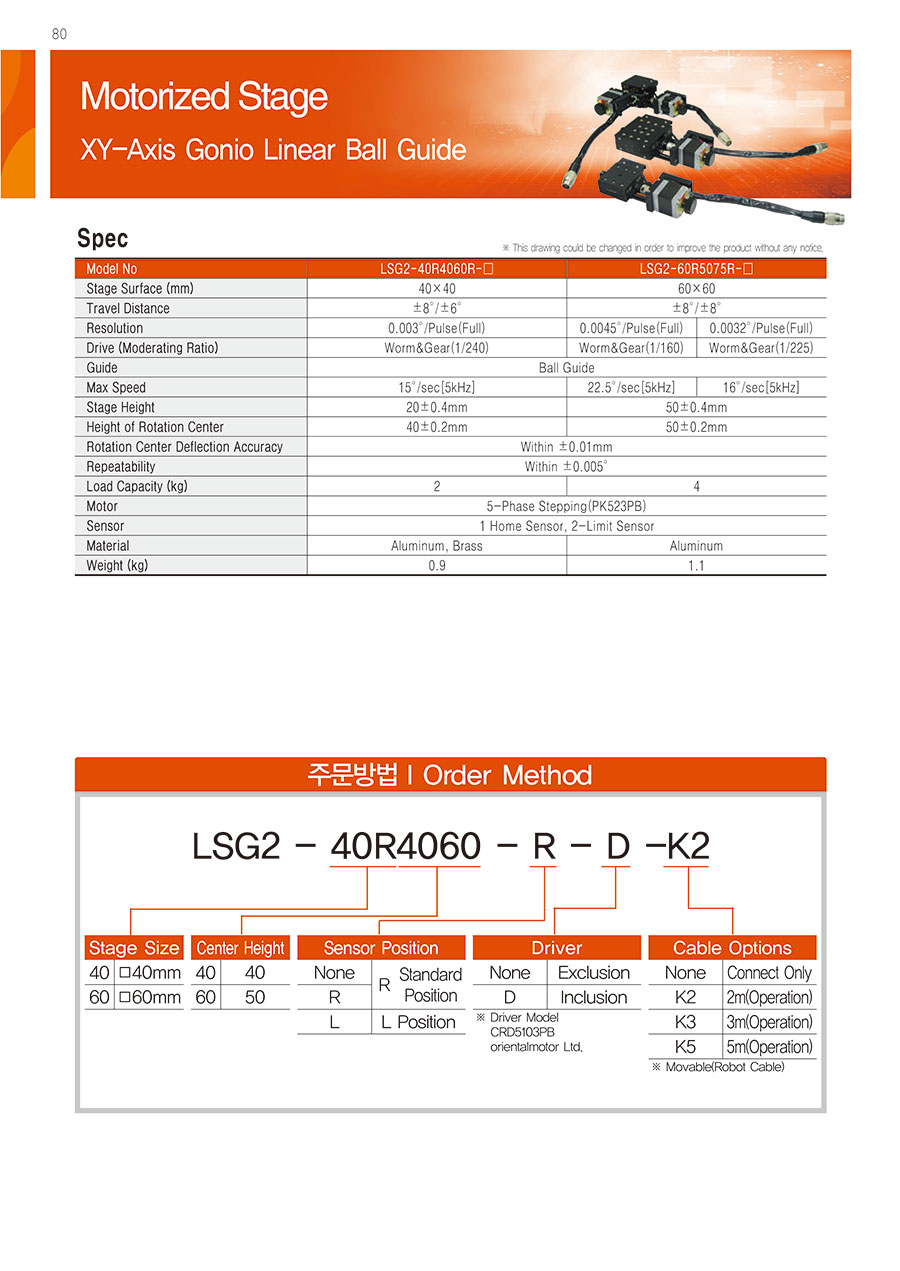

自動ゴニオXY軸リニアボールガイドステージ 40X40・60X60

カタログ

通常単価(税別): 288,000円～378,720円

税込単価: 316,800円～416,592円

通常出荷日：25日目～99日目

海外製で低価格にてご提供

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

ステージ面厚さ H

(mm)

耐荷重（範囲）

(N)

耐荷重

(N)

回転中心高さ

(mm)

センサ位置

ドライバ

ケーブル

(m)

最小発注数量

40	40	40	5～30	19.6	40	L	あり	2	1個
40	40	40	5～30	19.6	40	L	あり	3	1個
40	40	40	5～30	19.6	40	L	あり	5	1個
40	40	40	5～30	19.6	40	L	あり	-	1個
40	40	40	5～30	19.6	40	L	なし	-	1個
40	40	40	5～30	19.6	40	R	あり	2	1個
40	40	40	5～30	19.6	40	R	あり	3	1個
40	40	40	5～30	19.6	40	R	あり	5	1個
40	40	40	5～30	19.6	40	R	あり	-	1個
40	40	40	5～30	19.6	40	R	なし	-	1個
60	60	50	30.1～50	39.2	60	L	あり	2	1個
60	60	50	30.1～50	39.2	60	L	あり	3	1個
60	60	50	30.1～50	39.2	60	L	あり	5	1個
60	60	50	30.1～50	39.2	60	L	あり	-	1個
60	60	50	30.1～50	39.2	60	L	なし	-	1個
60	60	50	30.1～50	39.2	60	R	あり	2	1個
60	60	50	30.1～50	39.2	60	R	あり	3	1個
60	60	50	30.1～50	39.2	60	R	あり	5	1個
60	60	50	30.1～50	39.2	60	R	あり	-	1個
60	60	50	30.1～50	39.2	60	R	なし	-	1個

通常単価(税別) (税込単価)	通常出荷日

340,560円 ( 374,616円 )	25日目〜
341,280円 ( 375,408円 )	25日目〜
342,720円 ( 376,992円 )	25日目〜
334,260円 ( 367,686円 )	25日目〜
288,000円 ( 316,800円 )	25日目〜
340,560円 ( 374,616円 )	25日目〜
341,280円 ( 375,408円 )	25日目〜
342,720円 ( 376,992円 )	25日目〜
334,260円 ( 367,686円 )	25日目〜
288,000円 ( 316,800円 )	25日目〜
376,560円 ( 414,216円 )	25日目〜
377,280円 ( 415,008円 )	25日目〜
378,720円 ( 416,592円 )	25日目〜
370,260円 ( 407,286円 )	25日目〜
324,000円 ( 356,400円 )	25日目〜
376,560円 ( 414,216円 )	25日目〜
377,280円 ( 415,008円 )	25日目〜
378,720円 ( 416,592円 )	25日目〜
370,260円 ( 407,286円 )	25日目〜
324,000円 ( 356,400円 )	25日目〜

詳細情報

基本情報

基本情報

海外製で低価格にてご提供

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

自動ゴニオXY軸リニアボールガイドステージ 40X40・60X60のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品自動ゴニオXY軸リニアボールガイドステージ 40X40・60X60	自動ゴニオX軸リニアボールガイドステージ 40X40・60X60	【自動】ゴニオ　ウォームギヤ式　－ステージ面□40・□60－	【自動】ゴニオ　ボールねじ式　－ステージ面□60□70－	モータレスサインモーションゴニオステージボールねじ（KGB）	【自動】ゴニオ　ウォームギヤ式　－ステージ面□50・□70－
メーカー	DPI（ディー・ピー・アイ）	DPI（ディー・ピー・アイ）	ミスミ	ミスミ	駿河精機	ミスミ
通常価格	288,000円-	144,000円 -	128,100円 -	154,200円 -	187,980円 -	134,600円 -
通常出荷日	25日目〜	25日目〜	5日目	5日目	31日目〜	5日目
種類	ゴニオステージ	ゴニオステージ	ゴニオステージ	ゴニオステージ	ゴニオステージ	ゴニオステージ
モータ・モータ特性	5相ステッピングモータ高トルク	5相ステッピングモータ高トルク	5相ステッピングモータ	5相ステッピングモータ	モータレス	5相ステッピングモータ高分解能
テーブル材質	アルミニウム	アルミニウム	アルミ	アルミ	アルミニウム	-
移動ガイド	リニアボール	リニアボール	クロスローラ	クロスローラ	クロスローラガイド	クロスローラ
送り方式	ウォームギア	ウォームギア	ウォームギア	ボールねじ	ボールねじ	ウォームギア
