ステージ・光学部品・画像処理用部品
自動ステージ
自動XY軸
自動XY軸クロスローラーベアリングステージ 40X40・60X60・60X70・80X80・80X130・80X160・100X100・120X120・150X150

メカニカル部品技術窓口

絞り込み条件

まずは条件を絞り込んでください

未確定：候補が90型番あります。

テーブルサイズ(長さ) L(mm)
~mm
- 40
- 60
- 70
- 80
- 100
- 120
- 130
- 150
- 160
テーブルサイズ(幅) W(mm)
~mm
- 40
- 60
- 70
- 80
- 100
- 120
- 150
ステージ面厚さ H(mm)
ステージ座面から、ステージ上部の取付面までの高さとなります。モータ等は考慮しておりませんので、ご注意ください
~mm
- 60
- 90
ストローク(X距離)(mm)
~mm
ストローク(Y距離)(mm)
~mm
耐荷重（範囲）(N)
~mm
耐荷重(N)
~mm
- 29.4
- 39.2
- 147.1
センサ位置
~mm
- L
- R
ドライバ
~mm
- あり
- なし
ケーブル(m)
~mm
- 2
- 3
- 5
タイプ
~mm
出荷日
- すべて
- 25日以内

DPI（ディー・ピー・アイ）

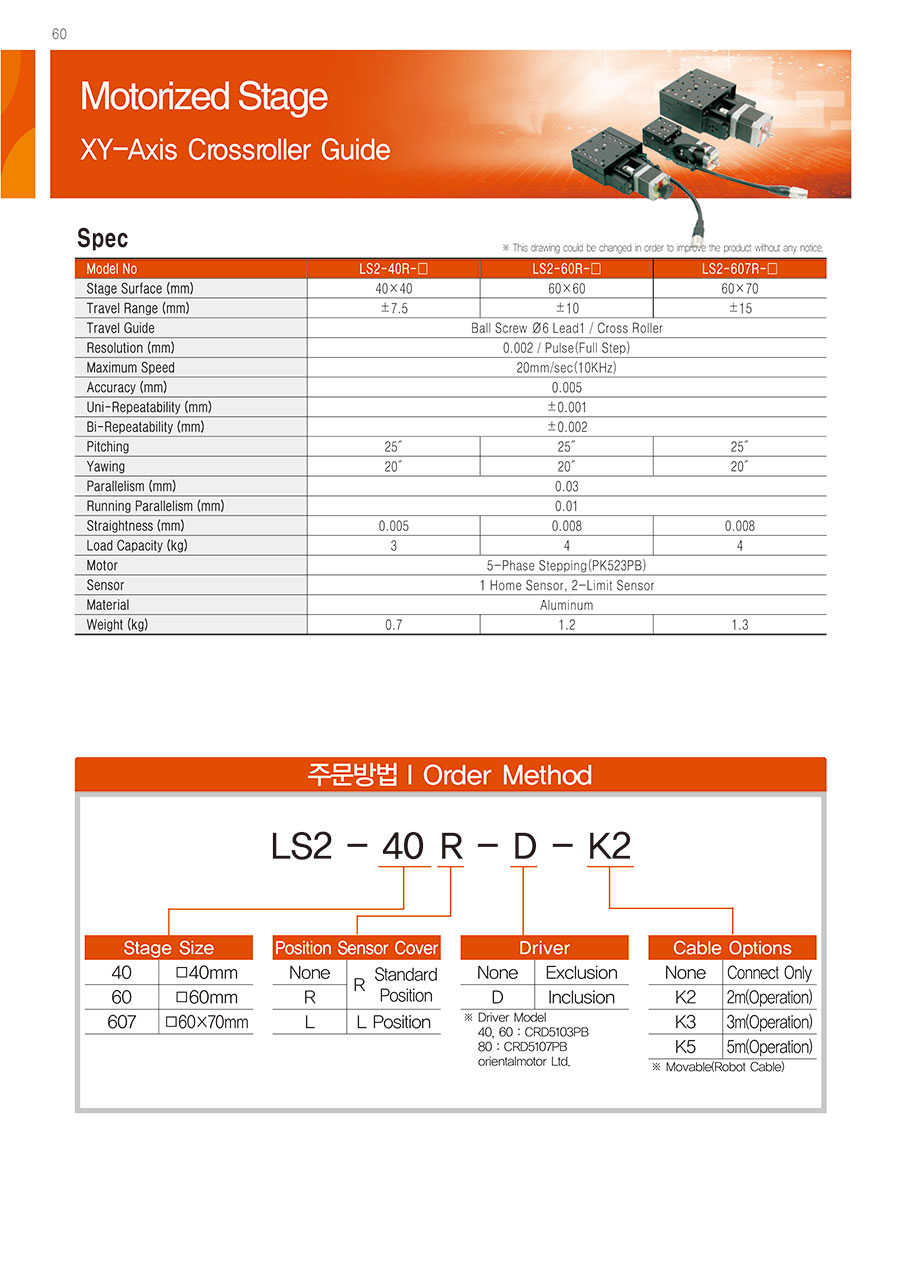

自動XY軸クロスローラーベアリングステージ 40X40・60X60・60X70・80X80・80X130・80X160・100X100・120X120・150X150

カタログ

通常単価(税別): 122,418円～279,197円

税込単価: 134,660円～307,117円

通常出荷日：25日目～99日目

海外製で低価格にてご提供

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

よく一緒に見られています

DPI（ディー・ピー・アイ）

自動XY軸コンパクトクロスローラーベアリングステージ 40X40・60X60・60X70・80X80

通常出荷日：25 日目～

よく一緒に見られています

DPI（ディー・ピー・アイ）

自動XY軸 Alignment-UVWステージ 100X100・152X152・200X200・300X300・400X400・500X500・600X600・700X700

通常出荷日：25 日目～

未確定：候補が90型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

ステージ面厚さ H

(mm)

ストローク(X距離)

(mm)

ストローク(Y距離)

(mm)

耐荷重（範囲）

(N)

耐荷重

(N)

センサ位置

ドライバ

ケーブル

(m)

最小発注数量

40	40	60	±7.5	±7.5	5～30	29.4	L	あり	2	1個
40	40	60	±7.5	±7.5	5～30	29.4	L	あり	3	1個
40	40	60	±7.5	±7.5	5～30	29.4	L	あり	5	1個
40	40	60	±7.5	±7.5	5～30	29.4	L	あり	-	1個
40	40	60	±7.5	±7.5	5～30	29.4	L	なし	-	1個
40	40	60	±7.5	±7.5	5～30	29.4	R	あり	2	1個
40	40	60	±7.5	±7.5	5～30	29.4	R	あり	3	1個
40	40	60	±7.5	±7.5	5～30	29.4	R	あり	5	1個
40	40	60	±7.5	±7.5	5～30	29.4	R	あり	-	1個
40	40	60	±7.5	±7.5	5～30	29.4	R	なし	-	1個
60	60	60	±10.0	±10.0	30.1～50	39.2	L	あり	2	1個
60	60	60	±10.0	±10.0	30.1～50	39.2	L	あり	3	1個
60	60	60	±10.0	±10.0	30.1～50	39.2	L	あり	5	1個
60	60	60	±10.0	±10.0	30.1～50	39.2	L	あり	-	1個
60	60	60	±10.0	±10.0	30.1～50	39.2	L	なし	-	1個
60	60	60	±10.0	±10.0	30.1～50	39.2	R	あり	2	1個
60	60	60	±10.0	±10.0	30.1～50	39.2	R	あり	3	1個
60	60	60	±10.0	±10.0	30.1～50	39.2	R	あり	5	1個
60	60	60	±10.0	±10.0	30.1～50	39.2	R	あり	-	1個
60	60	60	±10.0	±10.0	30.1～50	39.2	R	なし	-	1個
80	80	90	±15.0	±15.0	100.1～	147.1	L	あり	2	1個
80	80	90	±15.0	±15.0	100.1～	147.1	L	あり	3	1個
80	80	90	±15.0	±15.0	100.1～	147.1	L	あり	5	1個
80	80	90	±15.0	±15.0	100.1～	147.1	L	あり	-	1個
80	80	90	±15.0	±15.0	100.1～	147.1	L	なし	-	1個
80	80	90	±15.0	±15.0	100.1～	147.1	R	あり	2	1個
80	80	90	±15.0	±15.0	100.1～	147.1	R	あり	3	1個
80	80	90	±15.0	±15.0	100.1～	147.1	R	あり	5	1個
80	80	90	±15.0	±15.0	100.1～	147.1	R	あり	-	1個
80	80	90	±15.0	±15.0	100.1～	147.1	R	なし	-	1個
100	100	90	±20.0	±20.0	100.1～	147.1	L	あり	2	1個
100	100	90	±20.0	±20.0	100.1～	147.1	L	あり	3	1個
100	100	90	±20.0	±20.0	100.1～	147.1	L	あり	5	1個
100	100	90	±20.0	±20.0	100.1～	147.1	L	あり	-	1個
100	100	90	±20.0	±20.0	100.1～	147.1	L	なし	-	1個
100	100	90	±20.0	±20.0	100.1～	147.1	R	あり	2	1個
100	100	90	±20.0	±20.0	100.1～	147.1	R	あり	3	1個
100	100	90	±20.0	±20.0	100.1～	147.1	R	あり	5	1個
100	100	90	±20.0	±20.0	100.1～	147.1	R	あり	-	1個
100	100	90	±20.0	±20.0	100.1～	147.1	R	なし	-	1個
120	120	90	±25.0	±25.0	100.1～	147.1	L	あり	2	1個
120	120	90	±25.0	±25.0	100.1～	147.1	L	あり	3	1個
120	120	90	±25.0	±25.0	100.1～	147.1	L	あり	5	1個
120	120	90	±25.0	±25.0	100.1～	147.1	L	あり	-	1個
120	120	90	±25.0	±25.0	100.1～	147.1	L	なし	-	1個
120	120	90	±25.0	±25.0	100.1～	147.1	R	あり	2	1個
120	120	90	±25.0	±25.0	100.1～	147.1	R	あり	3	1個
120	120	90	±25.0	±25.0	100.1～	147.1	R	あり	5	1個
120	120	90	±25.0	±25.0	100.1～	147.1	R	あり	-	1個
120	120	90	±25.0	±25.0	100.1～	147.1	R	なし	-	1個
150	150	90	±35.0	±35.0	100.1～	147.1	L	あり	2	1個
150	150	90	±35.0	±35.0	100.1～	147.1	L	あり	3	1個
150	150	90	±35.0	±35.0	100.1～	147.1	L	あり	5	1個
150	150	90	±35.0	±35.0	100.1～	147.1	L	あり	-	1個
150	150	90	±35.0	±35.0	100.1～	147.1	L	なし	-	1個
150	150	90	±35.0	±35.0	100.1～	147.1	R	あり	2	1個
150	150	90	±35.0	±35.0	100.1～	147.1	R	あり	3	1個
150	150	90	±35.0	±35.0	100.1～	147.1	R	あり	5	1個
150	150	90	±35.0	±35.0	100.1～	147.1	R	あり	-	1個
150	150	90	±35.0	±35.0	100.1～	147.1	R	なし	-	1個

通常単価(税別) (税込単価)	通常出荷日

225,057円 ( 247,563円 )	25日目〜
226,185円 ( 248,804円 )	25日目〜
228,441円 ( 251,285円 )	25日目〜
215,188円 ( 236,707円 )	25日目〜
136,516円 ( 150,168円 )	25日目〜
225,057円 ( 247,563円 )	25日目〜
226,185円 ( 248,804円 )	25日目〜
228,441円 ( 251,285円 )	25日目〜
215,188円 ( 236,707円 )	25日目〜
136,516円 ( 150,168円 )	25日目〜
210,958円 ( 232,054円 )	25日目〜
212,086円 ( 233,295円 )	25日目〜
214,342円 ( 235,776円 )	25日目〜
201,089円 ( 221,198円 )	25日目〜
122,418円 ( 134,660円 )	25日目〜
210,958円 ( 232,054円 )	25日目〜
212,086円 ( 233,295円 )	25日目〜
214,342円 ( 235,776円 )	25日目〜
201,089円 ( 221,198円 )	25日目〜
122,418円 ( 134,660円 )	25日目〜
225,057円 ( 247,563円 )	25日目〜
226,185円 ( 248,804円 )	25日目〜
228,441円 ( 251,285円 )	25日目〜
215,188円 ( 236,707円 )	25日目〜
136,516円 ( 150,168円 )	25日目〜
225,057円 ( 247,563円 )	25日目〜
226,185円 ( 248,804円 )	25日目〜
228,441円 ( 251,285円 )	25日目〜
215,188円 ( 236,707円 )	25日目〜
136,516円 ( 150,168円 )	25日目〜
258,895円 ( 284,785円 )	25日目〜
260,023円 ( 286,025円 )	25日目〜
262,278円 ( 288,506円 )	25日目〜
249,025円 ( 273,928円 )	25日目〜
170,354円 ( 187,389円 )	25日目〜
258,895円 ( 284,785円 )	25日目〜
260,023円 ( 286,025円 )	25日目〜
262,278円 ( 288,506円 )	25日目〜
249,025円 ( 273,928円 )	25日目〜
170,354円 ( 187,389円 )	25日目〜
262,560円 ( 288,816円 )	25日目〜
263,688円 ( 290,057円 )	25日目〜
265,944円 ( 292,538円 )	25日目〜
252,691円 ( 277,960円 )	25日目〜
174,019円 ( 191,421円 )	25日目〜
262,560円 ( 288,816円 )	25日目〜
263,688円 ( 290,057円 )	25日目〜
265,944円 ( 292,538円 )	25日目〜
252,691円 ( 277,960円 )	25日目〜
174,019円 ( 191,421円 )	25日目〜
275,813円 ( 303,394円 )	25日目〜
276,941円 ( 304,635円 )	25日目〜
279,197円 ( 307,117円 )	25日目〜
265,944円 ( 292,538円 )	25日目〜
187,272円 ( 205,999円 )	25日目〜
275,813円 ( 303,394円 )	25日目〜
276,941円 ( 304,635円 )	25日目〜
279,197円 ( 307,117円 )	25日目〜
265,944円 ( 292,538円 )	25日目〜
187,272円 ( 205,999円 )	25日目〜

基本情報

基本情報

海外製で低価格にてご提供

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

自動XY軸クロスローラーベアリングステージ 40X40・60X60・60X70・80X80・80X130・80X160・100X100・120X120・150X150のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品自動XY軸クロスローラーベアリングステージ 40X40・60X60・60X70・80X80・80X130・80X160・100X100・120X120・150X150	自動XY軸コンパクトクロスローラーベアリングステージ 40X40・60X60・60X70・80X80	自動XY軸 Alignment-UVWステージ 100X100・152X152・200X200・300X300・400X400・500X500・600X600・700X700	X・Yステージボールねじ仕様（自動ステージ）	【エコノミーシリーズ】自動XY軸リニアボール	【自動】XY軸クロスローラ式　－ストローク25~50－
メーカー	DPI（ディー・ピー・アイ）	DPI（ディー・ピー・アイ）	DPI（ディー・ピー・アイ）	中央精機	ミスミ	ミスミ
通常価格	122,418円-	130,877円 -	332,491円 -	268,250円 -	93,162円 -	312,900円 -
通常出荷日	25日目〜	25日目〜	25日目〜	80日目	19日目〜	8日目
種類	XY軸ステージ	XY軸ステージ	XY軸ステージ	XYステージ	自動XY軸ステージ	自動XY軸ステージ
モータ・モータ特性	5相ステッピングモータ高トルク	5相ステッピングモータ高トルク	5相ステッピングモータ標準	PK513PB相当	2相ステッピングモータ	5相ステッピングモータ高分解能
最小分解能(μm)	2	2	2	2	5	1μm
テーブル材質	アルミニウム	アルミニウム	アルミニウム	ステンレス	SUS440C相当	アルミ
移動ガイド	クロスローラ	クロスローラ	クロスローラ	ボールウェイ	リニアボールガイド	クロスローラ
