メカニカル部品技術窓口

絞り込み条件

まずは条件を絞り込んでください

未確定：候補が40型番あります。

テーブルサイズ(長さ) L(mm)
~mm
- 40
- 60
テーブルサイズ(幅) W(mm)
~mm
- 40
- 60
ステージ面厚さ H(mm)
ステージ座面から、ステージ上部の取付面までの高さとなります。モータ等は考慮しておりませんので、ご注意ください
~mm
- 20
- 25
耐荷重（範囲）(N)
~mm
- 5～30
- 30.1～50
耐荷重(N)
~mm
- 19.6
- 39.2
回転中心高さ(mm)
~mm
- 40
- 50
- 60
- 75
センサ位置
~mm
- L
- R
ドライバ
~mm
- あり
- なし
ケーブル(m)
~mm
- 2
- 3
- 5
タイプ
~mm
出荷日
- すべて
- 25日以内

DPI（ディー・ピー・アイ）

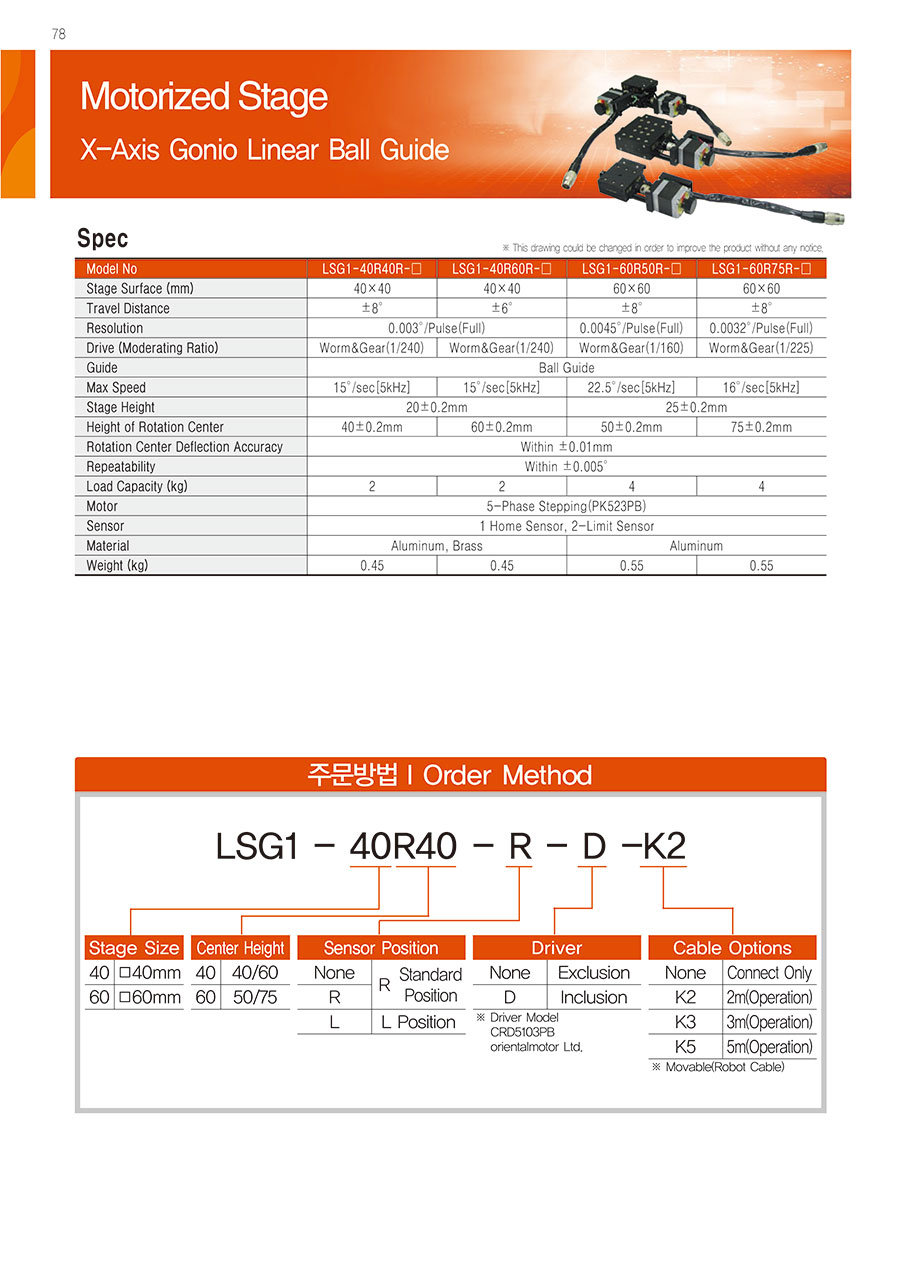

自動ゴニオX軸リニアボールガイドステージ 40X40・60X60

カタログ

通常単価(税別): 144,000円～216,720円

税込単価: 158,400円～238,392円

通常出荷日：25日目～99日目

海外製で低価格にてご提供

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

よく一緒に見られています

DPI（ディー・ピー・アイ）

通常出荷日：25 日目～

未確定：候補が40型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

ステージ面厚さ H

(mm)

耐荷重（範囲）

(N)

耐荷重

(N)

回転中心高さ

(mm)

センサ位置

ドライバ

ケーブル

(m)

最小発注数量

40	40	20	5～30	19.6	40	L	あり	2	1個
40	40	20	5～30	19.6	40	L	あり	3	1個
40	40	20	5～30	19.6	40	L	あり	5	1個
40	40	20	5～30	19.6	40	L	あり	-	1個
40	40	20	5～30	19.6	40	L	なし	-	1個
40	40	20	5～30	19.6	40	R	あり	2	1個
40	40	20	5～30	19.6	40	R	あり	3	1個
40	40	20	5～30	19.6	40	R	あり	5	1個
40	40	20	5～30	19.6	40	R	あり	-	1個
40	40	20	5～30	19.6	40	R	なし	-	1個
40	40	20	5～30	19.6	60	L	あり	2	1個
40	40	20	5～30	19.6	60	L	あり	3	1個
40	40	20	5～30	19.6	60	L	あり	5	1個
40	40	20	5～30	19.6	60	L	あり	-	1個
40	40	20	5～30	19.6	60	L	なし	-	1個
40	40	20	5～30	19.6	60	R	あり	2	1個
40	40	20	5～30	19.6	60	R	あり	3	1個
40	40	20	5～30	19.6	60	R	あり	5	1個
40	40	20	5～30	19.6	60	R	あり	-	1個
40	40	20	5～30	19.6	60	R	なし	-	1個
60	60	25	30.1～50	39.2	50	L	あり	2	1個
60	60	25	30.1～50	39.2	50	L	あり	3	1個
60	60	25	30.1～50	39.2	50	L	あり	5	1個
60	60	25	30.1～50	39.2	50	L	あり	-	1個
60	60	25	30.1～50	39.2	50	L	なし	-	1個
60	60	25	30.1～50	39.2	50	R	あり	2	1個
60	60	25	30.1～50	39.2	50	R	あり	3	1個
60	60	25	30.1～50	39.2	50	R	あり	5	1個
60	60	25	30.1～50	39.2	50	R	あり	-	1個
60	60	25	30.1～50	39.2	50	R	なし	-	1個
60	60	25	30.1～50	39.2	75	L	あり	2	1個
60	60	25	30.1～50	39.2	75	L	あり	3	1個
60	60	25	30.1～50	39.2	75	L	あり	5	1個
60	60	25	30.1～50	39.2	75	L	あり	-	1個
60	60	25	30.1～50	39.2	75	L	なし	-	1個
60	60	25	30.1～50	39.2	75	R	あり	2	1個
60	60	25	30.1～50	39.2	75	R	あり	3	1個
60	60	25	30.1～50	39.2	75	R	あり	5	1個
60	60	25	30.1～50	39.2	75	R	あり	-	1個
60	60	25	30.1～50	39.2	75	R	なし	-	1個

通常単価(税別) (税込単価)	通常出荷日

196,560円 ( 216,216円 )	25日目〜
197,280円 ( 217,008円 )	25日目〜
198,720円 ( 218,592円 )	25日目〜
190,260円 ( 209,286円 )	25日目〜
144,000円 ( 158,400円 )	25日目〜
196,560円 ( 216,216円 )	25日目〜
197,280円 ( 217,008円 )	25日目〜
198,720円 ( 218,592円 )	25日目〜
190,260円 ( 209,286円 )	25日目〜
144,000円 ( 158,400円 )	25日目〜
196,560円 ( 216,216円 )	25日目〜
197,280円 ( 217,008円 )	25日目〜
198,720円 ( 218,592円 )	25日目〜
190,260円 ( 209,286円 )	25日目〜
144,000円 ( 158,400円 )	25日目〜
196,560円 ( 216,216円 )	25日目〜
197,280円 ( 217,008円 )	25日目〜
198,720円 ( 218,592円 )	25日目〜
190,260円 ( 209,286円 )	25日目〜
144,000円 ( 158,400円 )	25日目〜
214,560円 ( 236,016円 )	25日目〜
215,280円 ( 236,808円 )	25日目〜
216,720円 ( 238,392円 )	25日目〜
208,260円 ( 229,086円 )	25日目〜
162,000円 ( 178,200円 )	25日目〜
214,560円 ( 236,016円 )	25日目〜
215,280円 ( 236,808円 )	25日目〜
216,720円 ( 238,392円 )	25日目〜
208,260円 ( 229,086円 )	25日目〜
162,000円 ( 178,200円 )	25日目〜
214,560円 ( 236,016円 )	25日目〜
215,280円 ( 236,808円 )	25日目〜
216,720円 ( 238,392円 )	25日目〜
208,260円 ( 229,086円 )	25日目〜
162,000円 ( 178,200円 )	25日目〜
214,560円 ( 236,016円 )	25日目〜
215,280円 ( 236,808円 )	25日目〜
216,720円 ( 238,392円 )	25日目〜
208,260円 ( 229,086円 )	25日目〜
162,000円 ( 178,200円 )	25日目〜

詳細情報

基本情報

基本情報

海外製で低価格にてご提供

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

自動ゴニオX軸リニアボールガイドステージ 40X40・60X60のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品自動ゴニオX軸リニアボールガイドステージ 40X40・60X60	自動ゴニオXY軸リニアボールガイドステージ 40X40・60X60	【自動】ゴニオ　ウォームギヤ式　－ステージ面□40・□60－	【自動】ゴニオ　ボールねじ式　－ステージ面□60□70－	【エコノミーシリーズ】自動ゴニオステージ　ボール式　二軸	モータレスサインモーションゴニオステージボールねじ（KGB）
メーカー	DPI（ディー・ピー・アイ）	DPI（ディー・ピー・アイ）	ミスミ	ミスミ	ミスミ	駿河精機
通常価格	144,000円-	288,000円 -	128,100円 -	154,200円 -	132,414円	187,980円 -
通常出荷日	25日目〜	25日目〜	5日目	5日目	19日目〜	31日目〜
種類	ゴニオステージ	ゴニオステージ	ゴニオステージ	ゴニオステージ	ゴニオステージ	ゴニオステージ
モータ・モータ特性	5相ステッピングモータ高トルク	5相ステッピングモータ高トルク	5相ステッピングモータ	5相ステッピングモータ	2相ステッピングモータ	モータレス
テーブル材質	アルミニウム	アルミニウム	アルミ	アルミ	アルミ	アルミニウム
移動ガイド	リニアボール	リニアボール	クロスローラ	クロスローラ	クロスローラ	クロスローラガイド
送り方式	ウォームギア	ウォームギア	ウォームギア	ボールねじ	ボールねじ	ボールねじ
