自動X軸クロスローラーベアリングステージ 40X40・60X60・60X70・80X80・80X130・80X160・100X100・120X120・150X150

メカニカル部品技術窓口

絞り込み条件

まずは条件を絞り込んでください

未確定：候補が90型番あります。

テーブルサイズ(長さ)(mm)
~mm
- 40
- 60
- 70
- 80
- 100
- 120
- 130
- 150
- 160
テーブルサイズ(幅)(mm)
~mm
- 40
- 60
- 80
- 100
- 120
- 150
ステージ面厚さ H(mm)
ステージ座面から、ステージ上部の取付面までの高さとなります。モータ等は考慮しておりませんので、ご注意ください
~mm
- 30
- 45
移動量(X距離)(mm)
~mm
耐荷重（範囲）(N)
~mm
耐荷重(N)
~mm
- 29.4
- 39.2
- 147.1
センサ位置
~mm
- L
- R
ドライバ
~mm
- あり
- なし
ケーブル(m)
~mm
- 2
- 3
- 5
タイプ
~mm
出荷日
- すべて
- 25日以内

DPI（ディー・ピー・アイ）

自動X軸クロスローラーベアリングステージ 40X40・60X60・60X70・80X80・80X130・80X160・100X100・120X120・150X150

カタログ

通常単価(税別): 79,200円～173,520円

税込単価: 87,120円～190,872円

通常出荷日：25日目～99日目

海外製で低価格にてご提供

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

よく一緒に見られています

DPI（ディー・ピー・アイ）

自動X軸コンパクトクロスローラーベアリングステージ 40X40・60X60・60X70・80X80

通常出荷日：25 日目～

未確定：候補が90型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

テーブルサイズ(長さ)

(mm)

テーブルサイズ(幅)

(mm)

ステージ面厚さ H

(mm)

移動量(X距離)

(mm)

耐荷重（範囲）

(N)

耐荷重

(N)

センサ位置

ドライバ

ケーブル

(m)

最小発注数量

40	40	30	±7.5	5～30	29.4	L	あり	2	1個
40	40	30	±7.5	5～30	29.4	L	あり	3	1個
40	40	30	±7.5	5～30	29.4	L	あり	5	1個
40	40	30	±7.5	5～30	29.4	L	あり	-	1個
40	40	30	±7.5	5～30	29.4	L	なし	-	1個
40	40	30	±7.5	5～30	29.4	R	あり	2	1個
40	40	30	±7.5	5～30	29.4	R	あり	3	1個
40	40	30	±7.5	5～30	29.4	R	あり	5	1個
40	40	30	±7.5	5～30	29.4	R	あり	-	1個
40	40	30	±7.5	5～30	29.4	R	なし	-	1個
60	60	30	±10.0	30.1～50	39.2	L	あり	2	1個
60	60	30	±10.0	30.1～50	39.2	L	あり	3	1個
60	60	30	±10.0	30.1～50	39.2	L	あり	5	1個
60	60	30	±10.0	30.1～50	39.2	L	あり	-	1個
60	60	30	±10.0	30.1～50	39.2	L	なし	-	1個
60	60	30	±10.0	30.1～50	39.2	R	あり	2	1個
60	60	30	±10.0	30.1～50	39.2	R	あり	3	1個
60	60	30	±10.0	30.1～50	39.2	R	あり	5	1個
60	60	30	±10.0	30.1～50	39.2	R	あり	-	1個
60	60	30	±10.0	30.1～50	39.2	R	なし	-	1個
80	80	45	±15.0	100.1～	147.1	L	あり	2	1個
80	80	45	±15.0	100.1～	147.1	L	あり	3	1個
80	80	45	±15.0	100.1～	147.1	L	あり	5	1個
80	80	45	±15.0	100.1～	147.1	L	あり	-	1個
80	80	45	±15.0	100.1～	147.1	L	なし	-	1個
80	80	45	±15.0	100.1～	147.1	R	あり	2	1個
80	80	45	±15.0	100.1～	147.1	R	あり	3	1個
80	80	45	±15.0	100.1～	147.1	R	あり	5	1個
80	80	45	±15.0	100.1～	147.1	R	あり	-	1個
80	80	45	±15.0	100.1～	147.1	R	なし	-	1個
100	100	45	±20.0	100.1～	147.1	L	あり	2	1個
100	100	45	±20.0	100.1～	147.1	L	あり	3	1個
100	100	45	±20.0	100.1～	147.1	L	あり	5	1個
100	100	45	±20.0	100.1～	147.1	L	あり	-	1個
100	100	45	±20.0	100.1～	147.1	L	なし	-	1個
100	100	45	±20.0	100.1～	147.1	R	あり	2	1個
100	100	45	±20.0	100.1～	147.1	R	あり	3	1個
100	100	45	±20.0	100.1～	147.1	R	あり	5	1個
100	100	45	±20.0	100.1～	147.1	R	あり	-	1個
100	100	45	±20.0	100.1～	147.1	R	なし	-	1個
120	120	45	±25.0	100.1～	147.1	L	あり	2	1個
120	120	45	±25.0	100.1～	147.1	L	あり	3	1個
120	120	45	±25.0	100.1～	147.1	L	あり	5	1個
120	120	45	±25.0	100.1～	147.1	L	あり	-	1個
120	120	45	±25.0	100.1～	147.1	L	なし	-	1個
120	120	45	±25.0	100.1～	147.1	R	あり	2	1個
120	120	45	±25.0	100.1～	147.1	R	あり	3	1個
120	120	45	±25.0	100.1～	147.1	R	あり	5	1個
120	120	45	±25.0	100.1～	147.1	R	あり	-	1個
120	120	45	±25.0	100.1～	147.1	R	なし	-	1個
150	150	45	±35.0	100.1～	147.1	L	あり	2	1個
150	150	45	±35.0	100.1～	147.1	L	あり	3	1個
150	150	45	±35.0	100.1～	147.1	L	あり	5	1個
150	150	45	±35.0	100.1～	147.1	L	あり	-	1個
150	150	45	±35.0	100.1～	147.1	L	なし	-	1個
150	150	45	±35.0	100.1～	147.1	R	あり	2	1個
150	150	45	±35.0	100.1～	147.1	R	あり	3	1個
150	150	45	±35.0	100.1～	147.1	R	あり	5	1個
150	150	45	±35.0	100.1～	147.1	R	あり	-	1個
150	150	45	±35.0	100.1～	147.1	R	なし	-	1個

通常単価(税別) (税込単価)	通常出荷日

135,360円 ( 148,896円 )	25日目〜
136,080円 ( 149,688円 )	25日目〜
137,520円 ( 151,272円 )	25日目〜
129,060円 ( 141,966円 )	25日目〜
82,800円 ( 91,080円 )	25日目〜
135,360円 ( 148,896円 )	25日目〜
136,080円 ( 149,688円 )	25日目〜
137,520円 ( 151,272円 )	25日目〜
129,060円 ( 141,966円 )	25日目〜
82,800円 ( 91,080円 )	25日目〜
131,760円 ( 144,936円 )	25日目〜
132,480円 ( 145,728円 )	25日目〜
133,920円 ( 147,312円 )	25日目〜
125,460円 ( 138,006円 )	25日目〜
79,200円 ( 87,120円 )	25日目〜
131,760円 ( 144,936円 )	25日目〜
132,480円 ( 145,728円 )	25日目〜
133,920円 ( 147,312円 )	25日目〜
125,460円 ( 138,006円 )	25日目〜
79,200円 ( 87,120円 )	25日目〜
142,560円 ( 156,816円 )	25日目〜
143,280円 ( 157,608円 )	25日目〜
144,720円 ( 159,192円 )	25日目〜
136,260円 ( 149,886円 )	25日目〜
90,000円 ( 99,000円 )	25日目〜
142,560円 ( 156,816円 )	25日目〜
143,280円 ( 157,608円 )	25日目〜
144,720円 ( 159,192円 )	25日目〜
136,260円 ( 149,886円 )	25日目〜
90,000円 ( 99,000円 )	25日目〜
160,560円 ( 176,616円 )	25日目〜
161,280円 ( 177,408円 )	25日目〜
162,720円 ( 178,992円 )	25日目〜
154,260円 ( 169,686円 )	25日目〜
108,000円 ( 118,800円 )	25日目〜
160,560円 ( 176,616円 )	25日目〜
161,280円 ( 177,408円 )	25日目〜
162,720円 ( 178,992円 )	25日目〜
154,260円 ( 169,686円 )	25日目〜
108,000円 ( 118,800円 )	25日目〜
164,160円 ( 180,576円 )	25日目〜
164,880円 ( 181,368円 )	25日目〜
166,320円 ( 182,952円 )	25日目〜
157,860円 ( 173,646円 )	25日目〜
111,600円 ( 122,760円 )	25日目〜
164,160円 ( 180,576円 )	25日目〜
164,880円 ( 181,368円 )	25日目〜
166,320円 ( 182,952円 )	25日目〜
157,860円 ( 173,646円 )	25日目〜
111,600円 ( 122,760円 )	25日目〜
171,360円 ( 188,496円 )	25日目〜
172,080円 ( 189,288円 )	25日目〜
173,520円 ( 190,872円 )	25日目〜
165,060円 ( 181,566円 )	25日目〜
118,800円 ( 130,680円 )	25日目〜
171,360円 ( 188,496円 )	25日目〜
172,080円 ( 189,288円 )	25日目〜
173,520円 ( 190,872円 )	25日目〜
165,060円 ( 181,566円 )	25日目〜
118,800円 ( 130,680円 )	25日目〜

基本情報

基本情報

海外製で低価格にてご提供

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

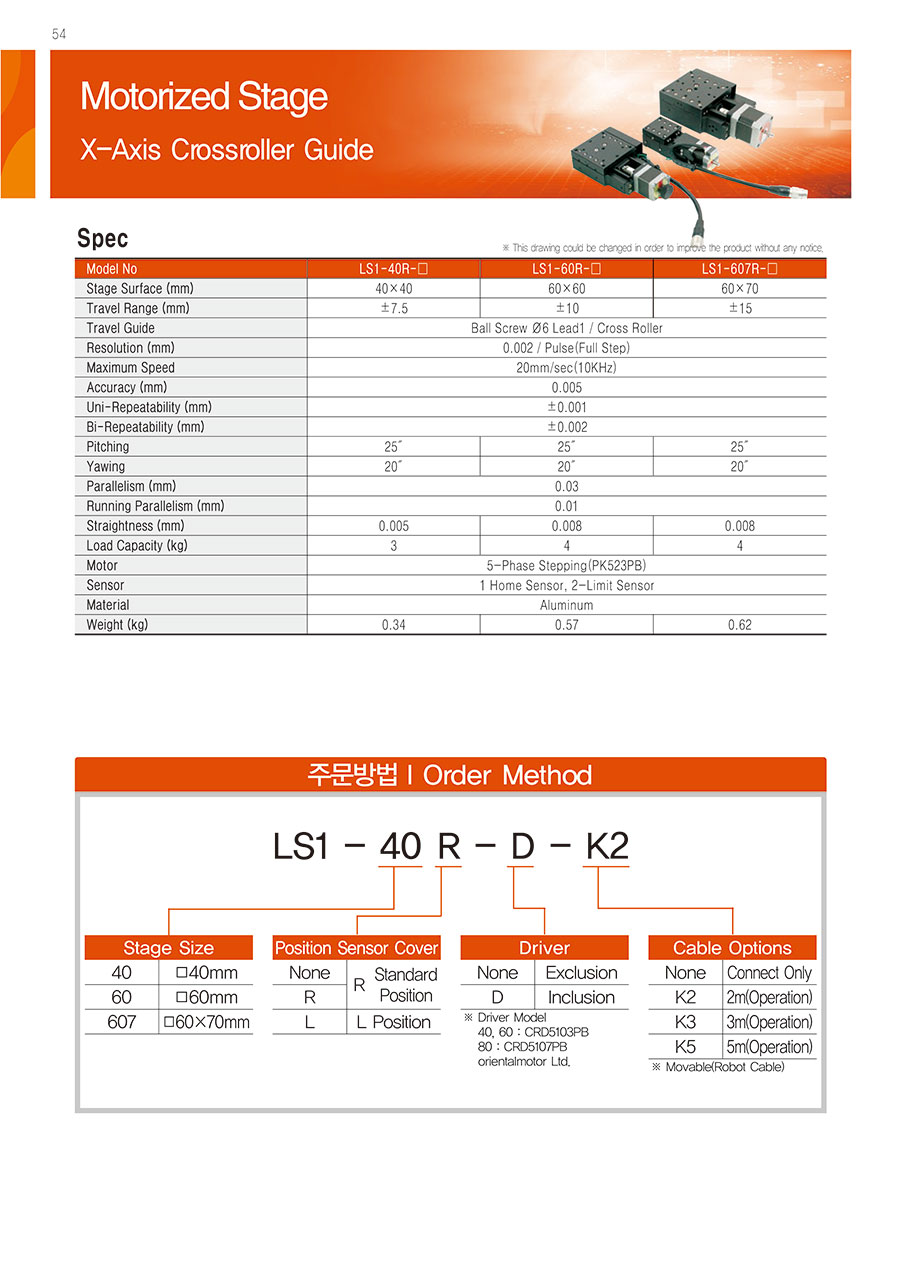

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

自動X軸クロスローラーベアリングステージ 40X40・60X60・60X70・80X80・80X130・80X160・100X100・120X120・150X150のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品自動X軸クロスローラーベアリングステージ 40X40・60X60・60X70・80X80・80X130・80X160・100X100・120X120・150X150	自動X軸コンパクトクロスローラーベアリングステージ 40X40・60X60・60X70・80X80	【エコノミーシリーズ】自動ステージX軸　リニアボール	【自動】X軸クロスローラ式　-ストローク25～50-	Xステージボールねじ仕様（自動ステージ）	Xステージ転造ボールねじ仕様
メーカー	DPI（ディー・ピー・アイ）	DPI（ディー・ピー・アイ）	ミスミ	ミスミ	中央精機	中央精機
通常価格	79,200円-	97,200円 -	48,270円 -	156,500円 -	135,085円	73,919円 -
通常出荷日	25日目〜	25日目〜	19日目〜	8日目	80日目	40日目〜
種類	X軸ステージ	X軸ステージ	自動X軸ステージ	自動X軸ステージ	Xステージ	Xステージ
モータ・モータ特性	5相ステッピングモータ高トルク	5相ステッピングモータ高トルク	2相ステッピングモータ	5相ステッピングモータ高分解能	PK513PB相当	PK523HPB相当
分解能(μm)	2	2	5	1μm	2	2
テーブル材質	アルミニウム	アルミニウム	SUS440C相当	アルミ	ステンレス	アルミ合金
移動ガイド	クロスローラ	クロスローラ	リニアボールガイド	クロスローラ	ボールウェイ	HG-VCR（V溝とクロスローラ）
