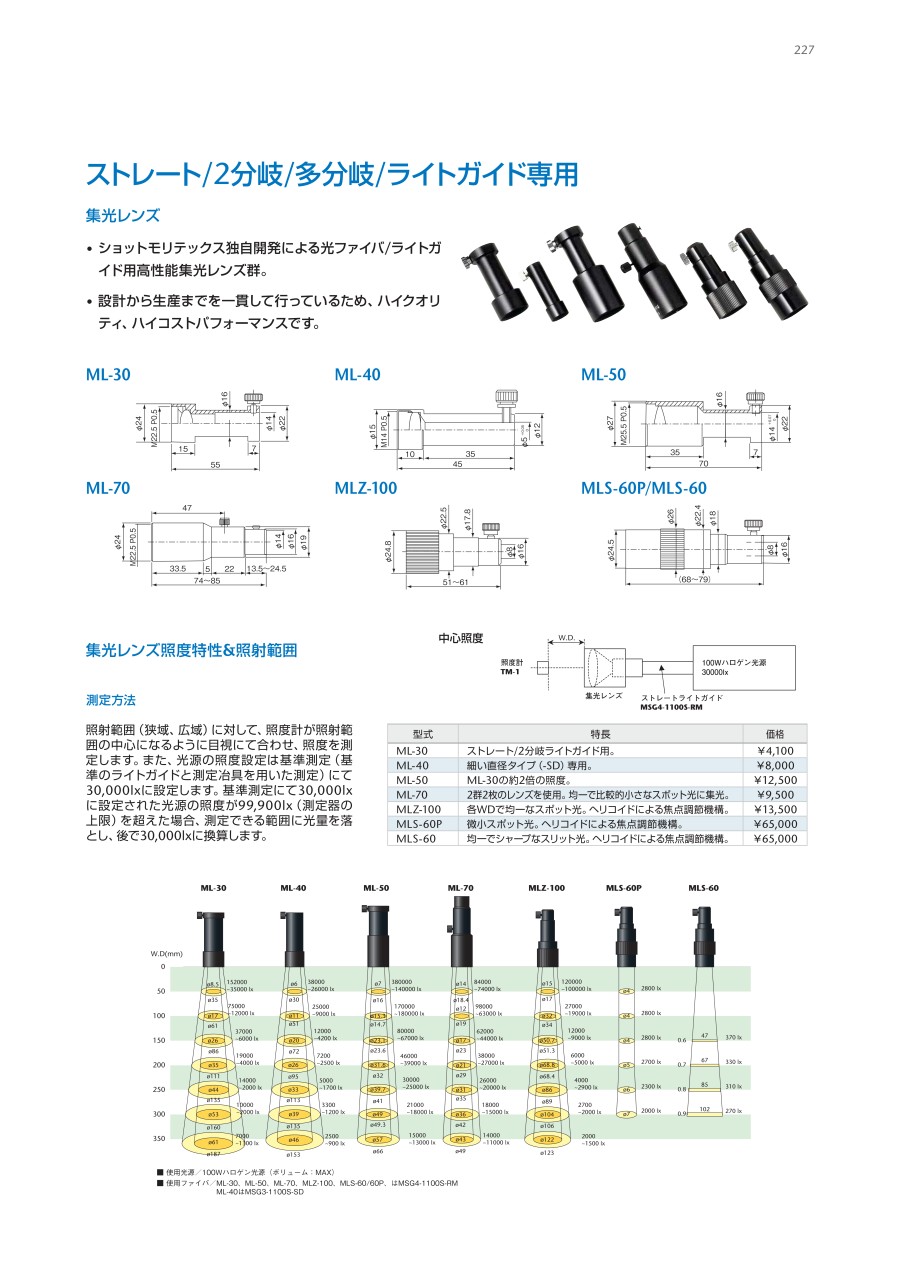

ストレート／2分岐／多分岐／ライトガイド専用 集光レンズ

外形図

性質性能情報・試験情報

中心照度

集光レンズ照度特性&照射範囲

測定方法

照射範囲（狭域、広域）に対して、照度計が照射範囲の中心になるように目視にて合わせ、照度を測定します。また、光源の照度設定は基準測定（基準のライトガイドと測定冶具を
用いた測定）にて30,000lxに設定します。基準測定にて30,000lxに設定された光源の照度が99,900lx（測定器の上限）を超えた場合、測定できる範囲に光量を落とし、後で30,000lxに
換算します。

使用光源/100Wハロゲン光源（ボリューム:MAX）
使用ファイバ/ML-30、ML-50、ML-70、MLZ-100、MLS-60/60P、はMSG4-1100S-RM、ML-40はMSG3-1100S-SD
