グランドパッキン 汎用弁用
- 通常単価(税別)
- 9,128円～97,500円
- 税込単価
- 10,041円～107,250円
膨張黒鉛ヤーンをPTFEフィルムで被覆し、断面角形に編組したコイルパッキン。【特長】・耐熱性、耐薬品性...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
PTFEフィルムで被覆することで、黒鉛の脱落を防止し、摺動抵抗を向上
商品画像
- 膨張黒鉛ヤーンをPTFEフィルムで被覆し、断面角形に編組したコイルパッキンで、それぞれの材料の利点を生かしたグランドパッキン。
- 色調/印刷 : 灰。
用途
| バルブ | 推奨用途 |
|---|---|
| 最高使用温度(℃) | 300 |
| 最高使用圧力(MPa) | 10.3 |
| pH | 0～14 |
| ANSIレーディング対応範囲 | Class 600 |
適合流体
水系流体
| 清水、海水 | ◎ |
|---|---|
| 加熱水 | ◎ |
| 過熱蒸気、飽和蒸気 | ◎ |
| 上水、清涼飲料水 | |
| 汚水 | |
| 泥水 | |
| スラリー液 | |
| 加熱水、ボイラー給水、低圧蒸気 |
油系流体
| 動・植物油、鉱物油 | |
|---|---|
| 熱媒油(HTSを除く) | |
| 熱媒油 | |
| 原油 | |
| 重油 |
溶剤
| アルコール系溶剤 | ◎ |
|---|---|
| 芳香族系溶剤 | ◎ |
| ケトン・エステル類 | ◎ |
腐食性流体
| 弱酸、弱アルカリ | ◎ |
|---|---|
| 酸化性酸以外の強酸 | ◎ |
| 酸化性酸・酸化剤 | |
| 強アルカリ | ◎ |
| パルプ液 |
ガス系流体
| 不燃性ガス、可燃性ガス | ○ |
|---|---|
| 支燃性ガス | |
| 液化ガス | ○ |
粉体等
| 粉体 | |
|---|---|
| スラリー液 | |
| ポリマー |
ガス体
| 空気、ガス | |
|---|---|
| 溶剤ペーパー類 |
その他
| 冷媒(フロン類) | |
|---|---|
| 低温液化流体 |
注意・禁止事項
御使用の条件によってはパッキンの磨耗粉や潤滑油が流体に混入することがありますので、予めご了承ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,128円 ( 10,041円 ) | 5日目 |
10,800円 ( 11,880円 ) | 5日目 |
11,567円 ( 12,724円 ) | 5日目 |
15,700円 ( 17,270円 ) | 5日目 |
21,040円 ( 23,144円 ) | 5日目 |
25,500円 ( 28,050円 ) | 5日目 |
30,000円 ( 33,000円 ) | 5日目 |
37,082円 ( 40,790円 ) | 7日目 |
43,667円 ( 48,034円 ) | 7日目 |
61,167円 ( 67,284円 ) | 5日目 |
97,500円 ( 107,250円 ) | 7日目 |
詳細情報
基本情報
膨張黒鉛ヤーンをPTFEフィルムで被覆し、断面角形に編組したコイルパッキン。
【特長】
・耐熱性、耐薬品性、放熱性に優れている
・それぞれの材料の利点を生かしている
・主材料が膨張黒鉛であるため、シール性･耐久性に優れる
・表面をPTFEで被覆しているため、軸抵抗が小さい
・PTFEフィルムで被覆することで、黒鉛の脱落を防止し、摺動抵抗を向上
【用途】
・水、蒸気、油、酸、アルカリ、熱媒、ガス（酸素、酸化剤、酸化性酸を除く）等のバルブ用軸シールに最適

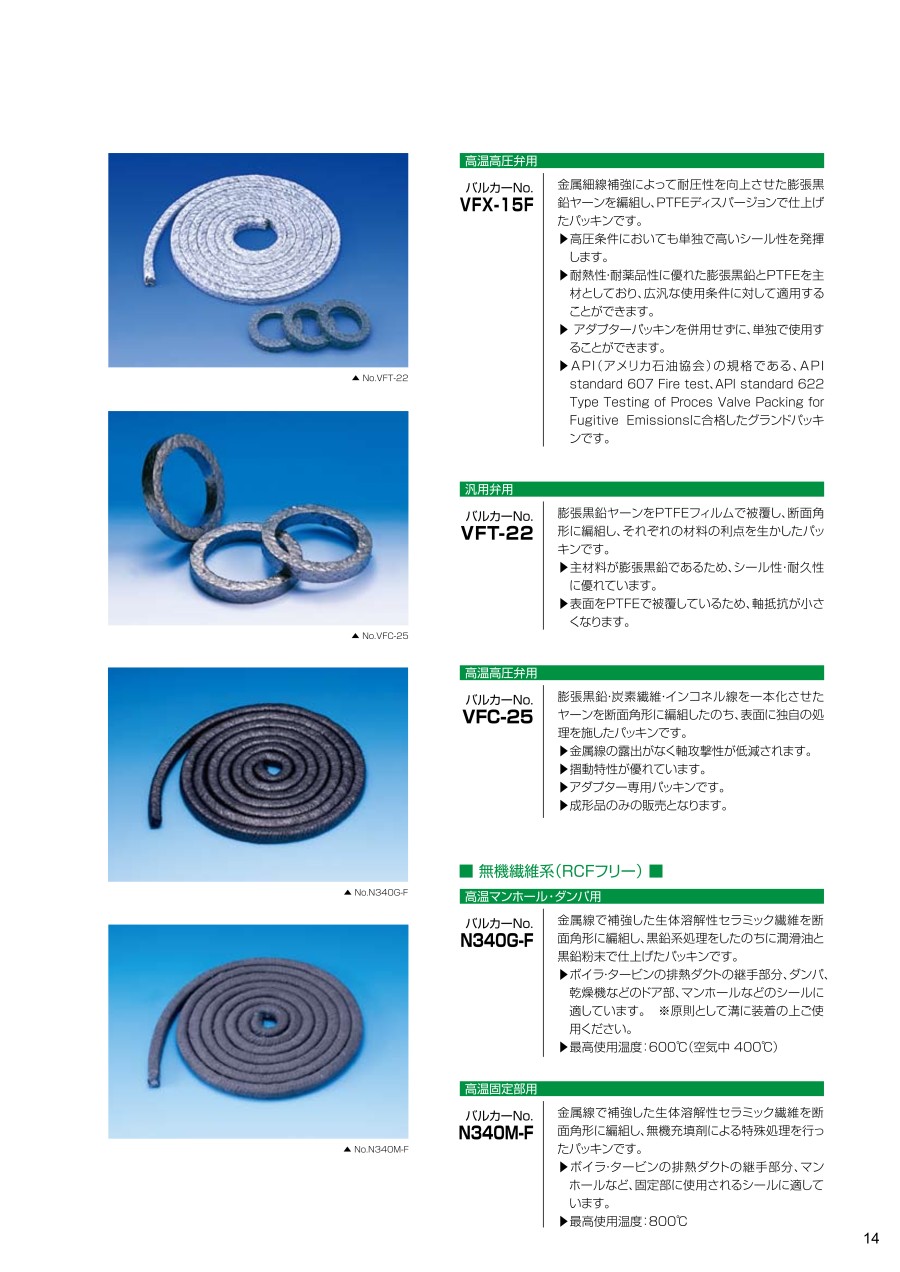

カタログ
