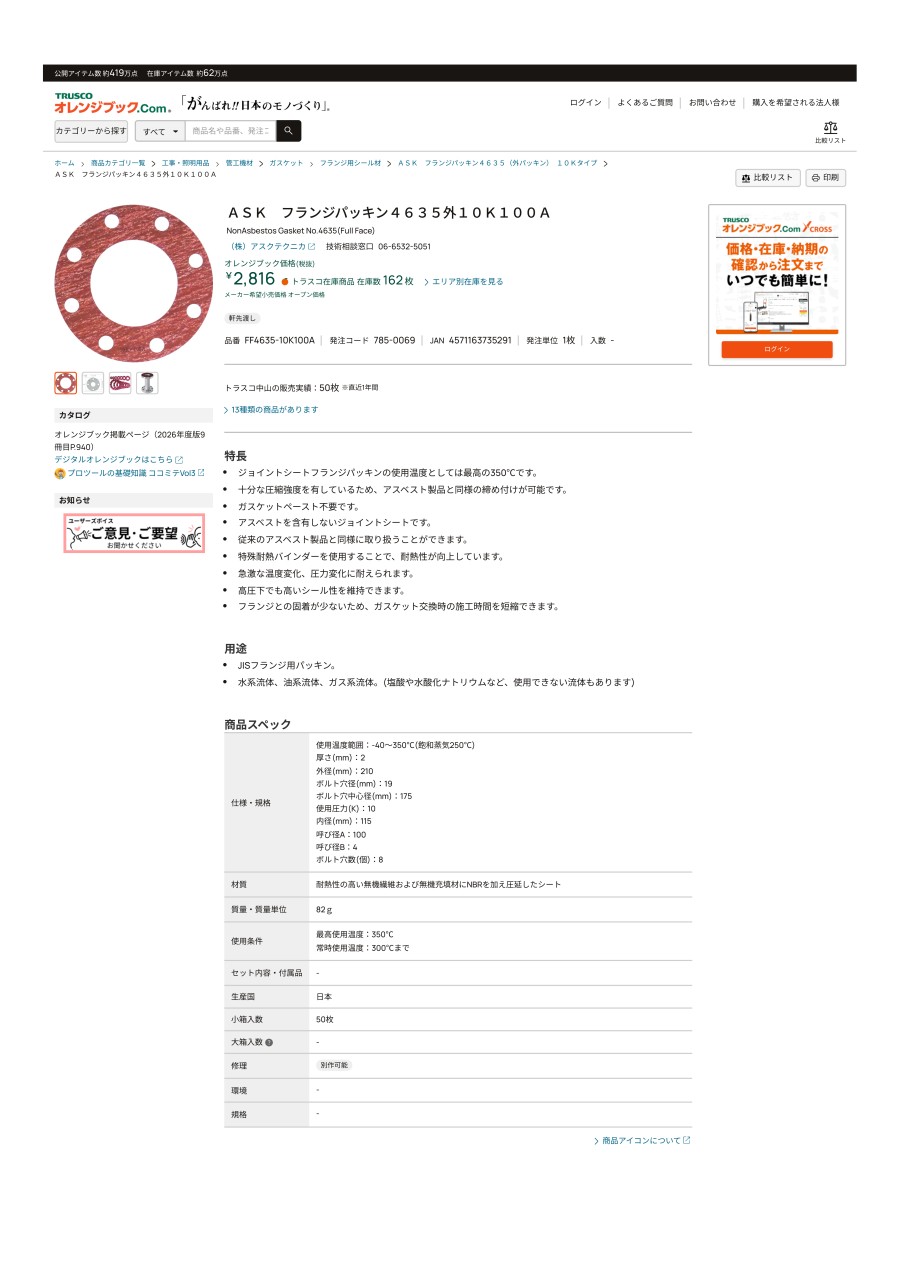

フランジパッキン4635（外パッキン）

カタログ |

通常単価(税別): 472円～7,569円

税込単価: 519円～8,326円

通常出荷日：1日目～4日目

【特長】・ジョイントシートフランジパッキンの使用温度としては最高の350℃です。・十分な圧縮強度を有し...

詳細を確認

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が23型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

関連

呼び圧力

呼び径A

呼び径B

内径

(mm)

外径

(mm)

ボルト穴数

(個)

ボルト穴径

(mm)

ボルト穴中心径

(mm)

トラスココード

JANコード

質量

(g)

最小発注数量

データシート	5K	15	1/2	22	80	4	12	60	785-0221	4571163735086	16	1個
データシート	10K	15	1/2	22	95	4	15	70	785-0093	4571163735215	22	1個
データシート	5K	20	3/4	28	85	4	12	65	785-0247	4571163735093	17	1個
データシート	5K	25	1	35	95	4	12	75	785-0263	4571163735109	21	1個
データシート	5K	32	1 1/4	43	115	4	15	90	785-0271	4571163735116	30	1個
データシート	5K	50	2	61	130	4	15	105	785-0298	4571163735130	35	1個
データシート	5K	65	2 1/2	84	155	4	15	130	785-0301	4571163735147	47	1個
データシート	5K	100	4	115	200	8	19	165	785-0191	4571163735161	69	1個
データシート	5K	125	5	141	235	8	19	200	785-0204	4571163735178	95	1個
データシート	5K	150	6	167	265	8	19	230	785-0212	4571163735185	115	1個
データシート	5K	200	8	218	320	8	23	280	785-0239	4571163735192	147	1個
データシート	5K	250	10	270	385	12	23	345	785-0255	4571163735208	201	1個
データシート	10K	20	3/4	28	100	4	15	75	785-0115	4571163735222	24	1個
データシート	10K	25	1	35	125	4	19	90	785-0131	4571163735239	37	1個
データシート	10K	32	1 1/4	43	135	4	19	100	785-0140	4571163735246	42	1個
データシート	10K	40	1 1/2	49	140	4	19	105	785-0158	4571163735253	45	1個
データシート	10K	50	2	61	155	4	19	120	785-0166	4571163735260	55	1個
データシート	10K	65	2 1/2	84	175	4	19	140	785-0174	4571163735277	64	1個
データシート	10K	100	4	115	210	8	19	175	785-0069	4571163735291	82	1個
データシート	10K	125	5	141	250	8	23	210	785-0077	4571163735307	109	1個
データシート	10K	150	6	167	280	8	23	240	785-0085	4571163735314	132	1個
データシート	10K	200	8	218	330	12	23	290	785-0107	4571163735321	161	1個
データシート	10K	250	10	270	400	12	25	355	785-0123	4571163735338	226	1個

通常単価(税別) (税込単価)	通常出荷日

472円 ( 519円 )	1日目
664円 ( 730円 )	2日目
544円 ( 598円 )	1日目
645円 ( 710円 )	1日目
967円 ( 1,064円 )	1日目
1,220円 ( 1,342円 )	1日目
1,452円 ( 1,597円 )	1日目
3,049円 ( 3,354円 )	1日目
3,096円 ( 3,406円 )	4日目
4,240円 ( 4,664円 )	1日目
7,240円 ( 7,964円 )	1日目
7,406円 ( 8,147円 )	4日目
662円 ( 728円 )	1日目
973円 ( 1,070円 )	1日目
1,231円 ( 1,354円 )	1日目
1,251円 ( 1,376円 )	1日目
1,611円 ( 1,772円 )	1日目
2,149円 ( 2,364円 )	1日目
3,065円 ( 3,372円 )	1日目
4,211円 ( 4,632円 )	1日目
4,310円 ( 4,741円 )	1日目
7,336円 ( 8,070円 )	1日目
7,569円 ( 8,326円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・ジョイントシートフランジパッキンの使用温度としては最高の350℃です。
・十分な圧縮強度を有しているため、アスベスト製品と同様の締め付けが可能です。
・ガスケットペースト不要です。
・アスベストを含有しないジョイントシートです。
・従来のアスベスト製品と同様に取り扱うことができます。
・特殊耐熱バインダーを使用することで、耐熱性が向上しています。
・急激な温度変化、圧力変化に耐えられます。
・高圧下でも高いシール性を維持できます。
・フランジとの固着が少ないため、ガスケット交換時の施工時間を短縮できます。
【用途】
・JISフランジ用パッキン。
・水系流体、油系流体、ガス系流体。(塩酸や水酸化ナトリウムなど、使用できない流体もあります)
【材質/仕上】
・耐熱性の高い無機繊維および無機充填材にNBRを加え圧延したシート

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
