アイテックシステム

LED同軸落射照明 TCA-4型

カタログ

通常単価(税別): 38,741円～165,002円

税込単価: 42,615円～181,502円

通常出荷日：14日目

株式会社アイテックシステムの製品です。【特長】・照明認識・調整器（以下ECIと略Electoronic...

照明器のケーブル長は0.5ｍです。

よく一緒に見られています

アイテックシステム

通常出荷日：14 日目

よく一緒に見られています

アイテックシステム

通常出荷日：14 日目～

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

※製品改良のため仕様を変更することがありますのでご了承ください。

製品仕様

* は、発光色記号が入ります

ドーム照明との連結構造

型番リスト

表示件数

型番

光種類

発光色

幅（範囲）

(mm)

幅

(mm)

長さ（範囲）

(mm)

長さ

(mm)

最大消費電力

(W)

高さ（範囲）

(mm)

高さ（伸縮タイプはMAX値）

(mm)

最大定格電流

(A)

最小発注数量

可視光	ブルー	60.1～80	65	30.1～50	40	3.1	30.1～40	40	0.13	1個
可視光	グリーン	60.1～80	65	30.1～50	40	3.1	30.1～40	40	0.13	1個
[赤外線] 赤外線（IR850）	-	60.1～80	65	30.1～50	40	2.9	30.1～40	40	0.12	1個
[赤外線] 赤外線（IR940）	-	60.1～80	65	30.1～50	40	2.9	30.1～40	40	0.12	1個
可視光	レッド	60.1～80	65	30.1～50	40	1.9	30.1～40	40	0.08	1個
可視光	ホワイト	60.1～80	65	30.1～50	40	3.1	30.1～40	40	0.13	1個
可視光	ブルー	60.1～80	80	50.1～80	55	6	40.1～70	55	0.25	1個
可視光	グリーン	60.1～80	80	50.1～80	55	6	40.1～70	55	0.25	1個
[赤外線] 赤外線（IR850）	-	60.1～80	80	50.1～80	55	5.8	40.1～70	55	0.24	1個
[赤外線] 赤外線（IR940）	-	60.1～80	80	50.1～80	55	5.8	40.1～70	55	0.24	1個
可視光	レッド	60.1～80	80	50.1～80	55	1.9	40.1～70	55	0.08	1個
可視光	ホワイト	60.1～80	80	50.1～80	55	6	40.1～70	55	0.25	1個
可視光	ブルー	80.1～100	95	50.1～80	70	9.1	40.1～70	70	0.38	1個
可視光	グリーン	80.1～100	95	50.1～80	70	9.1	40.1～70	70	0.38	1個
[赤外線] 赤外線（IR850）	-	80.1～100	95	50.1～80	70	8.6	40.1～70	70	0.36	1個
[赤外線] 赤外線（IR940）	-	80.1～100	95	50.1～80	70	8.6	40.1～70	70	0.36	1個
可視光	レッド	80.1～100	95	50.1～80	70	5.5	40.1～70	70	0.23	1個
可視光	ホワイト	80.1～100	95	50.1～80	70	9.1	40.1～70	70	0.38	1個
可視光	ブルー	100.1～150	125	80.1～100	95	12	70.1～100	96	0.50	1個
可視光	グリーン	100.1～150	125	80.1～100	95	12	70.1～100	96	0.50	1個
[赤外線] 赤外線（IR850）	-	100.1～150	125	80.1～100	95	11.5	70.1～100	96	0.48	1個
[赤外線] 赤外線（IR940）	-	100.1～150	125	80.1～100	95	11.5	70.1～100	96	0.48	1個
可視光	レッド	100.1～150	125	80.1～100	95	7.2	70.1～100	96	0.30	1個
可視光	ホワイト	100.1～150	125	80.1～100	95	12	70.1～100	96	0.50	1個
可視光	ブルー	100.1～150	150	100.1～150	120	15.1	101～	121	0.63	1個
可視光	グリーン	100.1～150	150	100.1～150	120	15.1	101～	121	0.63	1個
[赤外線] 赤外線（IR850）	-	100.1～150	150	100.1～150	120	14.4	101～	121	0.60	1個
[赤外線] 赤外線（IR940）	-	100.1～150	150	100.1～150	120	14.4	101～	121	0.60	1個
可視光	レッド	100.1～150	150	100.1～150	120	9.1	101～	121	0.38	1個
可視光	ホワイト	100.1～150	150	100.1～150	120	15.1	101～	121	0.63	1個

通常単価(税別) (税込単価)	通常出荷日

49,438円 ( 54,382円 )	14日目
49,438円 ( 54,382円 )	14日目
41,486円 ( 45,635円 )	14日目
41,486円 ( 45,635円 )	14日目
38,741円 ( 42,615円 )	14日目
46,326円 ( 50,959円 )	14日目
66,383円 ( 73,021円 )	14日目
66,383円 ( 73,021円 )	14日目
55,606円 ( 61,167円 )	14日目
55,606円 ( 61,167円 )	14日目
50,821円 ( 55,903円 )	14日目
62,548円 ( 68,803円 )	14日目
103,334円 ( 113,667円 )	14日目
103,334円 ( 113,667円 )	14日目
83,224円 ( 91,546円 )	14日目
83,224円 ( 91,546円 )	14日目
75,557円 ( 83,113円 )	14日目
96,297円 ( 105,927円 )	14日目
134,223円 ( 147,645円 )	14日目
134,223円 ( 147,645円 )	14日目
124,446円 ( 136,891円 )	14日目
124,446円 ( 136,891円 )	14日目
100,667円 ( 110,734円 )	14日目
113,112円 ( 124,423円 )	14日目
165,002円 ( 181,502円 )	14日目
165,002円 ( 181,502円 )	14日目
150,668円 ( 165,735円 )	14日目
150,668円 ( 165,735円 )	14日目
122,668円 ( 134,935円 )	14日目
148,666円 ( 163,533円 )	14日目

詳細情報

基本情報

基本情報

株式会社アイテックシステムの製品です。
【特長】
・照明認識・調整器（以下ECIと略Electoronic Calibrate Identify）を搭載し、光shopのPWM電源と定電流電源のどちらも使用可能です
・ハーフミラーによりカメラと同軸上に、光を落射させる構造でワークに対して均一な面状の同軸光を照射可能です
・低価格なので、装置のトータルコストの低減に大きく貢献できます
・照明方法は、均一な同軸光で幅広い用途に使用可能です
・用途は光沢のある金属やフィルム、プラスチック、曲面状の表面キズや印字文字、打痕、基板パターン検査に最適です
・ドーム照明TD型と連結可能です（別売りアダプタ必要）

ご注意

照明器のケーブル長は0.5ｍです。

カタログ

商品TOP

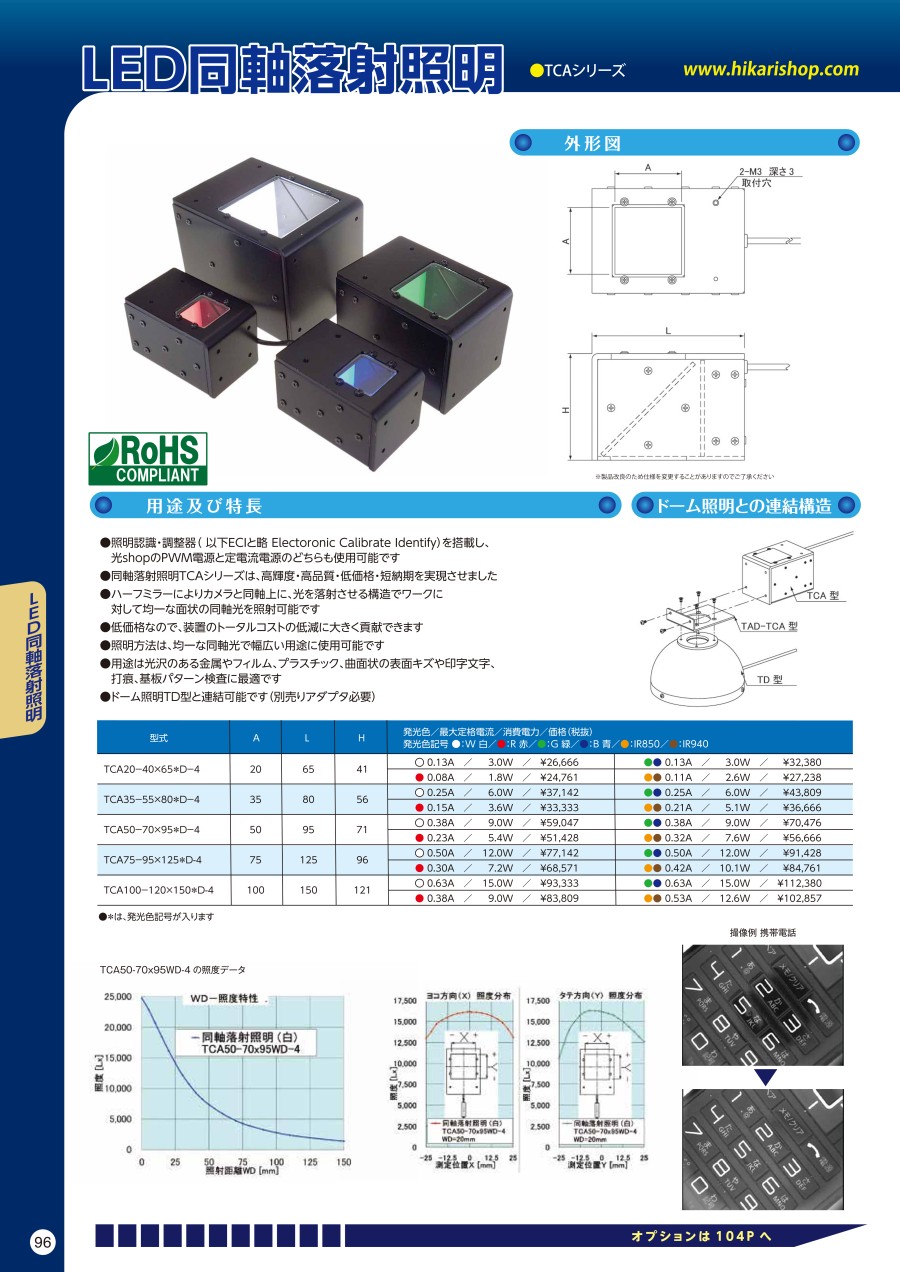

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
