アイテックシステム

LEDドーム照明 TD-4型

カタログ |

通常単価(税別): 46,480円～162,964円

税込単価: 51,128円～179,260円

通常出荷日：14日目

株式会社アイテックシステムの製品です。【特長】・照明認識・調整器（以下ECIと略Electoronic...

照明器のケーブル長は0.5ｍです。

よく一緒に見られています

アイテックシステム

通常出荷日：14 日目

よく一緒に見られています

アイテックシステム

通常出荷日：14 日目

未確定：候補が48型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

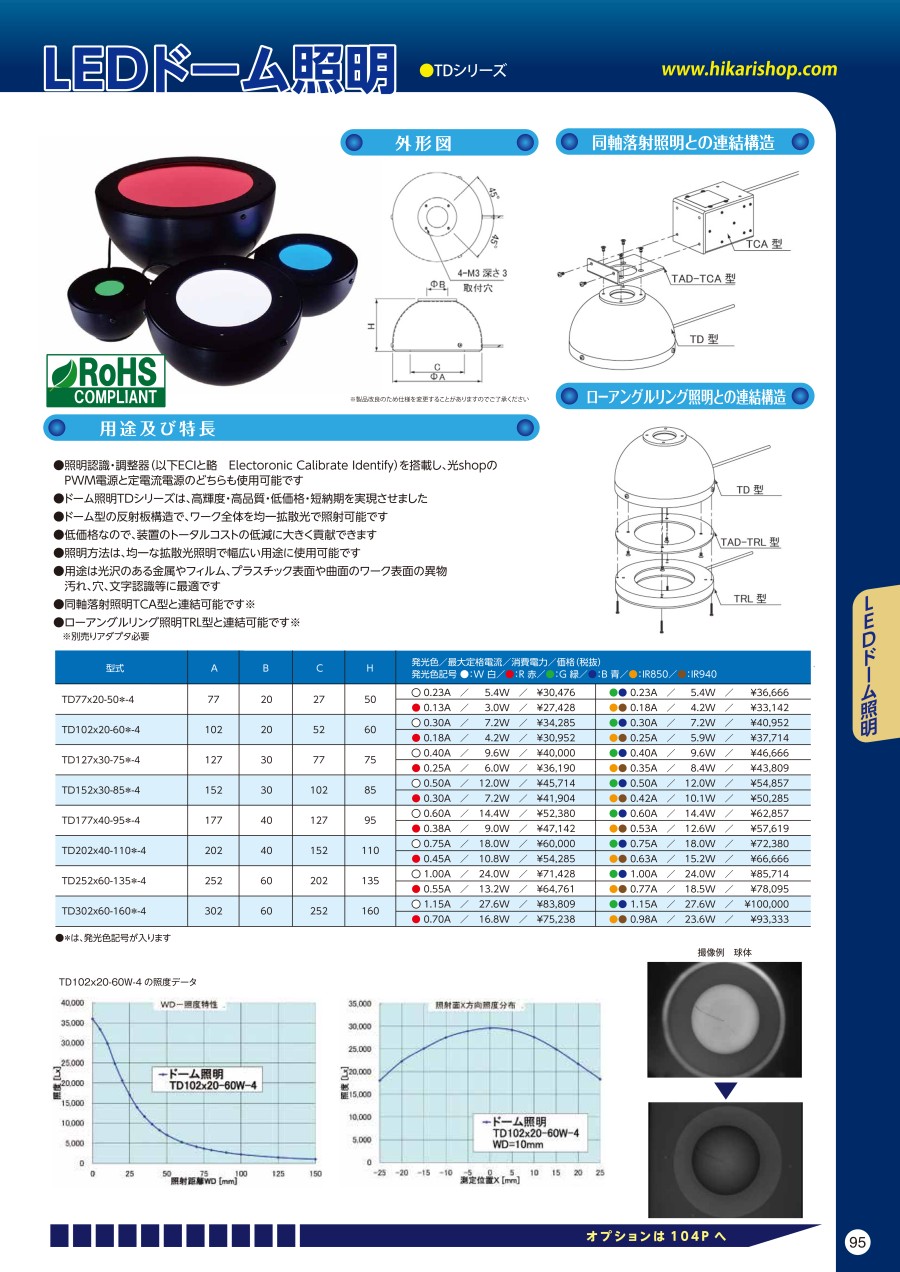

カタログ

商品情報

外形図

※製品改良のため仕様を変更することがありますのでご了承ください。

製品仕様

* は、発行色記号が入ります

同軸落射照明との連結構造

ローアングルリング照明との連結構造

型番リスト

表示件数

型番

光種類

発光色

外形寸法（範囲）

(mm)

外形寸法

(mm)

最大消費電力

(W)

センター穴寸法（範囲）

(mm)

センター穴寸法

(mm)

高さ（範囲）

(mm)

高さ（伸縮タイプはMAX値）

(mm)

最大定格電流

(A)

最小発注数量

可視光	ブルー	50.1～80	77	5.5	5～20	20	40.1～70	50	0.23	1個
可視光	グリーン	50.1～80	77	5.5	5～20	20	40.1～70	50	0.23	1個
[赤外線] 赤外線（IR850）	-	50.1～80	77	4.3	5～20	20	40.1～70	50	0.18	1個
[赤外線] 赤外線（IR940）	-	50.1～80	77	4.3	5～20	20	40.1～70	50	0.18	1個
可視光	レッド	50.1～80	77	3.1	5～20	20	40.1～70	50	0.13	1個
可視光	ホワイト	50.1～80	77	5.5	5～20	20	40.1～70	50	0.23	1個
可視光	ブルー	100.1～130	102	7.2	5～20	20	40.1～70	60	0.30	1個
可視光	グリーン	100.1～130	102	7.2	5～20	20	40.1～70	60	0.30	1個
[赤外線] 赤外線（IR850）	-	100.1～130	102	6	5～20	20	40.1～70	60	0.25	1個
[赤外線] 赤外線（IR940）	-	100.1～130	102	6	5～20	20	40.1～70	60	0.25	1個
可視光	レッド	100.1～130	102	4.3	5～20	20	40.1～70	60	0.18	1個
可視光	ホワイト	100.1～130	102	7.2	5～20	20	40.1～70	60	0.30	1個
可視光	ブルー	100.1～130	127	9.6	20.1～30	30	70.1～100	75	0.40	1個
可視光	グリーン	100.1～130	127	9.6	20.1～30	30	70.1～100	75	0.40	1個
[赤外線] 赤外線（IR850）	-	100.1～130	127	8.4	20.1～30	30	70.1～100	75	0.35	1個
[赤外線] 赤外線（IR940）	-	100.1～130	127	8.4	20.1～30	30	70.1～100	75	0.35	1個
可視光	レッド	100.1～130	127	6	20.1～30	30	70.1～100	75	0.25	1個
可視光	ホワイト	100.1～130	127	9.6	20.1～30	30	70.1～100	75	0.40	1個
可視光	ブルー	150.1～200	152	12	20.1～30	30	70.1～100	85	0.50	1個
可視光	グリーン	150.1～200	152	12	20.1～30	30	70.1～100	85	0.50	1個
[赤外線] 赤外線（IR850）	-	150.1～200	152	10.1	20.1～30	30	70.1～100	85	0.42	1個
[赤外線] 赤外線（IR940）	-	150.1～200	152	10.1	20.1～30	30	70.1～100	85	0.42	1個
可視光	レッド	150.1～200	152	7.2	20.1～30	30	70.1～100	85	0.30	1個
可視光	ホワイト	150.1～200	152	12	20.1～30	30	70.1～100	85	0.50	1個
可視光	ブルー	150.1～200	177	15.1	30.1～40	40	70.1～100	95	0.60	1個
可視光	グリーン	150.1～200	177	15.1	30.1～40	40	70.1～100	95	0.60	1個
[赤外線] 赤外線（IR850）	-	150.1～200	177	12.7	30.1～40	40	70.1～100	95	0.53	1個
[赤外線] 赤外線（IR940）	-	150.1～200	177	12.7	30.1～40	40	70.1～100	95	0.53	1個
可視光	レッド	150.1～200	177	9.1	30.1～40	40	70.1～100	95	0.38	1個
可視光	ホワイト	150.1～200	177	15.1	30.1～40	40	70.1～100	95	0.60	1個
可視光	ブルー	200～	202	18	30.1～40	40	101～	110	0.75	1個
可視光	グリーン	200～	202	18	30.1～40	40	101～	110	0.75	1個
[赤外線] 赤外線（IR850）	-	200～	202	15.1	30.1～40	40	101～	110	0.63	1個
[赤外線] 赤外線（IR940）	-	200～	202	15.1	30.1～40	40	101～	110	0.63	1個
可視光	レッド	200～	202	10.8	30.1～40	40	101～	110	0.45	1個
可視光	ホワイト	200～	202	18	30.1～40	40	101～	110	0.75	1個
可視光	ブルー	200～	252	24	50.1～70	60	101～	135	1.00	1個
可視光	グリーン	200～	252	24	50.1～70	60	101～	135	1.00	1個
[赤外線] 赤外線（IR850）	-	200～	252	23	50.1～70	60	101～	135	0.96	1個
[赤外線] 赤外線（IR940）	-	200～	252	23	50.1～70	60	101～	135	0.96	1個
可視光	レッド	200～	252	14.4	50.1～70	60	101～	135	0.60	1個
可視光	ホワイト	200～	252	24	50.1～70	60	101～	135	1.00	1個
可視光	ブルー	200～	302	27.6	50.1～70	60	101～	160	1.15	1個
可視光	グリーン	200～	302	27.6	50.1～70	60	101～	160	1.15	1個
[赤外線] 赤外線（IR850）	-	200～	302	26.9	50.1～70	60	101～	160	1.12	1個
[赤外線] 赤外線（IR940）	-	200～	302	26.9	50.1～70	60	101～	160	1.12	1個
可視光	レッド	200～	302	16.8	50.1～70	60	101～	160	0.70	1個
可視光	ホワイト	200～	302	27.6	50.1～70	60	101～	160	1.15	1個

通常単価(税別) (税込単価)	通常出荷日

61,784円 ( 67,962円 )	14日目
61,784円 ( 67,962円 )	14日目
56,082円 ( 61,690円 )	14日目
56,082円 ( 61,690円 )	14日目
46,480円 ( 51,128円 )	14日目
51,729円 ( 56,902円 )	14日目
68,790円 ( 75,669円 )	14日目
68,790円 ( 75,669円 )	14日目
63,441円 ( 69,785円 )	14日目
63,441円 ( 69,785円 )	14日目
52,241円 ( 57,465円 )	14日目
52,204円 ( 57,424円 )	14日目
76,174円 ( 83,791円 )	14日目
76,174円 ( 83,791円 )	14日目
73,759円 ( 81,135円 )	14日目
73,759円 ( 81,135円 )	14日目
61,205円 ( 67,326円 )	14日目
60,536円 ( 66,590円 )	14日目
89,507円 ( 98,458円 )	14日目
89,507円 ( 98,458円 )	14日目
82,470円 ( 90,717円 )	14日目
82,470円 ( 90,717円 )	14日目
70,319円 ( 77,351円 )	14日目
75,651円 ( 83,216円 )	14日目
102,594円 ( 112,853円 )	14日目
102,594円 ( 112,853円 )	14日目
93,952円 ( 103,347円 )	14日目
93,952円 ( 103,347円 )	14日目
76,791円 ( 84,470円 )	14日目
85,434円 ( 93,977円 )	14日目
118,026円 ( 129,829円 )	14日目
118,026円 ( 129,829円 )	14日目
108,767円 ( 119,644円 )	14日目
108,767円 ( 119,644円 )	14日目
88,643円 ( 97,507円 )	14日目
97,779円 ( 107,557円 )	14日目
139,754円 ( 153,729円 )	14日目
139,754円 ( 153,729円 )	14日目
127,285円 ( 140,014円 )	14日目
127,285円 ( 140,014円 )	14日目
105,557円 ( 116,113円 )	14日目
116,545円 ( 128,200円 )	14日目
162,964円 ( 179,260円 )	14日目
162,964円 ( 179,260円 )	14日目
148,666円 ( 163,533円 )	14日目
148,666円 ( 163,533円 )	14日目
122,717円 ( 134,989円 )	14日目
136,668円 ( 150,335円 )	14日目

詳細情報

基本情報

基本情報

株式会社アイテックシステムの製品です。
【特長】
・照明認識・調整器（以下ECIと略Electoronic Calibrate Identify）を搭載し、光shopのPWM電源と定電流電源のどちらも使用可能です
・ドーム型の反射板構造で、ワーク全体を均一拡散光で照射可能です
・低価格なので、装置のトータルコストの低減に大きく貢献できます
・照明方法は、均一な拡散光照明で幅広い用途に使用可能です
・用途は光沢のある金属やフィルム、プラスチック表面や曲面のワーク表面の異物汚れ、穴、文字認識等に最適です
・同軸落射照明TCA型と連結可能です
・ローアングルリング照明TRL型と連結可能です

ご注意

照明器のケーブル長は0.5ｍです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
