ステンレス タングレスインサート
- 通常単価(税別)
- 400円～4,200円
- 税込単価
- 440円～4,620円
タング折り取り不要で作業時間を大幅短縮したステンレス製タングレスインサート。【特長】・タングレス・イン...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
420円 ( 462円 ) | 1日目 |
450円 ( 495円 ) | 1日目 |
470円 ( 517円 ) | 1日目 |
400円 ( 440円 ) | 1日目 |
400円 ( 440円 ) | 1日目 |
430円 ( 473円 ) | 1日目 |
400円 ( 440円 ) | 1日目 |
400円 ( 440円 ) | 1日目 |
430円 ( 473円 ) | 1日目 |
400円 ( 440円 ) | 1日目 |
400円 ( 440円 ) | 1日目 |
420円 ( 462円 ) | 1日目 |
400円 ( 440円 ) | 1日目 |
410円 ( 451円 ) | 1日目 |
440円 ( 484円 ) | 1日目 |
440円 ( 484円 ) | 1日目 |
400円 ( 440円 ) | 1日目 |
420円 ( 462円 ) | 1日目 |
450円 ( 495円 ) | 1日目 |
420円 ( 462円 ) | 1日目 |
450円 ( 495円 ) | 1日目 |
530円 ( 583円 ) | 1日目 |
530円 ( 583円 ) | 1日目 |
540円 ( 594円 ) | 1日目 |
540円 ( 594円 ) | 1日目 |
560円 ( 616円 ) | 1日目 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
800円 ( 880円 ) | 1日目 |
1,460円 ( 1,606円 ) | 1日目 |
1,550円 ( 1,705円 ) | 1日目 |
3,820円 ( 4,202円 ) | 1日目 |
4,200円 ( 4,620円 ) | 1日目 |
1,410円 ( 1,551円 ) | 1日目 |
詳細情報
基本情報
タング折り取り不要で作業時間を大幅短縮したステンレス製タングレスインサート。
【特長】
・タングレス・インサートは菱形材をコイル状に加工したもの。
・雌ねじの補強用に挿入されると、スプリングバックの働きで母材に固定される。
・専用工具で、抜き取りも簡単に行なえます。大事な母材にキズはつきません。
・軟金属・鋳鉄・樹脂など雌ねじが弱い母材に挿入し使用することで、確実で強力なねじ締結力を得る。
・呼び：M2・M2.5・M2.6・M3・M4・M5・M6・M8・M10・M12・M16・M20。
・材質：ステンレス／表面処理：生地。
【用途】
・めねじ補修に最適。
・精密機器・ロボットに最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
ステンレス タングレスインサートの仕様
ステンレス タングレスインサートの外観
※こちらの商品画像は代表画像です。
ステンレス タングレスインサートの寸法図
（単位：mm）
| サイズ | 呼び長さ | 外径 | 巻数（±0.25巻き） | 適用ドリル径 |
|---|---|---|---|---|
| M2-0.4 | 1D | 2.50～2.79 | 3.250 | 2.1 |
| 1.5D | 5.625 | |||
| 2D | 8.000 | |||
| M2.5-0.45 | 1D | 3.20～3.70 | 3.750 | 2.6 |
| 1.5D | 6.125 | |||
| 2D | 8.500 | |||
| M2.6-0.45 | 1D | 3.30～3.60 | 3.875 | 2.8 |
| 1.5D | 6.375 | |||
| 2D | 8.875 | |||
| M3-0.5 | 1D | 3.80～4.35 | 4.000 | 3.1 |
| 1.5D | 6.625 | |||
| 2D | 9.250 | |||
| M4-0.7 | 1D | 5.05～5.60 | 3.875 | 4.2 |
| 1.5D | 6.375 | |||
| 2D | 8.875 | |||
| M5-0.8 | 2D | 6.20～6.80 | 9.875 | 5.2 |
| M6-1.0 | 1D | 7.40～7.95 | 4.250 | 6.3 |
| 1.5D | 7.125 | |||
| 2D | 10.000 | |||
| M8-1.25 | 1D | 9.80～10.35 | 4.625 | 8.4 |
| 1.5D | 7.375 | |||
| 2D | 10.250 | |||
| M10-1.5 | 1D | 11.90～12.50 | 5.000 | 10.5 |
| 1.5D | 8.000 | |||
| 2D | 1.1000 | |||
| M12-1.75 | 1D | 14.30～15.00 | 5.000 | 12.5 |
| 1.5D | 8.250 | |||
| 2D | 11.375 |
※一部の型番の情報のみ掲載しています。
特長
- 1.「の」の字のタングをなくし、挿入後のタング折り取り工程もなくなる。
- 2.専用工具で、抜き取りも簡単に行える。大事な母材にキズはつかない。
- 3.ピッチ飛びがおきない。修正工程や検査工程は省ける。
- 4.タング付き従来インサートに比べ、作業は容易。若干のコツは必要かもしれないが、作業者が限定されるような製品ではない。

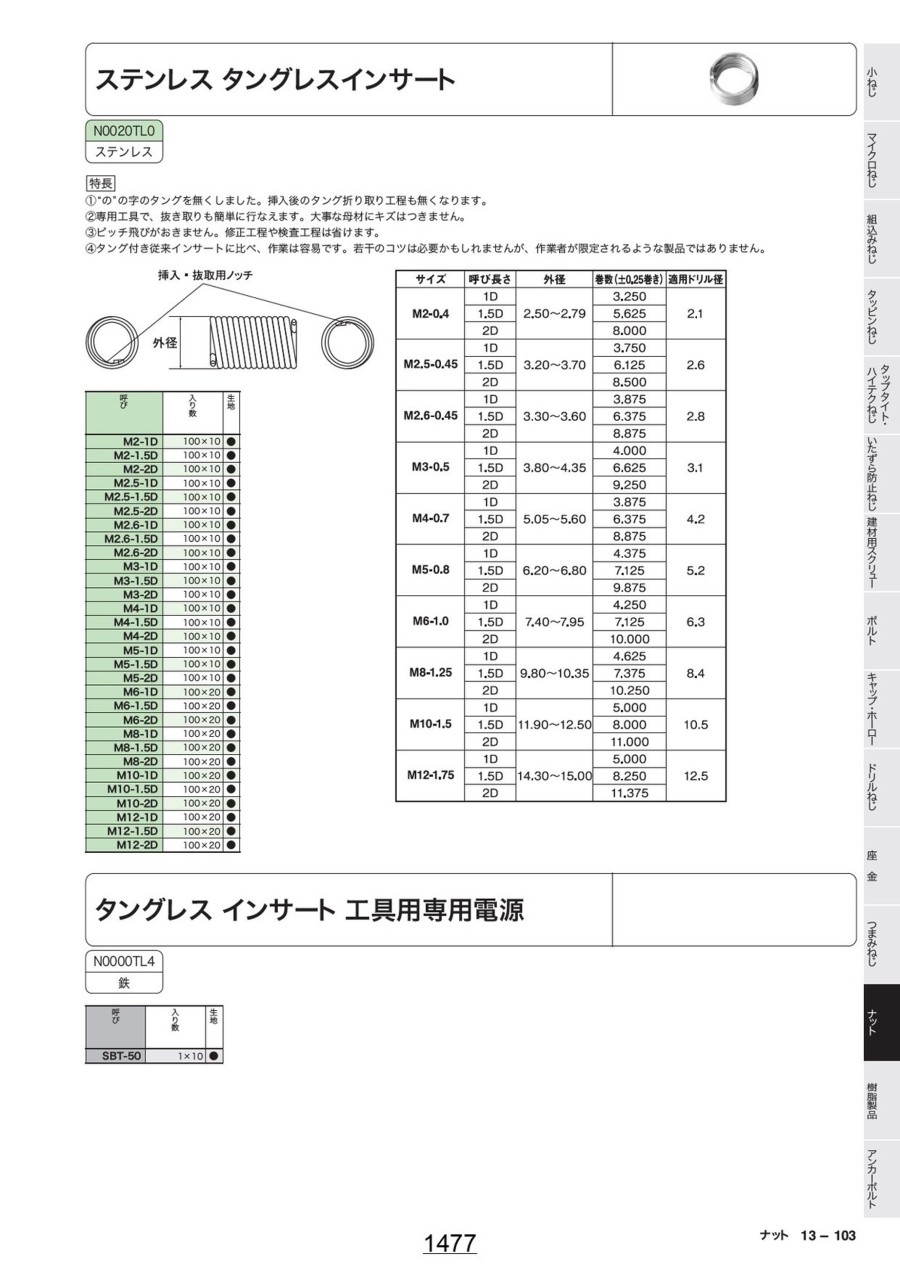

カタログ
