ピアスPAN（十字穴）【1～1500個入り】
未確定：候補が39型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
ピアスPANの外観
※こちらの商品画像は代表画像です。
ピアスPANの寸法図
（単位：mm）
| - | l | D | H | φd | d3 | y | I |
|---|---|---|---|---|---|---|---|
| 3.5×10 | 10±0.8 | 6.76～7.13 | 2.58～2.85 | 3.43～3.53 | 2.65～2.70 | 2.6MIN. | 全ネジ |
| 3.5×13 | 13±0.8 | 2.85～2.90 | 3.2MIN. | ||||
| 3.5×16 | 16±0.8 | ||||||
| 3.5×19 | 19±0.8 | ||||||
| 3.5×22 | 22±0.8 | ||||||
| 3.5×25 | 25±0.8 | ||||||
| 4×10 | 10±0.8 | 7.78～8.17 | 2.67～2.92 | 3.99～4.15 | 3.15～3.20 | 2.5MIN. | 全ネジ |
| 4×13 | 13±0.8 | 3.38～3.43 | 4.5MIN. | ||||
| 4×16 | 16±0.8 | ||||||
| 4×19 | 19±0.8 | 3.0MIN. | |||||
| 4×25 | 25±0.8 | ||||||
| 4×30 | 30±1.2 | ||||||
| 4×35 | 35±1.2 | 約30 | |||||
| 4×40 | 40±1.2 | ||||||
| 4×45 | 45±1.2 | 約37 | |||||
| 4×50 | 50±1.2 | 約30 | |||||
| 5×13 | 13±0.8 | 9.07～9.47 | 3.10～3.37 | 4.65～4.80 | 3.94～3.99 | 4.3MIN. | 全ネジ |
| 5×16 | 16±0.8 | ||||||
| 5×19 | 19±0.8 | ||||||
| 5×25 | 25±0.8 | ||||||
| 5×30 | 30±1.2 | ||||||
| 5×35 | 35±1.2 | ||||||
| 5×40 | 40±1.2 | ||||||
| 5×45 | 45±1.2 | ||||||
| 6×16 | 16±0.8 | 9.8～10.5 | 3.9±0.2 | 5.85～6.00 | 5.20～5.25 | 約4.54 | 全ネジ |
| 6×19 | 19±0.8 | 4.5MIN. | |||||
| 6×25 | 25±0.8 | ||||||
| 6×30 | 30±1.2 | ||||||
| 6×35 | 35±1.2 | ||||||
| 6×40 | 40±1.2 |
※一部の製品情報のみ掲載しています。
ねじ関連コンテンツ
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
400円 ( 440円 ) | 1日目 |
400円 ( 440円 ) | 1日目 |
400円 ( 440円 ) | 1日目 |
8,580円 ( 9,438円 ) | 1日目 |
6,080円 ( 6,688円 ) | 1日目 |
6,440円 ( 7,084円 ) | 1日目 |
6,000円 ( 6,600円 ) | 1日目 |
6,590円 ( 7,249円 ) | 1日目 |
5,300円 ( 5,830円 ) | 1日目 |
5,920円 ( 6,512円 ) | 1日目 |
5,270円 ( 5,797円 ) | 1日目 |
4,850円 ( 5,335円 ) | 1日目 |
10,368円 ( 11,405円 ) | 1日目 |
5,910円 ( 6,501円 ) | 1日目 |
5,570円 ( 6,127円 ) | 1日目 |
7,500円 ( 8,250円 ) | 1日目 |
7,200円 ( 7,920円 ) | 1日目 |
6,820円 ( 7,502円 ) | 1日目 |
7,000円 ( 7,700円 ) | 1日目 |
9,214円 ( 10,135円 ) | 1日目 |
9,662円 ( 10,628円 ) | 1日目 |
7,756円 ( 8,532円 ) | 1日目 |
5,310円 ( 5,841円 ) | 10日目 |
8,184円 ( 9,002円 ) | 1日目 |
5,680円 ( 6,248円 ) | 10日目 |
5,600円 ( 6,160円 ) | 1日目 |
4,890円 ( 5,379円 ) | 1日目 |
4,660円 ( 5,126円 ) | 1日目 |
5,290円 ( 5,819円 ) | 1日目 |
15,280円 ( 16,808円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
15,849円 ( 17,434円 ) | 1日目 |
9,528円 ( 10,481円 ) | 1日目 |
8,692円 ( 9,561円 ) | 1日目 |
詳細情報
基本情報
看板工事から役物・外壁の取り付けまで、あらゆる用途で使用されるなべ頭形状の万能型ドリルねじ。
【特長】
・呼び：M3・M3.5・M4・M5・M6。
・材質：スチール・SUS410。
・表面処理：なし、クロメートメッキ、三価ホワイト、三価ブラック、黒色クロメート、三価ステンコート、ステンレスメッキ、ジャーマン・ブラウンメッキ、スズメッキ、頭部塗装（ツヤ消し黒）、頭部塗装（黒）、黒色塗装、頭部塗装（白）。
※表面処理の「その他特殊処理」とは、下記仕様となっております。
※ST3W-ZEC：ZECコート-下地三価ホワイト。
※ST3B-ZEC：ZECコート-下地三価ブラック。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
※表面処理の「その他特殊処理」とは、下記仕様となっております。
ST3W-ZEC：ZECコート-下地三価ホワイト
ST3B-ZEC：ZECコート-下地三価ブラック

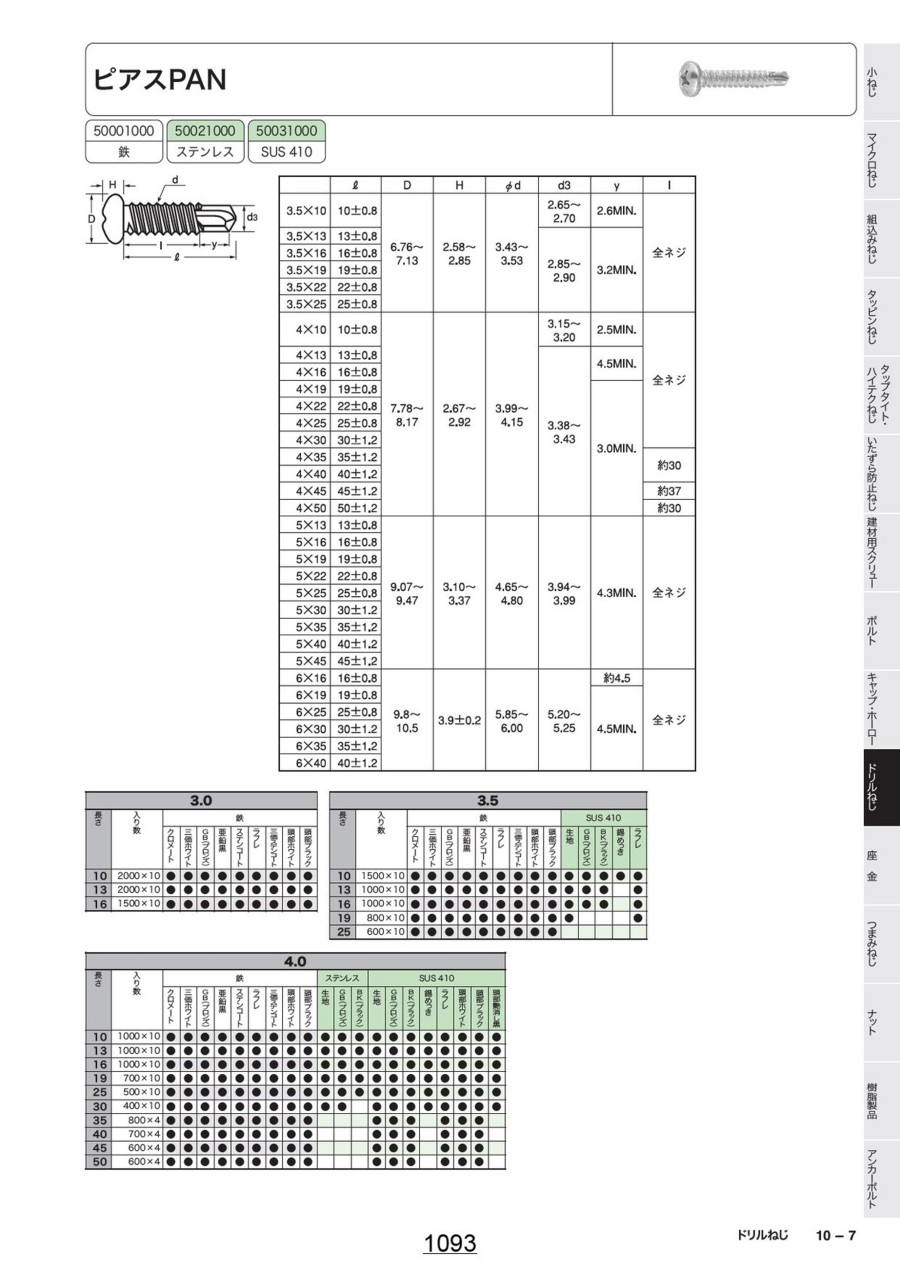

カタログ
商品担当おすすめ
九飛勢螺
ピアスPANナベ
日本パワーファスニング
MBテクス ナベ（鉄／SUS410）
ピアスPAN（十字穴）のレビュー
制御ボックス取り付けに使用しています
5
5.02023/09/05
制御ボックスをパネルに取り付けるために使用しています。ネジ頭の取り付け十字穴のつぶれと、ネジの曲がりを気にして下穴を開け...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QRoHS対応品でしょうか？
A
対応品です。
