鋼 フランジキャップ 富信製

鋼 フランジキャップ 富信製
通常単価:
16円~
通常出荷日:
2日目~

六角穴付ボルトにフランジが付いているボルト。
【特長】
・緩み止めやボルト頭部の相手材へのめり込み(座面陥没)防止にもなる。
・フランジキャップ、フランジ付六角穴付ボルトとも呼ばれる。
・全ねじ、半ねじは各メーカーなどの規格に準ずる。
・座面積が大きいので締付けられる物体座面部の陥没(カッピング現象)が防止出来る。
・座面部はボルト本体と一体成形されているのでスプリングワッシャーのようなヘタリが全くない。
・平滑な座面なので締付けトルクと軸力が安定する。
【用途】
・様々な箇所に使用される。

(i)ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

型番

31 の型番候補があります候補を表示

鋼 フランジキャップ 富信製の仕様

鋼 フランジキャップの外観

鋼 フランジキャップの外観

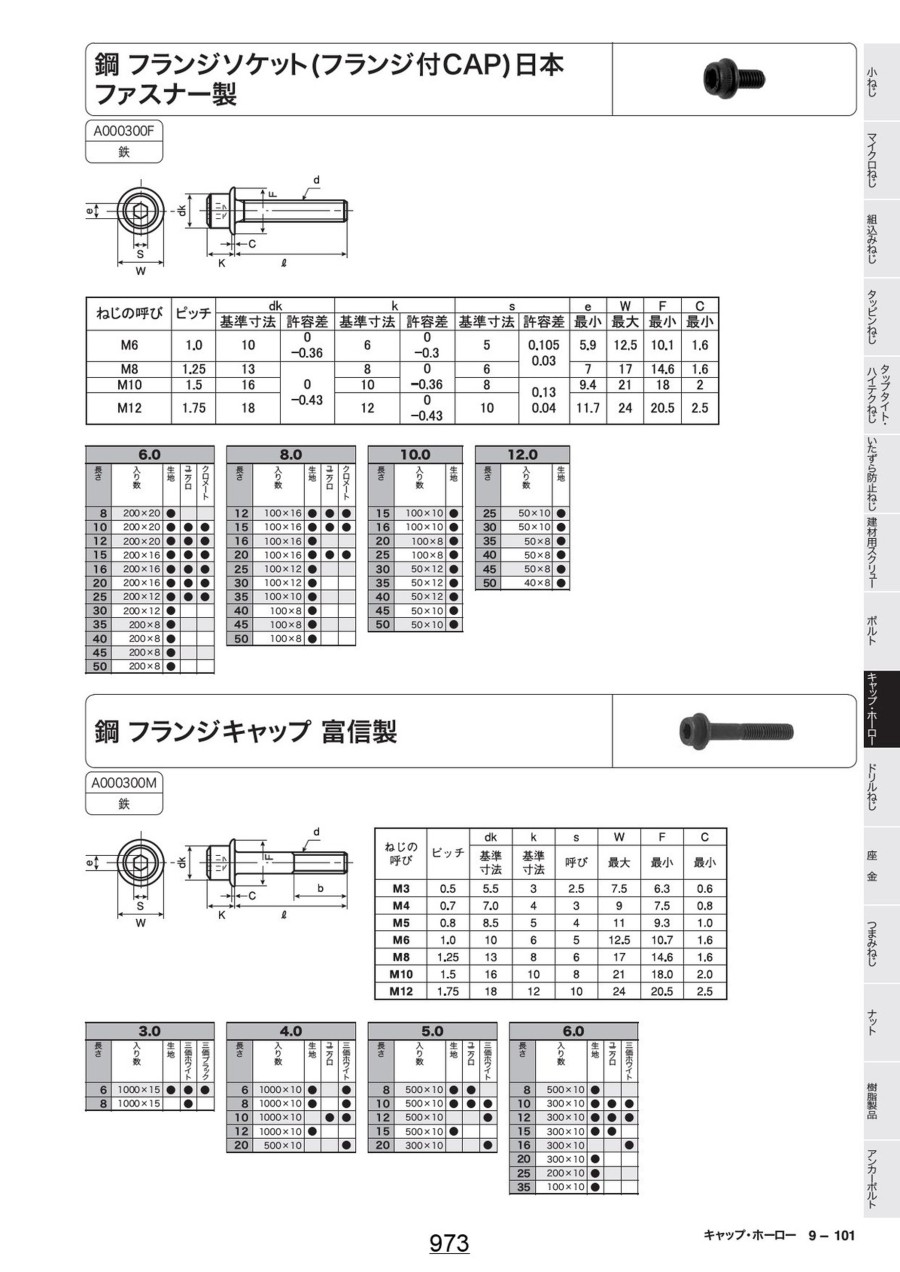

鋼 フランジキャップの寸法図

鋼 フランジキャップの寸法図

ねじの呼びピッチdkksWFC
基準寸法基準寸法呼び最大最小最小
M30.55.532.57.56.30.6
M40.77.04397.50.8
M50.88.554119.31.0
M61.0106512.510.71.6

単位:mm

鋼 フランジキャップの特長

  • 座面積が大きいので締付け物のキリ穴径(バカ穴)が大きくでき、その結果取付け作業がスムーズになる。
  • ワッシャー不要に依る部品点数減少効果が大きくなる。
  • 呼びM:3/4/5/6
  • 材質:スチール
  • 表面処理:なし、三価ホワイト、三価ブラック、ユニクロメッキ、ニッケルメッキ

※上記以外の製品情報につきましては、カタログを参照してください。

型番
CSHHFI-ST3B-M3-6
CSHHFI-ST3W-M3-6
CSHHFI-ST3W-M3-8
CSHHFI-ST3W-M4-6
CSHHFI-ST3W-M4-8
CSHHFI-ST3W-M4-10
CSHHFI-ST3W-M4-20
CSHHFI-ST3W-M5-10
CSHHFI-ST3W-M5-12
CSHHFI-ST3W-M5-20
CSHHFI-ST3W-M6-10
CSHHFI-ST3W-M6-12
CSHHFI-ST3W-M6-16
CSHHFI-ST-M3-6
CSHHFI-ST-M4-6
CSHHFI-ST-M4-8
CSHHFI-ST-M4-12
CSHHFI-ST-M5-8
CSHHFI-ST-M5-10
CSHHFI-ST-M5-15
CSHHFI-ST-M6-8
CSHHFI-ST-M6-10
CSHHFI-ST-M6-12
CSHHFI-ST-M6-15
CSHHFI-ST-M6-20
CSHHFI-ST-M6-25
CSHHFI-ST-M6-35
CSHHFI-STU-M5-10
CSHHFI-STU-M6-10
CSHHFI-STU-M6-12
CSHHFI-STU-M6-15
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSねじの呼び(M) 長さL(mm) ピッチ
(mm)
表面処理 強度区分(スチール)

37円

1個

2日目

対応360.5[三価クロメート] 三価ブラック10.9

26円

1個

2日目

対応360.5[三価クロメート] 三価ホワイト10.9

23円

1個

2日目

対応380.5[三価クロメート] 三価ホワイト10.9

30円

1個

2日目

対応460.7[三価クロメート] 三価ホワイト10.9

24円

1個

2日目

対応480.7[三価クロメート] 三価ホワイト10.9

24円

1個

2日目

対応4100.7[三価クロメート] 三価ホワイト10.9

27円

1個

2日目

対応4200.7[三価クロメート] 三価ホワイト10.9

25円

1個

2日目

対応5100.8[三価クロメート] 三価ホワイト10.9

25円

1個

2日目

対応5120.8[三価クロメート] 三価ホワイト10.9

28円

1個

2日目

対応5200.8[三価クロメート] 三価ホワイト10.9

30円

1個

2日目

対応6101[三価クロメート] 三価ホワイト10.9

30円

1個

2日目

対応6121[三価クロメート] 三価ホワイト10.9

30円

1個

2日目

対応6161[三価クロメート] 三価ホワイト10.9

18円

1個

2日目

対応360.5なし12.9

20円

1個

2日目

対応460.7なし12.9

16円

1個

2日目

対応480.7なし12.9

16円

1個

2日目

対応4120.7なし12.9

22円

1個

2日目

対応580.8なし12.9

17円

1個

2日目

対応5100.8なし12.9

18円

1個

2日目

対応5150.8なし12.9

25円

1個

2日目

対応681なし12.9

21円

1個

2日目

対応6101なし12.9

21円

1個

2日目

対応6121なし12.9

21円

1個

2日目

対応6151なし12.9

21円

1個

2日目

対応6201なし12.9

25円

1個

2日目

対応6251なし12.9

30円

1個

2日目

対応6351なし12.9

25円

1個

7日目

-5100.8[ユニクロメッキ] ユニクロメッキ10.9

30円

1個

2日目

-6101[ユニクロメッキ] ユニクロメッキ10.9

30円

1個

2日目

-6121[ユニクロメッキ] ユニクロメッキ10.9

30円

1個

2日目

-6151[ユニクロメッキ] ユニクロメッキ10.9

Loading...

  1. 1

商品担当おすすめ

六角ドライバー DH 画像

六角ドライバー DH

エンジニア

先端部が六角形状のドライバーです。六角穴付きネジのサイズに合わせて各種サイズがあります。六角穴付きネジの締め込み、取り外し作業に適しています。

六角ナット 1種 画像

六角ナット 1種

SUNCO

「鋼 フランジキャップ 富信製」と一緒にご使用いただける六角ナット1種です。

平座金-単品販売-  画像

平座金-単品販売-

ミスミ

固着具と部材との間のなじみをよくし、ボルトの回転を防止するワッシャーです。

基本情報

ねじ山種類 メートル並目 取付穴形状 六角穴 基本形状 標準(丸)
材質 スチール 追加形状 フランジ付 販売単位 バラ(1個から購入可能)

鋼 フランジキャップ 富信製のレビュー

この商品のレビューはありません レビューを書く

よくあるご質問(FAQ)

質問: 材質は何ですか?
回答: SCM435です。
