鋼 六角穴付き皿ボルト（皿キャップスクリュー）（SSS規格）【1～1000個入り】
- 通常単価(税別)
- 40円～13,504円
- 税込単価
- 44円～14,854円
頭部が皿のような形状になっている六角穴付ボルト。【特長】・皿ボルトと省略される事もあり、六角穴を六角レ...
詳細を確認- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
鋼 六角穴付き皿ボルト（皿キャップスクリュー）（SSS規格）東工舎金属製策所製の仕様
鋼 六角穴付き皿ボルトの外観
鋼 六角穴付き皿ボルトの寸法図
| 呼び | dk | k | S | t | |||||
|---|---|---|---|---|---|---|---|---|---|
| d | 最大 （理論寸法） |
最小 （実寸法） |
最大 | 最小 | 呼び | 最大 | 最小 | 最大 | 最小 |
| M4 | 8.8 | 7.64 | 2.4 | 2.16 | 2.5 | 2.58 | 2.52 | 1.8 | 1.55 |
| M6 | 12.8 | 11.57 | 3.5 | 3.12 | 4 | 4.105 | 4.030 | 2.5 | 2.25 |
| M10 | 21.2 | 19.48 | 5.7 | 5.32 | 6 | 6.105 | 6.030 | 4.4 | 4.1 |
単位：mm
- ※ 上記以外の製品情報につきましては、弊社サポートセンターへお問い合わせください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,825円 ( 8,608円 ) | 1日目 |
40円 ( 44円 ) | 1日目 |
13,504円 ( 14,854円 ) | 1日目 |
詳細情報
基本情報
頭部が皿のような形状になっている六角穴付ボルト。
【特長】
・皿ボルトと省略される事もあり、六角穴を六角レンチ等で締め付けていく。
・六角レンチで締め付けるという特性上、+頭の皿小ネジより呼び径の大きなタイプも存在する。
・頭部形状は呼び径が同じなら皿小ねじとほぼ同じだが規格や特注の六角穴付皿ボルトもあるので注意が必要。
【用途】
・基本的には皿小ねじと同じだが、締めた後に見える頭部の穴が六角形になる。
・十字穴を見せたくない場合に主に使用。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

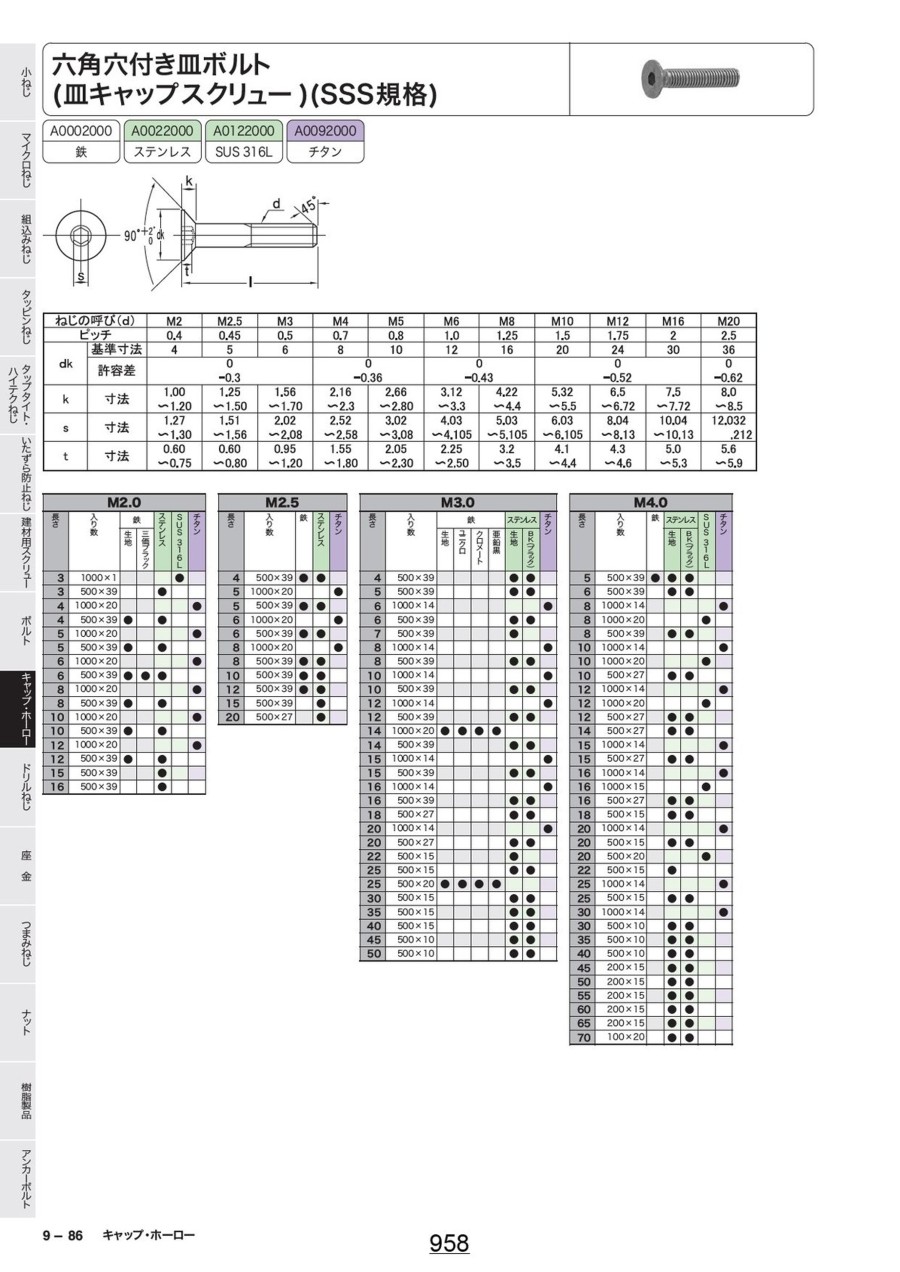

カタログ
