鋼 六角穴付き皿ボルト（皿キャップスクリュー）（JIS-B1194）
- 通常単価(税別)
- 33円
- 税込単価
- 36円
通常出荷日：1日目
頭部が皿のような形状になっている六角穴付ボルト。【特長】・皿ボルトと省略される事もあり、六角穴を六角レ...
詳細を確認- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
CSHCSH-STNB-M5-10の仕様・寸法情報
ねじの呼び(M)
5
長さL(mm)
10
材質
[スチール] スチール
表面処理
[ニッケルメッキ] 黒ニッケル
詳細形状
皿
ねじ山種類
メートル並目
ピッチ(mm)
0.8
追加形状
標準
販売単位
バラ(1個から購入可能)
強度区分（スチール）
12.9
ねじ種類
全ねじ
ねじM径
M5
サイズ（X表記）(mm)
M5X10
サイズ（-表記）(mm)
M5-10
商品情報
鋼 六角穴付き皿ボルト（皿キャップスクリュー）（JIS-B1194）極東製作所製の仕様
鋼 六角穴付き皿ボルトの外観
鋼 六角穴付き皿ボルトの寸法図
| 呼び | dk | k | S | t | ||
|---|---|---|---|---|---|---|
| d | 最大 （理論寸法） |
最小 （実寸法） |
最大 | 基準寸法 | 許容差 | 最小 |
| M3 | 6.72 | 5.54 | 1.86 | 2.0 | +0.06 +0.02 |
1.1 |
| M4 | 8.96 | 7.53 | 2.48 | 2.5 | +0.08 +0.02 |
1.5 |
| M8 | 17.92 | 15.24 | 4.96 | 5.0 | +0.14 +0.02 |
3.0 |
単位：mm
- ※ 上記以外の製品情報につきましては、弊社サポートセンターまでお問合せください。
詳細情報
基本情報
頭部が皿のような形状になっている六角穴付ボルト。
【特長】
・皿ボルトと省略される事もあり、六角穴を六角レンチ等で締め付ける。
・六角レンチで締め付けるという特性上、+頭の皿小ネジより呼び径の大きなタイプも存在する。
・頭部形状は呼び径が同じなら皿小ねじとほぼ同じだが規格や特注の六角穴付皿ボルトもあるので注意が必要。
【用途】
・基本的には皿小ねじと同じだが、締めた後に見える頭部の穴が六角形になる。
・十字穴を見せたくない場合に主に使用。
ご注意
- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

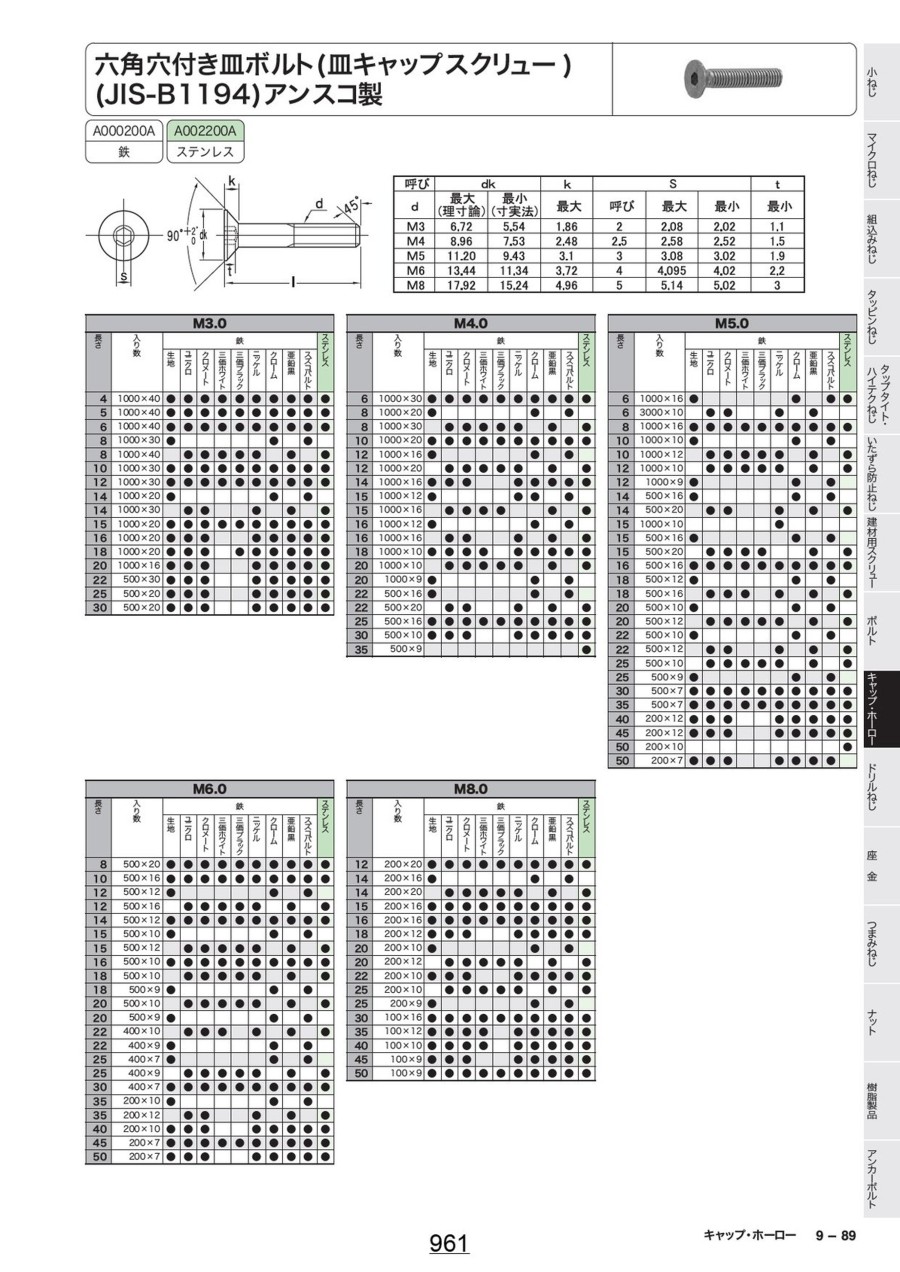

カタログ
商品担当おすすめ
鋼 六角穴付き皿ボルト（皿キャップスクリュー）（JIS-B1194）の型番CSHCSH-STNB-M5-10のページです。
型番CSHCSH-STNB-M5-10に関する仕様情報を記載しております。
鋼 六角穴付き皿ボルト（皿キャップスクリュー）（JIS-B1194）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q頭部系はどの位になりますか？
A
頭部は呼び径の2倍になります。
