メカニカル部品技術窓口
絞り込み条件
未確定：候補が640型番あります。
ねじの呼び(M)
~mm- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 14
- 16
- 20
長さL(mm)
~mm- 5
- 6
- 8
- 10
- 12
- 14
- 15
- 16
- 18
- 20
- 22
- 25
- 27
- 28
- 30
- 32
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 70
- 75
- 80
- 85
- 90
- 95
- 100
- 105
- 110
- 115
- 120
- 125
- 130
- 135
- 140
- 145
- 150
- 155
- 160
強度区分（スチール）
~mm- 10.9
- 12.9
表面処理
- 黒色酸化被膜
- 三価クロメート
- 三価ブラック
- 三価ホワイト
- ユニクロメッキ
- ユニクロメッキ
ピッチ(mm)
~mm- 0.5
- 0.7
- 0.8
- 1
- 1.25
- 1.5
- 1.75
- 2
- 2.5
販売単位
詳細形状
- 標準
- 標準
出荷日
- すべて
- 当日出荷可能
- 1日以内
- 3日以内
- 9日以内
- 10日以内
六角穴付きボルト（キャップスクリュー） 日産ネジ製【1～500個入り】
- 通常単価(税別)
- 28円～40,168円
- 税込単価
- 31円～44,185円
通常出荷日：在庫品1日目～10日目一部当日出荷可能
六角穴付ボルト（キャップボルト）は円筒形の頭部に六角形の穴が開いているボルト。【特長】・締め付けには六...
詳細を確認- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が640型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

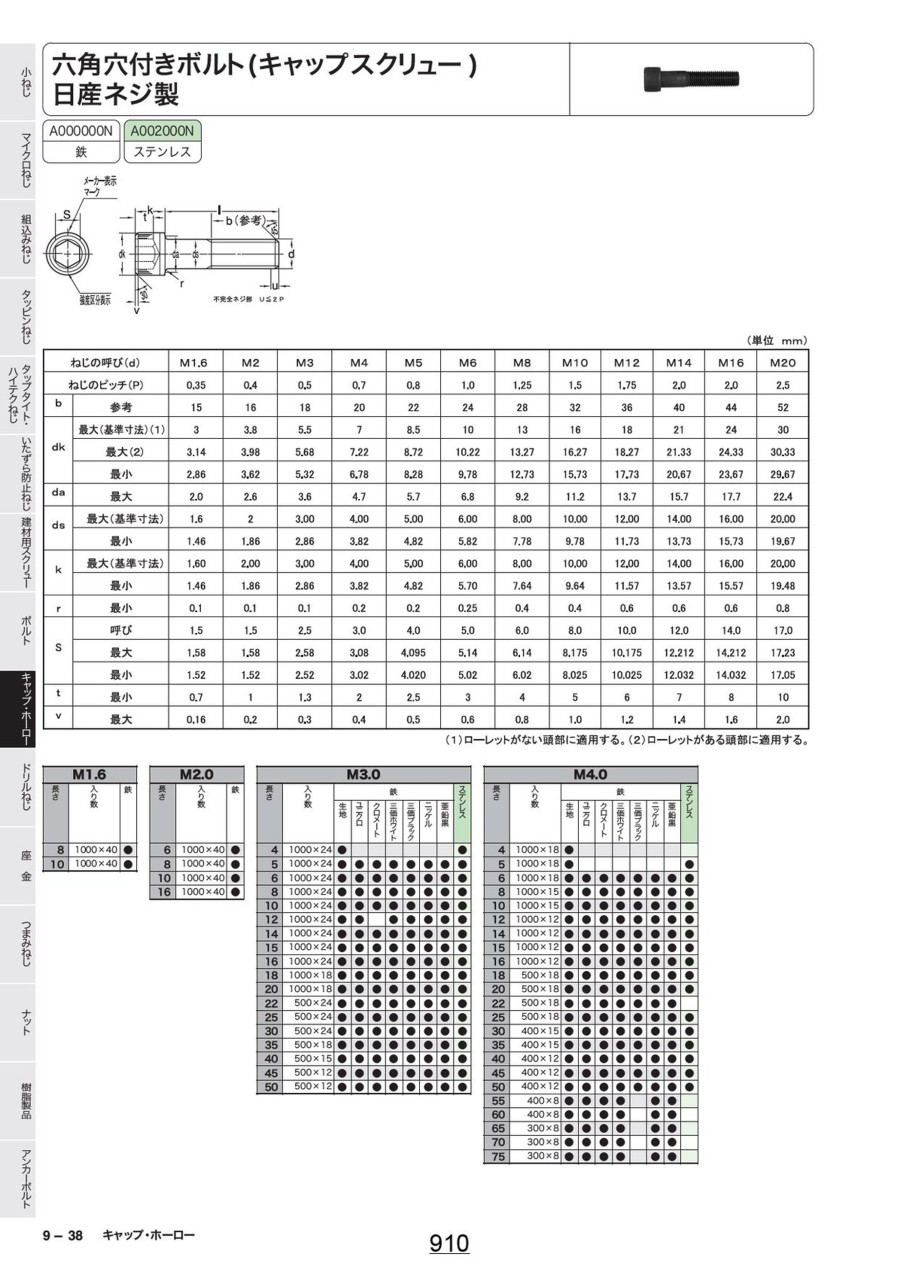

外形図
規格表
単位：mm
| ねじの呼び（d） | ねじのピッチ（P） | b | dk | da | ds | k | r | S | t | v | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 参考 | 最大 （基準寸法）（1） | 最大 （2） | 最小 | 最大 | 最大 （基準寸法） | 最小 | 最大 （基準寸法） | 最小 | 最小 | 呼び | 最大 | 最小 | 最小 | 最大 | ||
| M1.6 | 0.35 | 15 | 3 | 3.14 | 2.86 | 2 | 1.6 | 1.46 | 1.6 | 1.46 | 0.1 | 1.5 | 1.58 | 1.52 | 0.7 | 0.16 |
| M3 | 0.5 | 18 | 5.5 | 5.68 | 5.32 | 3.6 | 3 | 2.86 | 3 | 2.86 | 0.1 | 2.5 | 2.58 | 2.52 | 1.3 | 0.3 |
| M4 | 0.7 | 20 | 7 | 7.22 | 6.78 | 4.7 | 4 | 3.82 | 4 | 3.82 | 0.2 | 3 | 3.08 | 3.02 | 2 | 0.4 |
| M5 | 0.8 | 22 | 8.5 | 8.72 | 8.28 | 5.7 | 5 | 4.82 | 5 | 4.82 | 0.2 | 4 | 4.095 | 4.02 | 2.5 | 0.5 |
| M6 | 1 | 24 | 10 | 10.22 | 9.78 | 6.8 | 6 | 5.82 | 6 | 5.7 | 0.25 | 5 | 5.14 | 5.02 | 3 | 0.6 |
| M8 | 1.25 | 28 | 13 | 13.27 | 12.73 | 9.2 | 8 | 7.78 | 8 | 7.64 | 0.4 | 6 | 6.14 | 6.02 | 4 | 0.8 |
| M10 | 1.5 | 32 | 16 | 16.27 | 15.73 | 11.2 | 10 | 9.78 | 10 | 9.64 | 0.4 | 8 | 8.175 | 8.025 | 5 | 1 |
| M12 | 1.75 | 36 | 18 | 18.27 | 17.73 | 13.7 | 12 | 11.73 | 12 | 11.57 | 0.6 | 10 | 10.175 | 10.025 | 6 | 1.2 |
| M14 | 2 | 40 | 21 | 21.33 | 20.67 | 15.7 | 14 | 13.73 | 14 | 13.57 | 0.6 | 12 | 12.212 | 12.032 | 7 | 1.4 |
| M16 | 2 | 44 | 24 | 24.33 | 23.67 | 17.7 | 16 | 15.73 | 16 | 15.57 | 0.6 | 14 | 14.212 | 14.032 | 8 | 1.6 |
| M20 | 2.5 | 52 | 30 | 30.33 | 29.67 | 22.4 | 20 | 19.67 | 20 | 19.48 | 0.8 | 17 | 17.23 | 17.05 | 10 | 2 |
（1）ローレットがない頭部に適用する。
（2）ローレットがある頭部に適用する。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,656円 ( 1,822円 ) | 1日目 |
1,810円 ( 1,991円 ) | 1日目 |
1,682円 ( 1,850円 ) | 1日目 |
2,026円 ( 2,229円 ) | 1日目 |
2,178円 ( 2,396円 ) | 1日目 |
2,676円 ( 2,944円 ) | 1日目 |
2,898円 ( 3,188円 ) | 1日目 |
3,220円 ( 3,542円 ) | 1日目 |
3,242円 ( 3,566円 ) | 1日目 |
3,810円 ( 4,191円 ) | 1日目 |
3,820円 ( 4,202円 ) | 1日目 |
4,032円 ( 4,435円 ) | 1日目 |
4,576円 ( 5,034円 ) | 1日目 |
4,590円 ( 5,049円 ) | 1日目 |
3,428円 ( 3,771円 ) | 1日目 |
1,492円 ( 1,641円 ) | 在庫品1日目当日出荷可能 |
1,740円 ( 1,914円 ) | 1日目 |
6,480円 ( 7,128円 ) | 在庫品1日目当日出荷可能 |
1,736円 ( 1,910円 ) | 1日目 |
1,794円 ( 1,973円 ) | 1日目 |
1,768円 ( 1,945円 ) | 1日目 |
1,934円 ( 2,127円 ) | 在庫品1日目当日出荷可能 |
1,824円 ( 2,006円 ) | 1日目 |
2,486円 ( 2,735円 ) | 1日目 |
2,348円 ( 2,583円 ) | 1日目 |
2,844円 ( 3,128円 ) | 1日目 |
3,576円 ( 3,934円 ) | 1日目 |
2,584円 ( 2,842円 ) | 1日目 |
944円 ( 1,038円 ) | 在庫品1日目当日出荷可能 |
992円 ( 1,091円 ) | 1日目 |
1,268円 ( 1,395円 ) | 1日目 |
12,780円 ( 14,058円 ) | 10日目 |
1,490円 ( 1,639円 ) | 1日目 |
1,548円 ( 1,703円 ) | 1日目 |
1,684円 ( 1,852円 ) | 1日目 |
1,734円 ( 1,907円 ) | 1日目 |
17,438円 ( 19,182円 ) | 1日目 |
2,280円 ( 2,508円 ) | 在庫品1日目当日出荷可能 |
1,548円 ( 1,703円 ) | 1日目 |
1,854円 ( 2,039円 ) | 在庫品1日目当日出荷可能 |
1,734円 ( 1,907円 ) | 1日目 |
2,382円 ( 2,620円 ) | 1日目 |
2,252円 ( 2,477円 ) | 1日目 |
3,106円 ( 3,417円 ) | 1日目 |
6,560円 ( 7,216円 ) | 在庫品1日目当日出荷可能 |
2,464円 ( 2,710円 ) | 1日目 |
922円 ( 1,014円 ) | 1日目 |
760円 ( 836円 ) | 1日目 |
766円 ( 843円 ) | 1日目 |
864円 ( 950円 ) | 1日目 |
884円 ( 972円 ) | 1日目 |
820円 ( 902円 ) | 1日目 |
1,040円 ( 1,144円 ) | 1日目 |
786円 ( 865円 ) | 1日目 |
874円 ( 961円 ) | 1日目 |
854円 ( 939円 ) | 1日目 |
778円 ( 856円 ) | 1日目 |
16,328円 ( 17,961円 ) | 1日目 |
836円 ( 920円 ) | 1日目 |
964円 ( 1,060円 ) | 1日目 |
詳細情報
基本情報
六角穴付ボルト（キャップボルト）は円筒形の頭部に六角形の穴が開いているボルト。
【特長】
・締め付けには六角レンチを使用。キャップスクリューやソケットスクリューとも呼ばれる。
・六角レンチはサイズピッタリのものしか使えない為、ボルトを壊すことなく強い締め付けが可能。
【材質】
スチール。
【表面処理】
なし、黒色酸化被膜、三価ブラック、三価ホワイト、ユニクロメッキ、クロメートメッキ、ニッケルメッキ、黒色クロメート。
ご注意
- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
カタログ
商品担当おすすめ
六角穴付きボルト（キャップスクリュー） 日産ネジ製のレビュー
ボルト締結の面圧測定実験
5
5.02023/04/14
ボルトを締めた際に、部品間に生じる面圧を測定する実験に使用。
急に予定より細いボルトも測定することになったが、実験機材の...もっと読む
0人が参考にしています。
M穴まで距離があって、ボルトの強度を重視する場所に。
3
3.02021/06/08
各メーカーの半ねじボルト関係に言える事だが、
ネジ切り部の長さを、あと３割位長くして欲しい、
付け根にネジが切って無けれ...もっと読む
0人が参考にしています。
機械のネジ交換に使用
5
5.02021/03/30
長年の使用で消耗したネジの交換に使いました。問題なく使えています。
0人が参考にしています。
加工治具の部品
5
5.02020/12/29
必要な数量だけ購入できて無駄がありません
送料無料なのも助かります
0人が参考にしています。
固定
5
5.02019/12/29
ごく普通のネジです、品質に不満はありません。
少量購入出来るので良いです
0人が参考にしています。
よくあるご質問（FAQ）
Q鋼種は何がありますか？
A
SCM435とSUSXM-7です。
