六角穴付きボルト（キャップスクリュー） 日本鋲螺製（NBI）【1～50個入り】
- 通常単価(税別)
- 422円～16,374円
- 税込単価
- 464円～18,011円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
六角穴付ボルト（キャップボルト）は円筒形の頭部に六角形の穴が開いているボルト。【特長】・締め付けには六...
詳細を確認- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が94型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
単位：mm
| ねじの呼び（d） | ねじのピッチ（P） | b | dk | da | ds | k | r | S | t | v | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 参考 | 最大 | 最小 | 最大 | 最大 | 最小 | 最大 | 最小 | 最小 | 呼び寸法 | 最大（12.9） | 最大（10.9） | 最小 | 最小 | 最大 | ||
| M5 | 0.8 | 22 | 8.72 | 8.28 | 5.7 | 5 | 4.82 | 5 | 4.82 | 0.2 | 4 | 4.095 | 4.095 | 4.02 | 2.5 | 0.5 |
| M8 | 1.25 | 28 | 13.27 | 12.73 | 9.2 | 8 | 7.78 | 8 | 7.64 | 0.4 | 6 | 6.14 | 6.14 | 6.02 | 4 | 0.8 |
| M10 | 1.5 | 32 | 16.27 | 15.73 | 11.2 | 10 | 9.78 | 10 | 9.64 | 0.4 | 8 | 8.175 | 8.175 | 8.025 | 5 | 1 |
| M12 | 1.75 | 36 | 18.27 | 17.73 | 13.7 | 12 | 11.73 | 12 | 11.57 | 0.6 | 10 | 10.175 | 10.175 | 10.025 | 6 | 1.2 |
| M16 | 2 | 44 | 24.33 | 23.67 | 17.7 | 16 | 15.73 | 16 | 15.57 | 0.6 | 14 | 14.212 | 14.212 | 14.032 | 8 | 1.6 |
| M20 | 2.5 | 52 | 30.33 | 29.67 | 22.4 | 20 | 19.67 | 20 | 19.48 | 0.8 | 17 | 17.23 | 17.23 | 17.05 | 10 | 2 |
| M22 | 2.5 | 56 | 33.39 | 32.61 | 24.4 | 22 | 21.67 | 22 | 21.48 | 0.8 | 17 | - | 17.23 | 17.05 | 11 | 2.2 |
| M24 | 3 | 60 | 36.39 | 35.61 | 26.4 | 24 | 23.67 | 24 | 23.48 | 0.8 | 19 | - | 19.275 | 19.065 | 12 | 2.4 |
| M30 | 3.5 | 72 | 45.39 | 44.61 | 33.4 | 30 | 29.67 | 30 | 29.48 | 1 | 22 | - | 22.275 | 22.065 | 15.5 | 3 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,334円 ( 1,467円 ) | 在庫品1日目当日出荷可能 |
1,480円 ( 1,628円 ) | 1日目 |
1,378円 ( 1,516円 ) | 1日目 |
1,488円 ( 1,637円 ) | 1日目 |
1,618円 ( 1,780円 ) | 1日目 |
1,754円 ( 1,929円 ) | 在庫品1日目当日出荷可能 |
1,598円 ( 1,758円 ) | 1日目 |
1,628円 ( 1,791円 ) | 1日目 |
1,498円 ( 1,648円 ) | 1日目 |
1,544円 ( 1,698円 ) | 1日目 |
4,794円 ( 5,273円 ) | 1日目 |
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
13,454円 ( 14,799円 ) | 1日目 |
14,022円 ( 15,424円 ) | 1日目 |
2,220円 ( 2,442円 ) | 1日目 |
3,206円 ( 3,527円 ) | 1日目 |
2,392円 ( 2,631円 ) | 1日目 |
3,466円 ( 3,813円 ) | 1日目 |
16,374円 ( 18,011円 ) | 1日目 |
1,920円 ( 2,112円 ) | 在庫品1日目当日出荷可能 |
1,472円 ( 1,619円 ) | 在庫品1日目当日出荷可能 |
1,350円 ( 1,485円 ) | 1日目 |
1,488円 ( 1,637円 ) | 1日目 |
1,374円 ( 1,511円 ) | 1日目 |
1,508円 ( 1,659円 ) | 1日目 |
2,360円 ( 2,596円 ) | 在庫品1日目当日出荷可能 |
1,600円 ( 1,760円 ) | 1日目 |
2,520円 ( 2,772円 ) | 在庫品1日目当日出荷可能 |
1,538円 ( 1,692円 ) | 在庫品1日目当日出荷可能 |
4,594円 ( 5,053円 ) | 1日目 |
830円 ( 913円 ) | 1日目 |
976円 ( 1,074円 ) | 1日目 |
778円 ( 856円 ) | 1日目 |
956円 ( 1,052円 ) | 1日目 |
1,216円 ( 1,338円 ) | 1日目 |
1,116円 ( 1,228円 ) | 1日目 |
422円 ( 464円 ) | 1日目 |
856円 ( 942円 ) | 1日目 |
882円 ( 970円 ) | 1日目 |
1,024円 ( 1,126円 ) | 在庫品1日目当日出荷可能 |
974円 ( 1,071円 ) | 在庫品1日目当日出荷可能 |
1,224円 ( 1,346円 ) | 1日目 |
1,104円 ( 1,214円 ) | 1日目 |
796円 ( 876円 ) | 1日目 |
932円 ( 1,025円 ) | 1日目 |
962円 ( 1,058円 ) | 在庫品1日目当日出荷可能 |
1,004円 ( 1,104円 ) | 在庫品1日目当日出荷可能 |
1,084円 ( 1,192円 ) | 1日目 |
1,114円 ( 1,225円 ) | 1日目 |
1,314円 ( 1,445円 ) | 1日目 |
1,122円 ( 1,234円 ) | 1日目 |
1,210円 ( 1,331円 ) | 1日目 |
1,658円 ( 1,824円 ) | 在庫品1日目当日出荷可能 |
954円 ( 1,049円 ) | 1日目 |
7,274円 ( 8,001円 ) | 1日目 |
1,072円 ( 1,179円 ) | 1日目 |
738円 ( 812円 ) | 1日目 |
822円 ( 904円 ) | 1日目 |
884円 ( 972円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 1日目 |
詳細情報
基本情報
六角穴付ボルト（キャップボルト）は円筒形の頭部に六角形の穴が開いているボルト。
【特長】
・締め付けには六角レンチを使用。キャップスクリューやソケットスクリューとも呼ばれる。
・六角レンチはサイズピッタリのものしか使えない為、ボルトを壊すことなく強い締め付けが可能。
【材質】
スチール、ステンレス。
【表面処理】
なし、三価ホワイト、ユニクロメッキ、クロメートメッキ、ニッケルメッキ、ダクロタイズド、ジオメット処理、ジャーマン・ブラウンメッキ。
ご注意
- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

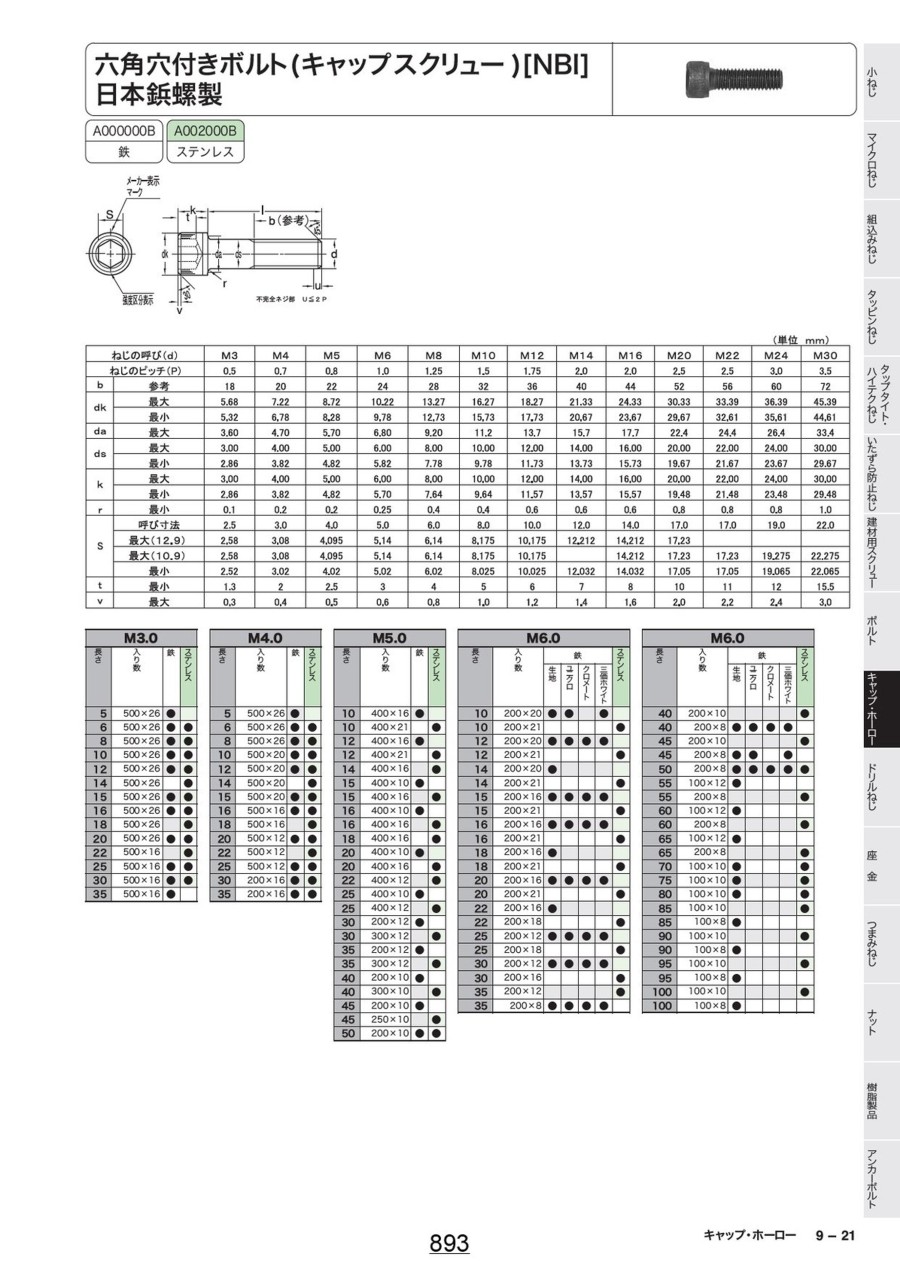

カタログ
商品担当おすすめ
六角穴付きボルト（キャップスクリュー） 日本鋲螺製（NBI）のレビュー
機械組立
4
4.02018/02/26
少数から購入でき、単価も商社で購入する程度ですので、便利です。
直送で届いたので、梱包が少し過剰な気がしました。
0人が参考にしています。
よくあるご質問（FAQ）
Q鋼種は何がありますか？
A
SCM435とSUSXM-7です。
