LED同軸照明（拡散光） LFV3シリーズ

カタログ |

通常単価(税別): 88,002円～556,000円

税込単価: 96,802円～611,600円

通常出荷日：5日目～10日目

【特長】・カメラと同軸上から拡散光を均一に照射。【用途】・光沢表面や鏡面の欠陥・キズ・刻印・凹み検査／...

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

よく一緒に見られています

シーシーエス

通常出荷日：5 日目～

よく一緒に見られています

シーシーエス

通常出荷日：5 日目～

未確定：候補が28型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

■拡散を自由にカスタマイズ

■高画素カメラに対応した同軸照明

■構成例

製品仕様

※1 PODシリーズでは、LED照明のピーク電流および消費電力を確認し、PODの仕様表に記載されている出力電流および出力電力の範囲内でご使用ください。

使用例

撮像例：金属コネクターフードの刻印文字撮像

内容	文字認識
ワーク	コネクタフード
提案前	LEDバー照明
提案後	LFV3-50RD
結果	刻印文字の強調

撮像例：基板のスルーホール撮像

内容	外観検査
ワーク	基盤
提案前	LEDリング照明
提案後	LFV3-100RD
結果	均一度の向上

性能・試験情報

データ：相対放射照度グラフ/均一度（代表例）

※撮影しているデータは参考用です。製品の品質を保証するものではありません。

■LFV3-35RD

相対放射照度グラフ※1 （LWD特性※2）

※1 光軸上の放射照度
※2 照明からワークまでの照射距離

均一度（相対放射輝度）

型番リスト

表示件数

型番

発光色

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

最小発注数量

青色	40.1～60	46	30.1～50	48	3.1～4	3.2	30.1～40	38	1個
赤色	40.1～60	46	30.1～50	48	3.1～4	3.7	30.1～40	38	1個
白色	40.1～60	46	30.1～50	48	3.1～4	3.2	30.1～40	38	1個
青色	40.1～60	46	50.1～80	75	3.1～4	3.1	30.1～40	39	1個
赤色	40.1～60	46	50.1～80	75	3.1～4	3.1	30.1～40	39	1個
白色	40.1～60	46	50.1～80	75	3.1～4	3.7	30.1～40	39	1個
青色	40.1～60	52	50.1～80	54	4.1～5	4.6	40.1～70	44	1個
赤色	40.1～60	52	50.1～80	54	4.1～5	4.6	40.1～70	44	1個
白色	40.1～60	52	50.1～80	54	4.1～5	4.6	40.1～70	44	1個
青色	40.1～60	60	80.1～100	94	8.1～10	9.1	40.1～70	57	1個
白色	40.1～60	60	80.1～100	94	10.1～20	11	40.1～70	57	1個
青色	100.1～150	110	80.1～100	94	10.1～20	17	40.1～70	57	1個
赤色	100.1～150	110	80.1～100	94	10.1～20	17	40.1～70	57	1個
白色	100.1～150	110	80.1～100	94	10.1～20	20	40.1～70	57	1個
青色	80.1～100	84	100.1～150	120	10.1～20	16	70.1～100	78	1個
赤色	80.1～100	84	100.1～150	120	10.1～20	13	70.1～100	78	1個
白色	80.1～100	84	100.1～150	120	10.1～20	19	70.1～100	78	1個
青色	100.1～150	110	100.1～150	148	20.1～30	27	101～	105	1個
白色	100.1～150	110	100.1～150	148	20.1～30	27	101～	105	1個
青色	100.1～150	142	150.1～200	182	30.1～40	38	101～	135	1個
赤色	100.1～150	142	150.1～200	182	30.1～40	31	101～	135	1個
白色	100.1～150	142	150.1～200	182	40.1～50	46	101～	135	1個
赤色	200.1～250	226	250.1～400	272	40.1～50	43	101～	207	1個
白色	200.1～250	226	250.1～400	272	50.1～80	64	101～	207	1個
青色	10～25	20	30.1～50	36	1.1～2	1.3	15.1～20	20	1個
白色	10～25	20	30.1～50	36	2.1～3	2.3	15.1～20	20	1個
青色	25.1～40	30	30.1～50	41	3.1～4	3.4	20.1～30	24	1個
白色	25.1～40	30	30.1～50	41	4.1～5	4.1	20.1～30	24	1個

通常単価(税別) (税込単価)	通常出荷日

103,505円 ( 113,856円 )	10日目
101,999円 ( 112,199円 )	5日目
115,006円 ( 126,507円 )	5日目
115,006円 ( 126,507円 )	5日目
101,999円 ( 112,199円 )	5日目
115,006円 ( 126,507円 )	5日目
145,000円 ( 159,500円 )	10日目
121,000円 ( 133,100円 )	5日目
145,000円 ( 159,500円 )	5日目
157,000円 ( 172,700円 )	5日目
157,000円 ( 172,700円 )	5日目
205,000円 ( 225,500円 )	10日目
181,000円 ( 199,100円 )	10日目
205,000円 ( 225,500円 )	5日目
181,000円 ( 199,100円 )	5日目
157,000円 ( 172,700円 )	5日目
181,000円 ( 199,100円 )	5日目
290,000円 ( 319,000円 )	5日目
290,000円 ( 319,000円 )	5日目
387,000円 ( 425,700円 )	10日目
326,000円 ( 358,600円 )	5日目
387,000円 ( 425,700円 )	5日目
459,000円 ( 504,900円 )	10日目
556,000円 ( 611,600円 )	5日目
88,002円 ( 96,802円 )	5日目
88,002円 ( 96,802円 )	5日目
104,999円 ( 115,499円 )	5日目
104,999円 ( 115,499円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・カメラと同軸上から拡散光を均一に照射。
【用途】
・光沢表面や鏡面の欠陥・キズ・刻印・凹み検査／プリント基板のパターン検査／ガラスの寸法計測/樹脂成型品のキズ・凹み検査など。

ご注意

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

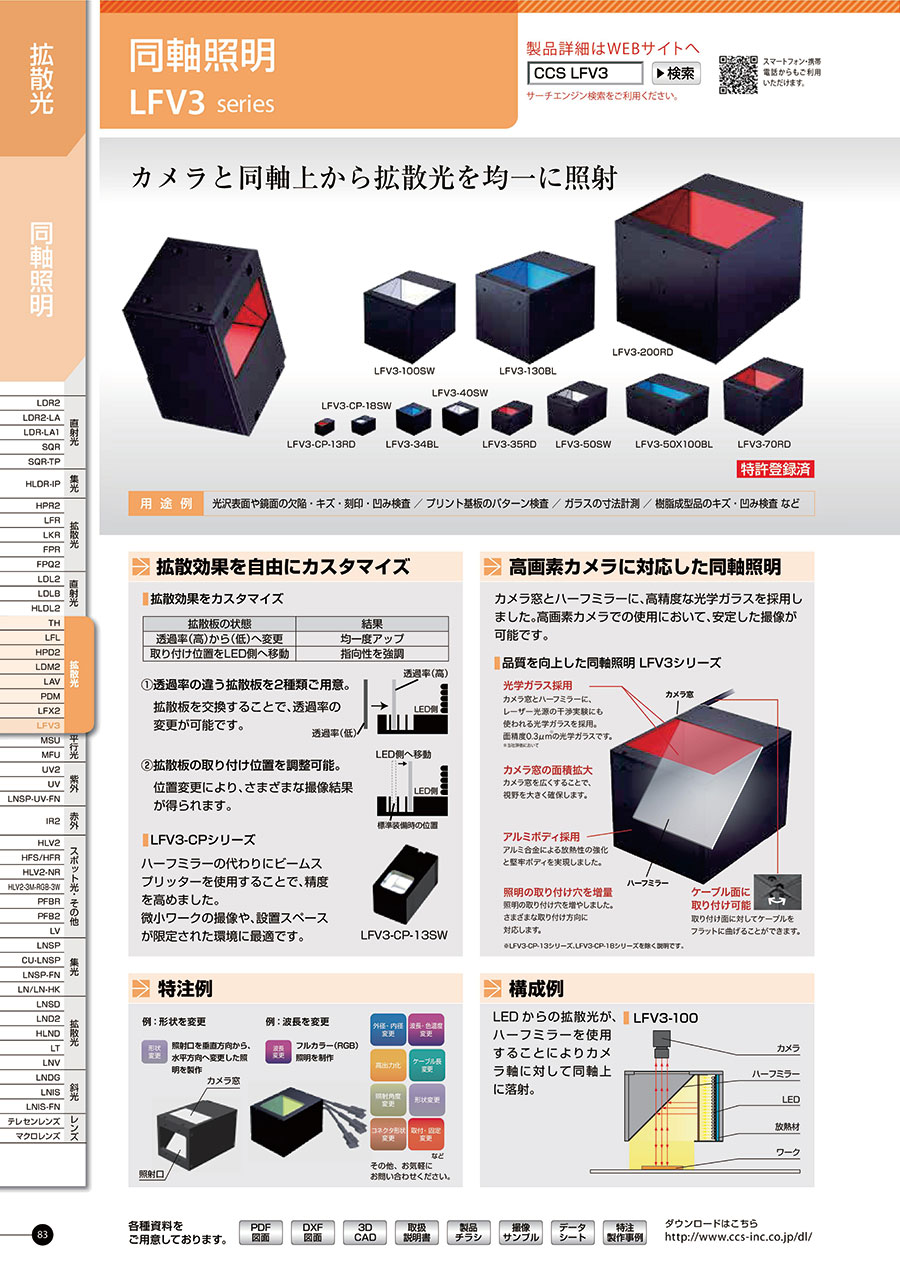

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
