LEDドーム照明（拡散光） LAVシリーズ
- 通常単価(税別)
- 217,000円～244,996円
- 税込単価
- 238,700円～269,496円
【特長】・拡散光照明と同軸照明の複合型照明です。・光沢のある曲面状のワークもムラなく均一照射します。【...
詳細を確認- 上記の「通常価格」は 本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
※LAV-80SW2／BL2／GR2の発光面はφ54です
製品仕様
| 型番 | LED発光色 | 消費電力 | ピーク発光波長／ 相関色温度 | 推奨電源 | 質量 |
|---|---|---|---|---|---|
| LAV-80RD2 | 赤色 | 24V／3.6W | 630nm | PD3 POD※1 | 190g |
| LAV-80SW2 | 白色 | 24V／5.0W | 5,500K | ||
| LAV-80BL2 | 青色 | 470nm | |||
| LAV-80GR2 | 緑色 | 525nm |
※電源は2チャネル仕様をご使用ください。
※1 PODシリーズでは、LED照明のピーク電流および消費電力を確認し、PODの仕様表に記載されている出力電流および出力電力の範囲内でご使用ください。
| 照射部 | 消費電力 |
|---|---|
| 同軸照射部 | 赤色：1.0W 白・青・緑色：1.6W |
| 拡散照射部 | 赤色：2.6W 白・青・緑色：3.4W |
各部を個別に調光する際は、2チャネル仕様の電源をご使用ください。
使用例
撮像例：コネクタピンの外観撮像
ワーク：コネクタピン
商品特長詳細
構成例（LAV-80）
詳細情報
基本情報
【特長】
・拡散光照明と同軸照明の複合型照明です。
・光沢のある曲面状のワークもムラなく均一照射します。
【用途】
・金メッキ不良検査／封止内の対象物検査／光沢面の異物付着検査／光沢面の文字認識・印字検査／電子部品の寸法計測など。
ご注意
- 上記の「通常価格」は 本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

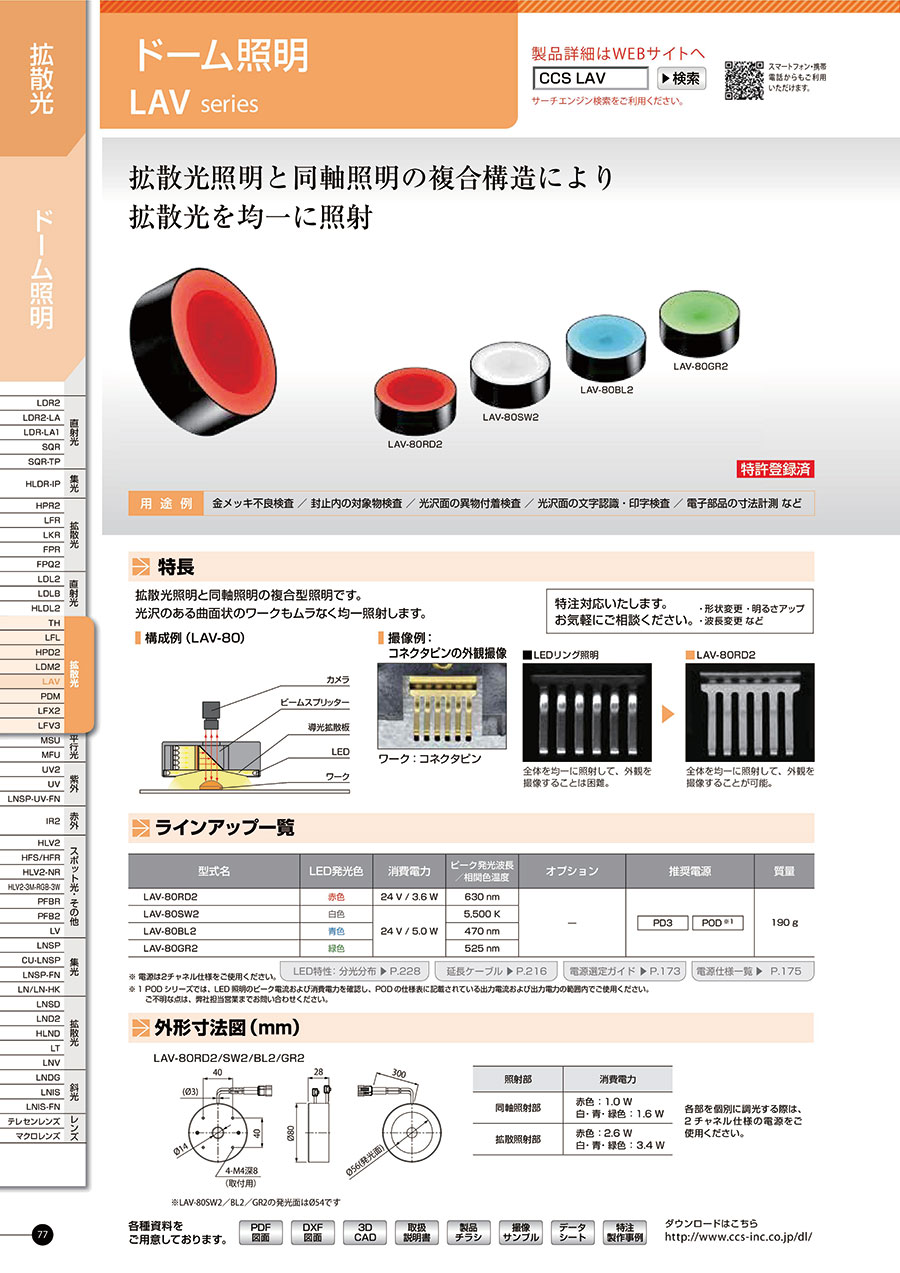

カタログ
