LEDリング型ローアングル照明（直射光） LDR-LA1シリーズ

カタログ |

通常単価(税別): 104,999円～210,000円

税込単価: 115,499円～231,000円

通常出荷日：5日目～10日目

【特長】・水平方向を向いた発光部からローアングルで直射光を照射。【用途】・各種エッジ検出／金属表面の刻...

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

よく一緒に見られています

シーシーエス

通常出荷日：5 日目～

よく一緒に見られています

シーシーエス

通常出荷日：5 日目～

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

LEDを水平方向に実装

構成例

LEDを水平方向に1列実装することで、厚み10mmの薄型を実現しました。ワークに近い距離での設置が可能なため、省スペース化に貢献します。

LEDが水平方向に向き合う形でリング状に配置。ワークに対して至近距離まで近づけて使用することが可能。

LDR-146-LA1の断面構造イメージ

製品仕様

※PODシリーズでは、LED照明のピーク電流および消費電力を確認し、PODの仕様表に記載されている出力電流および出力電力の範囲内でご使用ください。

使用例

撮影例：プラスチックケース表面の外観撮像

内容	外観検査
ワーク	プラスチックケース
提案前	室内灯
提案後	LDR-146BL2-LA
結果	傷を抽出

撮影例：ボタン型電池の外観撮像

内容	外観検査
ワーク	ボタン型電池
提案前	LEDリング照明
提案後	LDR-75RD2-LA1
結果	傷を抽出

性能・試験情報

データ：相対放射照度グラフ/均一度（代表例）

※掲載しているデータは参考用です。製品の品質を保証するものではありません。

相対放射照度グラフ^※1（LWD特性^※2）
^※1 光軸上の放射照度 ^※2照明からワークまでの照射距離

均一度（相対放射照度）

型番リスト

表示件数

型番

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

内径寸法（範囲）

(mm)

内径寸法

(mm)

ピーク発光波長

(nm)

最小発注数量

青色	50.1～80	75	3.1～4	3.8	40.1～50	46	470	1個
赤色	50.1～80	75	2.1～3	2.6	40.1～50	46	630	1個
白色	50.1～80	75	3.1～4	3.8	40.1～50	46	-	1個
青色	80.1～100	96	3.1～4	3.8	50.1～70	60	470	1個
赤色	80.1～100	96	3.1～4	3.1	50.1～70	60	630	1個
白色	80.1～100	96	3.1～4	3.8	50.1～70	60	-	1個
青色	130.1～150	146	6.1～8	6.1	101～130	110	470	1個
赤色	130.1～150	146	4.1～5	4.6	101～130	110	630	1個
白色	130.1～150	146	5.1～6	6	101～130	110	-	1個
赤色	150.1～200	176	6.1～8	6.1	131～200	140	630	1個
白色	150.1～200	176	6.1～8	7.6	131～200	140	-	1個
赤色	200～	206	6.1～8	7.1	131～200	170	630	1個

通常単価(税別) (税込単価)	通常出荷日

124,002円 ( 136,402円 )	5日目
104,999円 ( 115,499円 )	7日目
124,002円 ( 136,402円 )	5日目
125,097円 ( 137,607円 )	10日目
116,996円 ( 128,696円 )	10日目
138,997円 ( 152,897円 )	5日目
188,994円 ( 207,893円 )	10日目
154,007円 ( 169,408円 )	5日目
188,994円 ( 207,893円 )	5日目
169,000円 ( 185,900円 )	10日目
210,000円 ( 231,000円 )	10日目
181,000円 ( 199,100円 )	10日目

詳細情報

基本情報

基本情報

【特長】
・水平方向を向いた発光部からローアングルで直射光を照射。
【用途】
・各種エッジ検出／金属表面の刻印・キズ・汚れ検査／ウエハー上の異物検査／シュリンクフィルムの結合部検査／ゴムの凹凸文字認識など。

ご注意

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

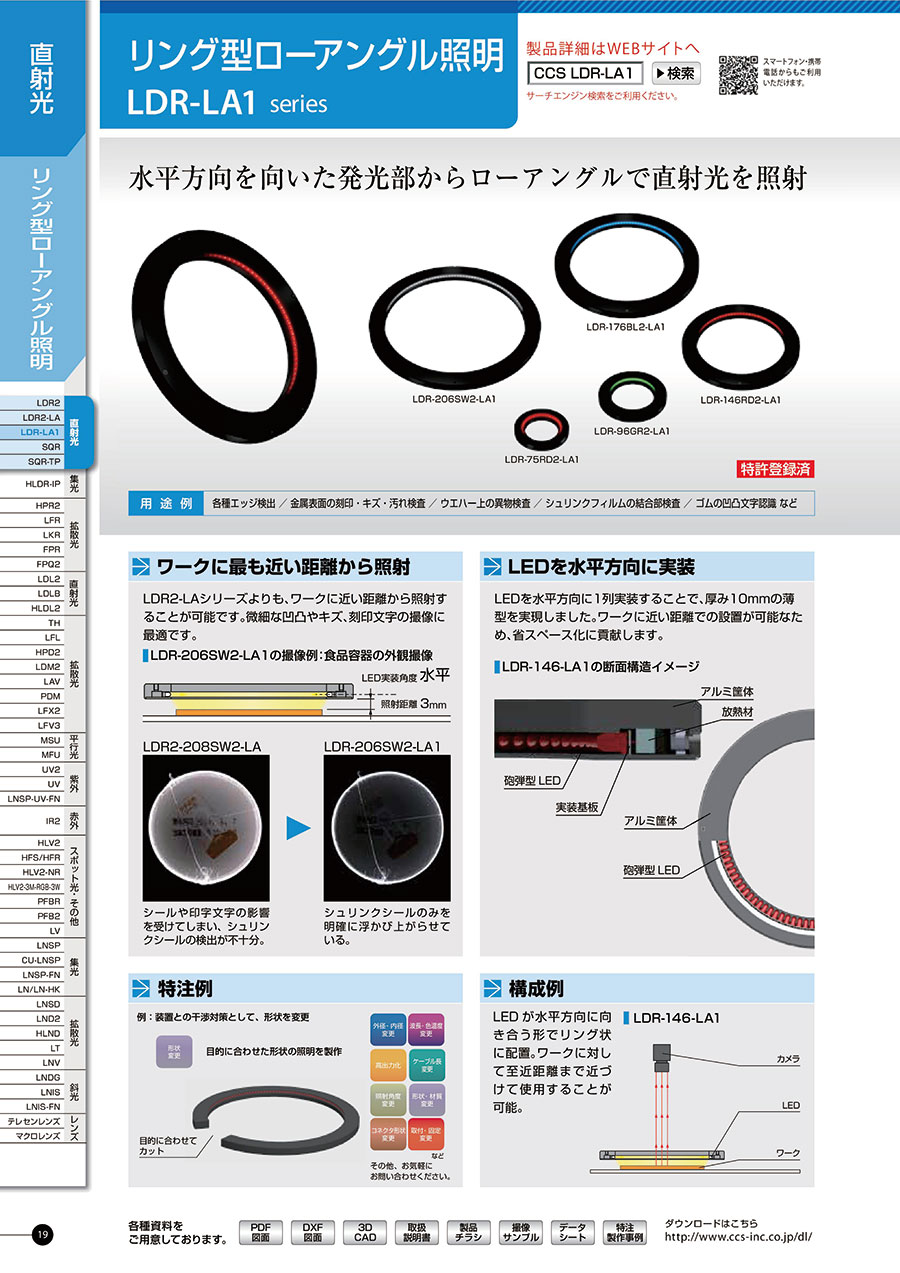

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
