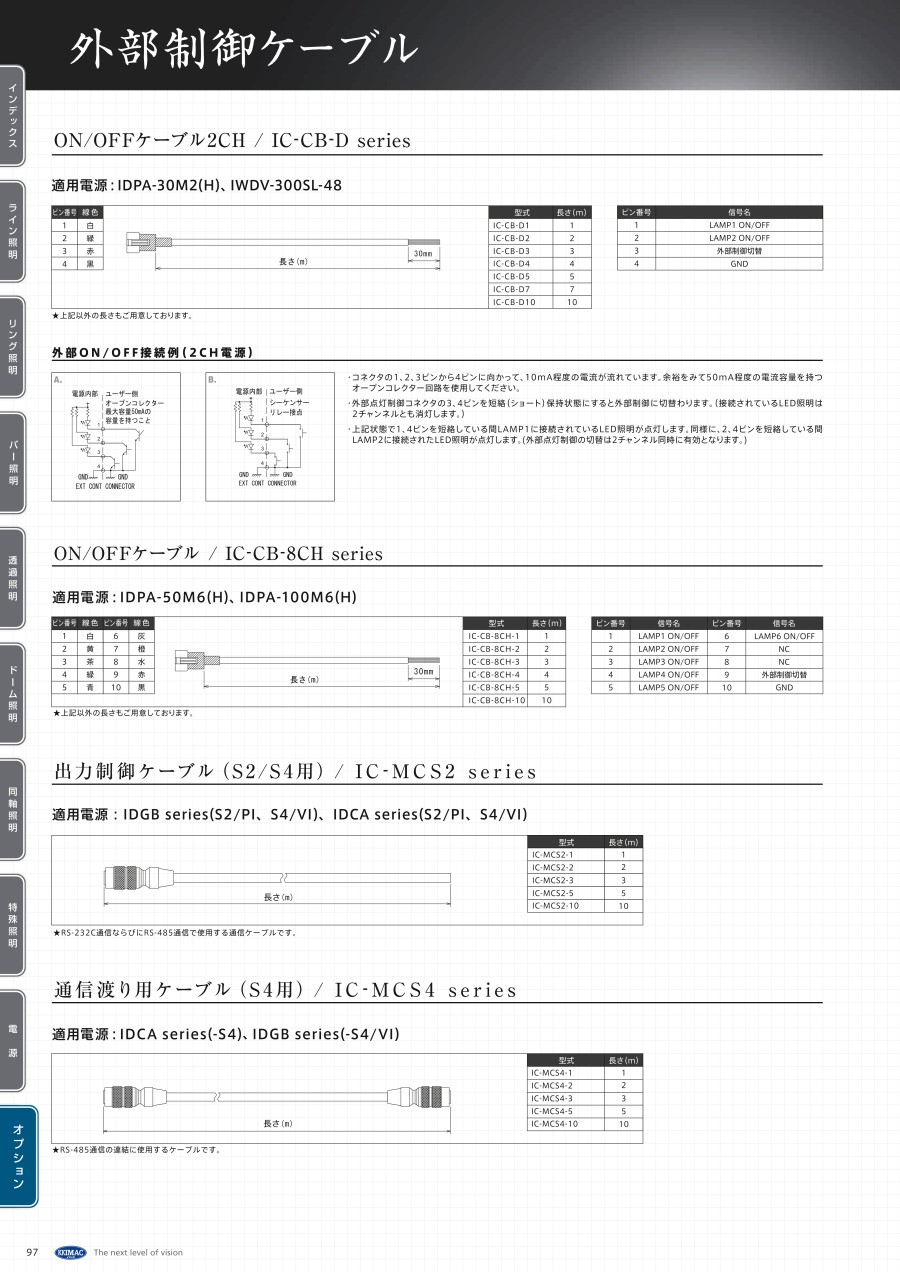

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005678887/221005678887_001_20230801115855.jpg" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><ul class="m-list"><li>適用電源：IDCA series（-S4）、IDGB series（-S4／VI）</li></ul><div class="m-unit"><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of3"><h4 class="m-h4--wysiwyg">IC-MCS4-1</h4><table class="m-table"><tbody><tr><th style="text-align: left;">長さ</th><td style="text-align: center;">1m</td></tr><tr><th style="text-align: left;">電源側コネクタ</th><td style="text-align: center;">HR10A-7P-4P73</td></tr><tr><th style="text-align: left;">使用温度</th><td style="text-align: center;">0～+40℃</td></tr><tr><th style="text-align: left;">使用湿度</th><td style="text-align: center;">35～70%（non condensing）</td></tr><tr><th style="text-align: left;">質量</th><td style="text-align: center;">60g</td></tr></tbody></table></div><div class="m-cols__1of3"><h4 class="m-h4--wysiwyg">IC-MCS4-3</h4><table class="m-table"><tbody><tr><th style="text-align: left;">長さ</th><td style="text-align: center;">3m</td></tr><tr><th style="text-align: left;">電源側コネクタ</th><td style="text-align: center;">HR10A-7P-4P73</td></tr><tr><th style="text-align: left;">使用温度</th><td style="text-align: center;">0～+40℃</td></tr><tr><th style="text-align: left;">使用湿度</th><td style="text-align: center;">35～70%（non condensing）</td></tr><tr><th style="text-align: left;">質量</th><td style="text-align: center;">130g</td></tr></tbody></table></div><div class="m-cols__1of3"><h4 class="m-h4--wysiwyg">IC-MCS4-5</h4><table class="m-table"><tbody><tr><th style="text-align: left;">長さ</th><td style="text-align: center;">5m</td></tr><tr><th style="text-align: left;">電源側コネクタ</th><td style="text-align: center;">HR10A-7P-4P73</td></tr><tr><th style="text-align: left;">使用温度</th><td style="text-align: center;">0～+40℃</td></tr><tr><th style="text-align: left;">使用湿度</th><td style="text-align: center;">35～70%（non condensing）</td></tr><tr><th style="text-align: left;">質量</th><td style="text-align: center;">200g</td></tr></tbody></table></div></div></div></div>
