レイマック（旧：イマック）

電源用外部 ON/OFFケーブル 2ch IC-CB-Dシリーズ

電源用外部 ON/OFFケーブル 2ch IC-CB-Dシリーズ
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

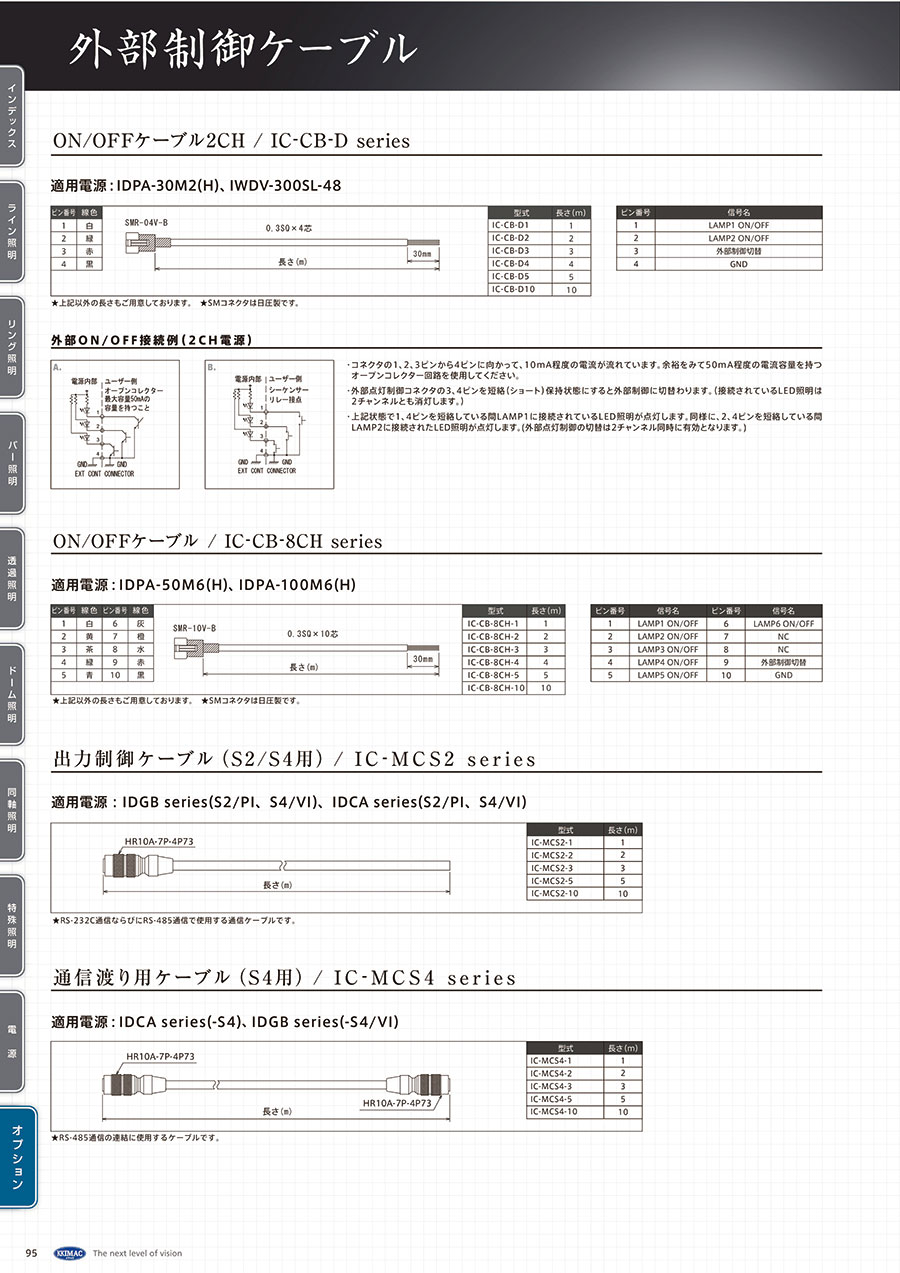

外形図

外形寸法図・ピン番号

製品仕様

ピン番号信号名
1LAMP1 ON／OFF
2LAMP2 ON／OFF
3外部制御切替
4GND

IC-CB-D1

長さ1m
電源側コネクタSM connector（SMR-04V-B）
使用温度0～+40℃
使用湿度35～70%（non condensing）
質量50g

IC-CB-D3

長さ3m
電源側コネクタSM connector（SMR-04V-B）
使用温度0～+40℃
使用湿度35～70%（non condensing）
質量150g

IC-CB-D5

長さ5m
電源側コネクタSM connector（SMR-04V-B）
使用温度0～+40℃
使用湿度35～70%（non condensing）
質量210g

外部ON／OFF接続例（2CH電源）

接続例A・B
  • コネクタの1、2、3ピンから4ピンに向かって、10mA程度の電流が流れている。余裕をみて50mA程度の電流容量を持つオープンコレクター回路を使用してください。
  • 外部点灯制御コネクタの3、4ピンを短絡（ショート）保持状態にすると外部制御に切替わる。（接続されているLED照明は2チャンネルとも消灯。）
  • 上記状態で1、4ピンを短絡している間LAMP1に接続されているLED照明が点灯。同様に、2、4ピンを短絡している間LAMP2に接続されたLED照明が点灯。（外部点灯制御の切替は2チャンネル同時に有効）。

開発秘話



画像処理は、照明の色・光の当たり方によって全く異なる検査結果になることがあるため、数千機種以上の製品ラインナップでお客様のニーズに応えています。
更に、FA事業で培った設計ノウハウ・加工技術を活用し、新製品開発やカスタム品の設計を日々行っています。

型番リスト

表示件数
  • 1
    • 型番
    IC-CB-D1
    IC-CB-D3
    IC-CB-D5

    ケーブル長さ

    (m)

    		最小発注数量
    1
    1個
    3
    1個
    5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,859円
    ( 6,445円 )
    5日目
    8,149円
    ( 8,964円 )
    5日目
    9,587円
    ( 10,546円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    IDPA-30M2・IWDV-300SL-48用照明ON/OFF制御ケーブル。
    【特長】
    ・長さ1m、3m、5mをラインナップ。
    【用途】
    ・電源を外部から制御（ON／OFF）する場合に使用。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    電源用外部 ON/OFFケーブル 2ch IC-CB-Dシリーズのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q2mの長さはできますか？
    A
    1m／3m／5m以外でも1m単位で対応可能です。
