レイマック（旧：イマック）

角型面照明（間接光） IPQCシリーズ

カタログ

通常単価(税別): 60,695円～85,366円

税込単価: 66,765円～93,903円

通常出荷日：5日目～15日目

高照度・高均一斜光型間接光照明。【特長】・4方向からローアングルで照射する間接光照明。・発光色：白／赤...

よく一緒に見られています

レイマック（旧：イマック）

通常出荷日：10 日目～

よく一緒に見られています

レイマック（旧：イマック）

通常出荷日：15 日目

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

発光面が四角になっているため賞味期限などの印字検査などに最適

製品仕様

型番	発光色	消費電力（W）	入力電圧	SAG（※）	適用電源	外形図
IPQC-35□	R	4.2	DC12V	FF	ILP-30M2 IDGBシリーズその他、オーバードライブ電源など	1
	W	4.7
	B	4.7
IPQC-51□	R	6.5		FF		2
	W	6.8
	B	6.8
IPQC-78□	R	11.5		FF		3
	W	12.5
	B	12.5
IPQC-99□	R	16.5		FF		4
	W	19		FA
	B	18		FF
IPQC-123□	R	21		FF		5
	W	24		D8
	B	22.5		E9

型番表の□には、発光色（R=赤、W=白、B=青）が入る。

※ SAGとはSAG電源における最大電圧設定値。

商品特長詳細

従来品との明るさ比較（参考値）

ドーム照明から無影斜光照明へ

標準仕様から反射板を外すことで、ドーム照明から無影斜光照明に変わる

効果：均一斜光照射でテカリの影響を受けない画像が得られる

リング照明とIPQC-78Wの比較

リング照明とIPQC-99Wの比較

型番リスト

表示件数

型番

発光色

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

高さ H（伸縮タイプはMAX値）

(mm)

セット内容

最小発注数量

ブルー	25.1～40	35	30.1～50	35	4.1～5	4.7	30	本体のみ	1個
レッド	25.1～40	35	30.1～50	35	4.1～5	4.2	30	本体のみ	1個
ブルー	40.1～60	51	50.1～80	51	6.1～8	6.8	30	本体のみ	1個
レッド	40.1～60	51	50.1～80	51	6.1～8	6.5	30	本体のみ	1個
ブルー	60.1～80	78	50.1～80	78	10.1～20	12.5	30	本体のみ	1個
レッド	60.1～80	78	50.1～80	78	10.1～20	11.5	30	本体のみ	1個
ブルー	80.1～100	99	80.1～100	99	10.1～20	18	30	本体のみ	1個
レッド	80.1～100	99	80.1～100	99	10.1～20	16.5	30	本体のみ	1個

通常単価(税別) (税込単価)	通常出荷日

60,695円 ( 66,765円 )	10日目
60,695円 ( 66,765円 )	5日目
65,305円 ( 71,836円 )	10日目
65,305円 ( 71,836円 )	15日目
71,067円 ( 78,174円 )	15日目
71,067円 ( 78,174円 )	15日目
85,366円 ( 93,903円 )	15日目
76,829円 ( 84,512円 )	15日目

詳細情報

基本情報

基本情報

高照度・高均一斜光型間接光照明。
【特長】
・4方向からローアングルで照射する間接光照明。
・発光色：白／赤／青から選択可能。
【用途】
・ICリード検査。
・アルミ缶底部の文字検査。
・王冠／ビン口検査。
・キャップ側面検査。
・ピン／リードの曲がり／抜け／汚れ検査。

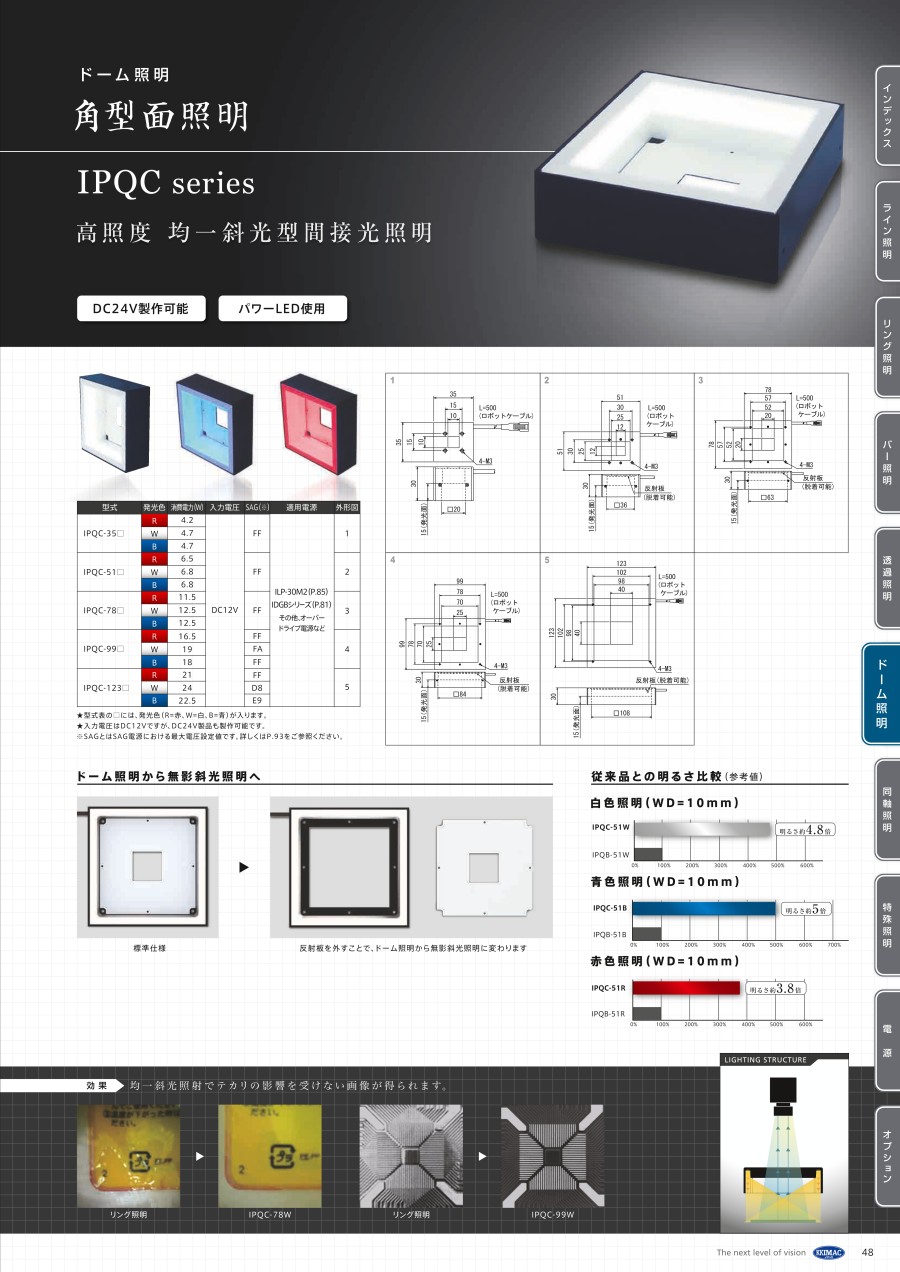

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

角型面照明（間接光） IPQCシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q照明が汚れた場合、どうしたら良いですか？

シンナーやベンジンなどの揮発性のものでは拭かないでください。エアブローまたはメガネ拭き等の柔らかい布をご使用ください。汚れがひどい時は、柔らかい布を薄めた中性洗剤につけてよく絞ってから拭き取り、さらに洗剤成分が残らないようによく絞った水拭き用の柔らかい布で仕上げてください。
