レイマック（旧：イマック）

水平対向リング照明 IDRA-Tシリーズ

カタログ

通常単価(税別): 42,683円～102,439円

税込単価: 46,951円～112,683円

通常出荷日：10日目～15日目

水平方向からの照射で凸凹を強調。【特長】・砲弾型LEDを水平に実装。・水平方向からの照射で、エッジ検出...

よく一緒に見られています

レイマック（旧：イマック）

通常出荷日：5 日目～

よく一緒に見られています

レイマック（旧：イマック）

通常出荷日：5 日目～

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

型番	入力電圧	外形寸法（外径／内径／高さ）
IDRA-T78/46*-1	DC12V	78mm／46mm／10mm
IDRA-T84/54*-1	DC12V	84mm／54mm／10mm
IDRA-T96/60*-1	DC12V	96mm／60mm／10mm
IDRA-T122/92*-1	DC12V	122mm／92mm／10mm
IDRA-T152/114*-1	DC12V	152mm／114mm／10mm
IDRA-T176/140*-1	DC12V	176mm／140mm／10mm
IDRA-T206/170*-1	DC12V	206mm／170mm／10mm

商品特長詳細

LEDが写り込むことなく刻印文字や表面の傷を検出。ワーク面に対して至近距離からでも均一照射が可能。

照度分布図

開発秘話

画像処理は、照明の色・光の当たり方によって全く異なる検査結果になることがあるため、数千機種以上の製品ラインナップでお客様のニーズに応えています。
更に、FA事業で培った設計ノウハウ・加工技術を活用し、新製品開発やカスタム品の設計を日々行っています。

型番リスト

表示件数

型番

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

セット内容

最小発注数量

ブルー	50.1～80	78	2.1～3	2.9	40.1～50	46	本体のみ	1個
レッド	50.1～80	78	2.1～3	2.4	40.1～50	46	本体のみ	1個
ホワイト	50.1～80	78	2.1～3	2.9	40.1～50	46	本体のみ	1個
グリーン	50.1～80	78	2.1～3	2.9	40.1～50	46	本体のみ	1個
ブルー	80.1～100	84	2.1～3	2.9	50.1～70	54	本体のみ	1個
レッド	80.1～100	84	2.1～3	3	50.1～70	54	本体のみ	1個
ホワイト	80.1～100	84	2.1～3	2.9	50.1～70	54	本体のみ	1個
グリーン	80.1～100	84	2.1～3	2.9	50.1～70	54	本体のみ	1個
ブルー	80.1～100	96	3.1～4	3.6	50.1～70	60	本体のみ	1個
レッド	80.1～100	96	3.1～4	3.6	50.1～70	60	本体のみ	1個
ホワイト	80.1～100	96	3.1～4	3.6	50.1～70	60	本体のみ	1個
グリーン	80.1～100	96	3.1～4	3.6	50.1～70	60	本体のみ	1個
ブルー	100.1～130	122	4.1～5	4.7	70.1～100	92	本体のみ	1個
レッド	100.1～130	122	4.1～5	4.2	70.1～100	92	本体のみ	1個
ホワイト	100.1～130	122	4.1～5	4.7	70.1～100	92	本体のみ	1個
グリーン	100.1～130	122	4.1～5	4.7	70.1～100	92	本体のみ	1個
ブルー	150.1～200	152	5.1～6	5.8	101～130	114	本体のみ	1個
レッド	150.1～200	152	5.1～6	5.4	101～130	114	本体のみ	1個
ホワイト	150.1～200	152	5.1～6	5.8	101～130	114	本体のみ	1個
グリーン	150.1～200	152	5.1～6	5.8	101～130	114	本体のみ	1個

通常単価(税別) (税込単価)	通常出荷日

51,220円 ( 56,342円 )	15日目
42,683円 ( 46,951円 )	15日目
51,220円 ( 56,342円 )	10日目
51,220円 ( 56,342円 )	15日目
59,756円 ( 65,732円 )	15日目
46,951円 ( 51,646円 )	15日目
59,756円 ( 65,732円 )	15日目
59,756円 ( 65,732円 )	15日目
68,293円 ( 75,122円 )	15日目
51,220円 ( 56,342円 )	15日目
68,293円 ( 75,122円 )	15日目
68,293円 ( 75,122円 )	15日目
85,366円 ( 93,903円 )	15日目
59,756円 ( 65,732円 )	15日目
85,366円 ( 93,903円 )	15日目
85,366円 ( 93,903円 )	15日目
102,439円 ( 112,683円 )	15日目
68,293円 ( 75,122円 )	15日目
102,439円 ( 112,683円 )	15日目
102,439円 ( 112,683円 )	15日目

詳細情報

基本情報

基本情報

水平方向からの照射で凸凹を強調。
【特長】
・砲弾型LEDを水平に実装。
・水平方向からの照射で、エッジ検出や微細なキズ検査に最適。
・標準で外径78mm／内径46mm～外径206mm／内径170mmまで様々なサイズをラインナップ。
・発光色：白／赤／青／緑から選択可能。
【用途】
・錠剤、粉末内の異物検査、微細な傷や汚れの検査に最適。
・金属表面の刻印読み取りに便利。
・基板、シートのエッジ抽出に最適。

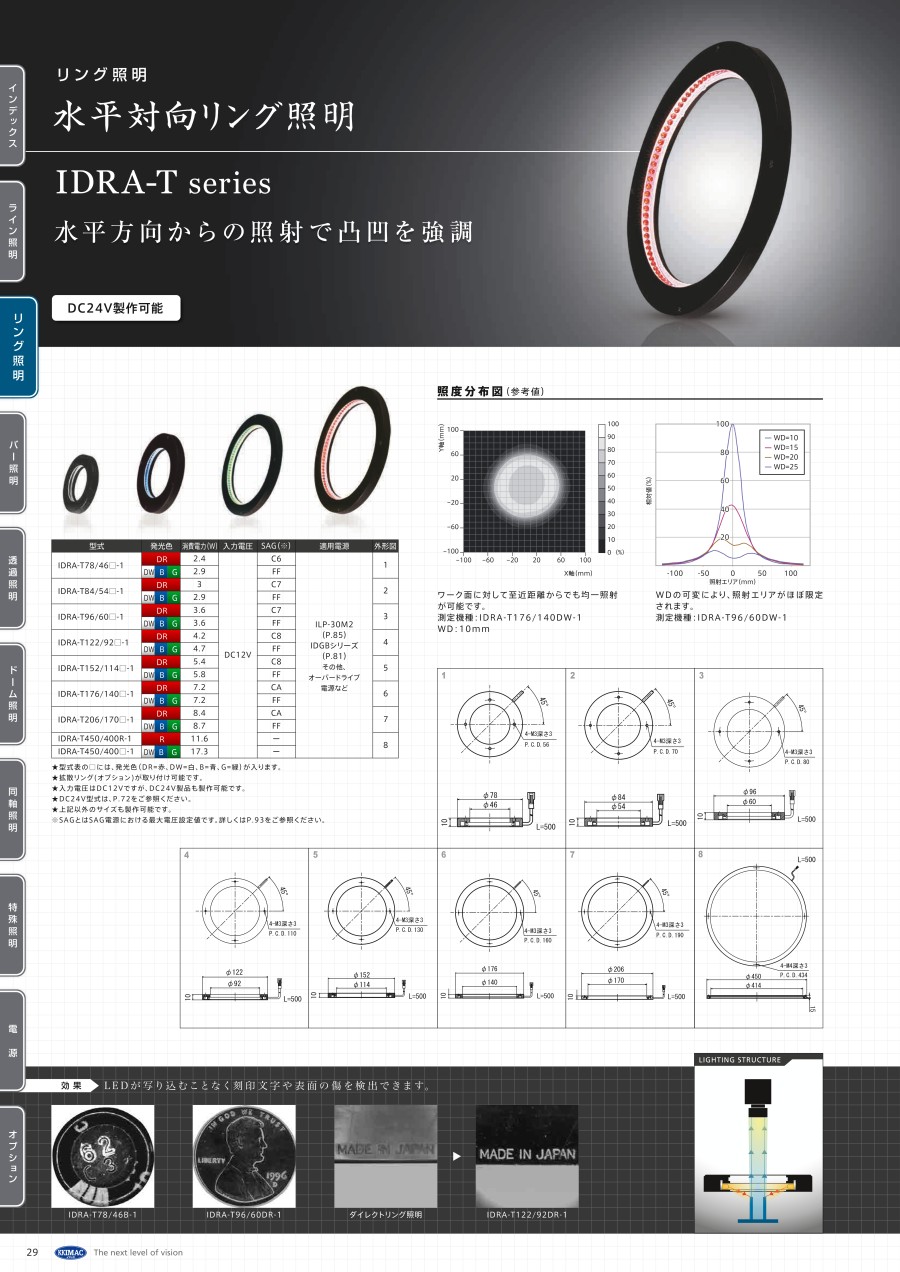

カタログ

カタログ (見開き版)

商品担当おすすめ

レイマック（旧：イマック）
1000階調デジタルコントローラー ILPシリーズ
照明の明るさを制御するために欠かせない照明コントローラーです。設置場所に困らない小型・軽量設計です。
レイマック（旧：イマック）
DC12V用照明延長ケーブル（シングル） I-CB-Sシリーズ
照明(12V仕様)-電源間を延長するための延長ケーブルです。離れた場所の照明も手元で制御できるようになります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

水平対向リング照明 IDRA-Tシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q可動部で使用しても大丈夫ですか？

標準で付属しているケーブルはロボットケーブルではありませんので可動部ではご使用いただけません。可動部でご使用になる場合は、オプションの延長ロボットケーブルをご使用ください。
もしくは、標準付属ケーブルをロボットケーブルに変更するカスタム仕様も承っております。VONAサポートセンター(0120-343-256)までご相談ください。

Q照明設置（照射）距離はどの程度でしょうか？

水平方向にLEDを配列していますので、対象物から5～20mmぐらいの近い距離に設置してご使用ください。
