鉄 端子ねじ プラスマイナス ナベSK形 スパック+正方形対角押組込【2500個入り】
- 通常単価(税別)
- 12,393円
- 税込単価
- 13,632円
通常出荷日：1日目
鉄製のナベ頭SK形端子ねじ。【特長】・角座に線押えと呼ばれる（ビート）突起部があることにより線を確実に...
詳細を確認- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
CSBPNHNDC-ST3W-M3-8の仕様・寸法情報
基本形状
標準（丸）
取付穴形状
プラスマイナス
材質
[スチール] SWCH相当
ねじの呼び(M)
3
長さL(mm)
8
詳細形状
なべ
先端形状
[平先] 平先
ねじ山種類
メートル並目
販売単位
箱・パック
表面処理
[三価クロメート] 三価ホワイト
ピッチ(mm)
0.5
サイズ
6.4×1.0
ねじM径
M3
サイズ（X表記）(mm)
M3X8
詳細情報
基本情報
鉄製のナベ頭SK形端子ねじ。
【特長】
・角座に線押えと呼ばれる（ビート）突起部があることにより線を確実に押さえる。
・材質：SWCH相当。
・表面処理：三価ホワイト・クロメートメッキ・ニッケルメッキ。
【用途】
・電線等を止めるのに最適。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
鉄 端子ねじ プラス マイナス ナベSK形（スパック＋正方形対角押組込）の仕様

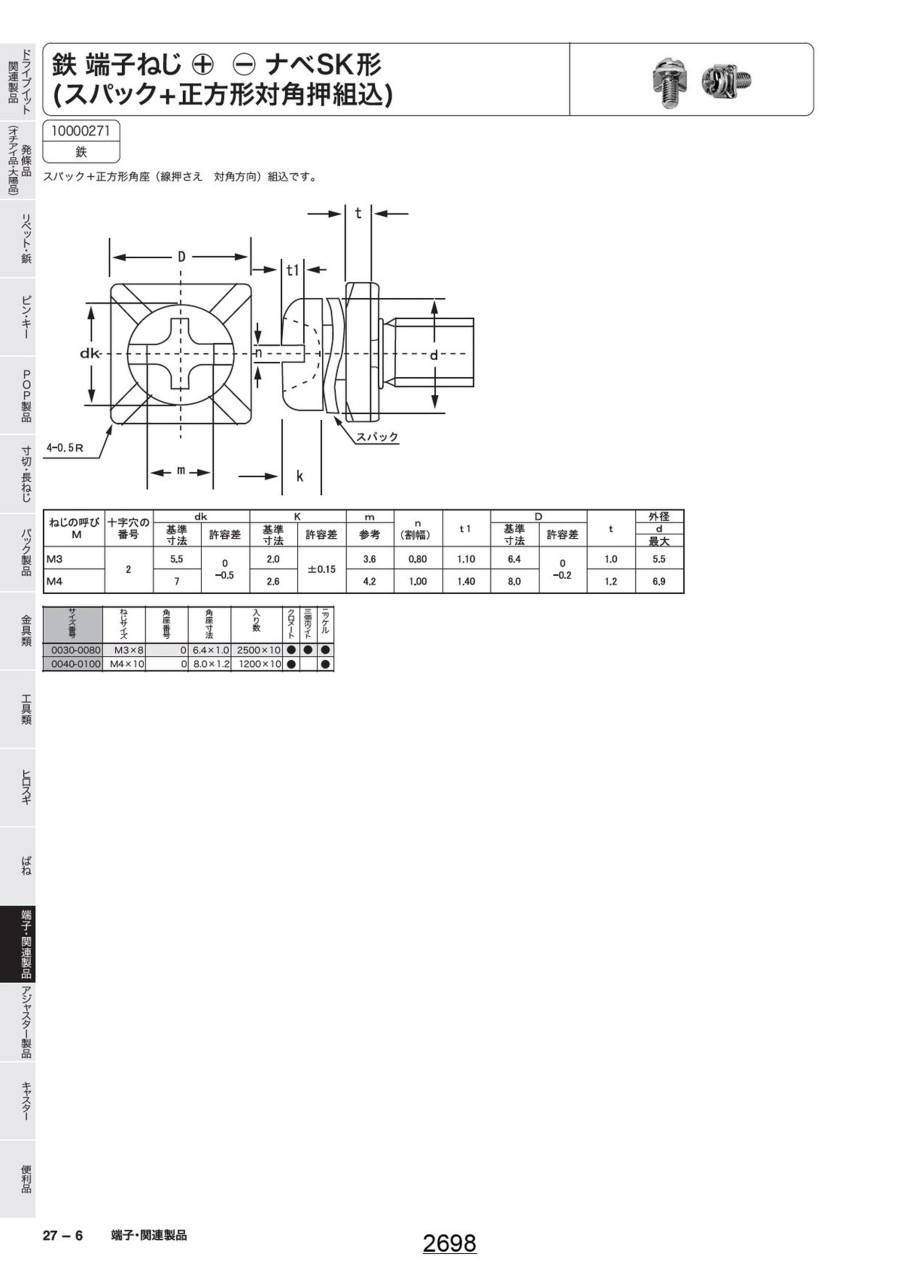

外形図
| ねじの呼び M | 十字穴の番号 | dk | K | m | n （割幅） | t1 | D | t | 外径 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 参考 | 基準寸法 | 許容差 | d | |||||
| 最大 | ||||||||||||
| M3 | 2 | 5.5 | 0 -0.5 | 2.0 | ±0.15 | 3.6 | 0.80 | 1.10 | 6.4 | 0 -0.2 | 1.0 | 5.5 |
| M4 | 7 | 2.6 | 4.2 | 1.00 | 1.40 | 8.0 | 1.2 | 6.9 | ||||
カタログ
類似品類似品をすべて見る
商品担当おすすめ
鉄 端子ねじ プラスマイナス ナベSK形 スパック+正方形対角押組込の型番CSBPNHNDC-ST3W-M3-8のページです。
型番CSBPNHNDC-ST3W-M3-8に関する仕様情報を記載しております。
鉄 端子ねじ プラスマイナス ナベSK形 スパック+正方形対角押組込のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q端子部ネジの推奨締付トルクを教えてください。
A
製品ごとに異なりますので、お問い合わせください。
