六角穴付 止めねじ くぼみ先【1～1000個入り】
未確定：候補が189型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
378円 ( 416円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
348円 ( 383円 ) | 1日目 |
301円 ( 331円 ) | 1日目 |
342円 ( 376円 ) | 1日目 |
10,312円 ( 11,343円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
311円 ( 342円 ) | 1日目 |
10,312円 ( 11,343円 ) | 1日目 |
325円 ( 358円 ) | 1日目 |
357円 ( 393円 ) | 1日目 |
336円 ( 370円 ) | 1日目 |
336円 ( 370円 ) | 1日目 |
332円 ( 365円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
16,704円 ( 18,374円 ) | 1日目 |
17,256円 ( 18,982円 ) | 1日目 |
315円 ( 347円 ) | 1日目 |
19,544円 ( 21,498円 ) | 1日目 |
314円 ( 345円 ) | 1日目 |
312円 ( 343円 ) | 1日目 |
304円 ( 334円 ) | 1日目 |
346円 ( 381円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
302円 ( 332円 ) | 1日目 |
312円 ( 343円 ) | 1日目 |
315円 ( 347円 ) | 1日目 |
341円 ( 375円 ) | 1日目 |
349円 ( 384円 ) | 1日目 |
304円 ( 334円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
297円 ( 327円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
327円 ( 360円 ) | 1日目 |
308円 ( 339円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
5,700円 ( 6,270円 ) | 1日目 |
376円 ( 414円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
8,560円 ( 9,416円 ) | 1日目 |
5,640円 ( 6,204円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
5,670円 ( 6,237円 ) | 1日目 |
5,700円 ( 6,270円 ) | 1日目 |
5,810円 ( 6,391円 ) | 1日目 |
6,600円 ( 7,260円 ) | 1日目 |
8,024円 ( 8,826円 ) | 1日目 |
5,640円 ( 6,204円 ) | 1日目 |
5,640円 ( 6,204円 ) | 1日目 |
5,810円 ( 6,391円 ) | 1日目 |
2,962円 ( 3,258円 ) | 1日目 |
3,480円 ( 3,828円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
306円 ( 337円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
286円 ( 315円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
347円 ( 382円 ) | 1日目 |
詳細情報
基本情報
頭部に六角形の穴の付いたねじ。
【特長】
・くぼみ先。
・ねじ頭部がねじ部と同じ大きさ。
・六角穴付ボルトは省スペース化による装置の小型化や高い締め付け力などのメリットがある。
【用途】
・機械や電気部品の内側だけでなく外側にも多く使用される。
・幅広く使用されている。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
製品仕様
六角穴付き止めねじ（ホーローセット）（くぼみ先）の外観

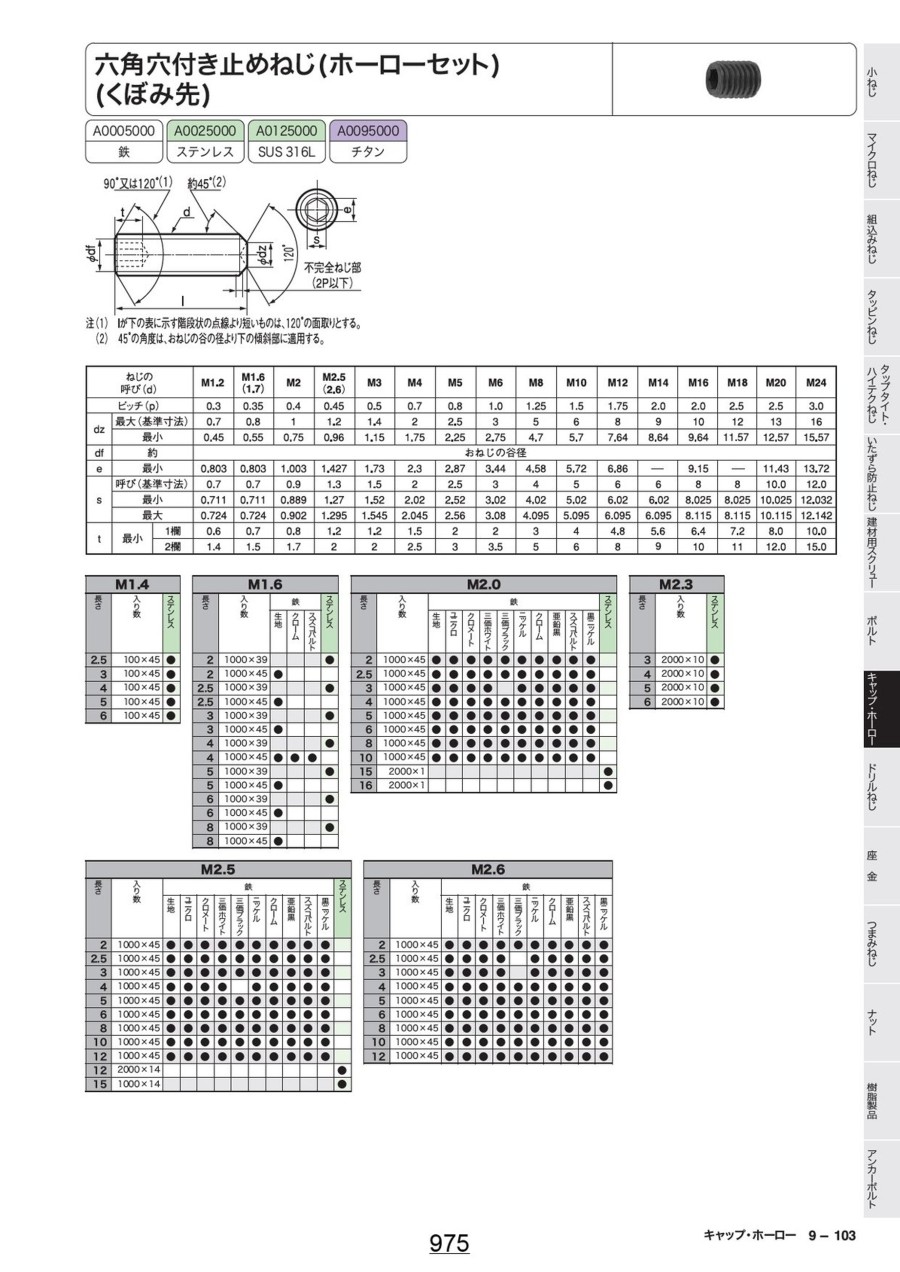

六角穴付き止めねじ（ホーローセット）（くぼみ先）の寸法図 単位：mm
注
（1）Iが下の表に示す階段状の点線よりも短いものは、120°の面取りとする。
（2）45°の角度は、おねじの谷の径より下の傾斜部に適用する。
| ねじの呼び（d） | M1.6 | M2 | M2.5（2.6） | M3 | M4 | M5 | ||
|---|---|---|---|---|---|---|---|---|
| ピッチ（P） | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | ||
| dz | 最大（基準寸法） | 0.8 | 1.0 | 1.2 | 1.4 | 2.0 | 2.5 | |
| 最小 | 0.55 | 0.75 | 0.95 | 1.15 | 1.75 | 2.25 | ||
| df | 約 | おねじの谷径 | ||||||
| e | 最小 | 0.803 | 1.003 | 1.427 | 1.73 | 2.30 | 2.87 | |
| s | 呼び（基準寸法） | 0.7 | 0.9 | 1.3 | 1.5 | 2.0 | 2.5 | |
| 最小 | 0.711 | 0.889 | 1.270 | 1.520 | 2.020 | 2.520 | ||
| 最大 | 0.724 | 0.902 | 1.295 | 1.545 | 2.045 | 2.560 | ||
| t | 最小（3） | 1欄 | 0.7 | 0.8 | 1.2 | 1.2 | 1.5 | 2.0 |
| 2欄 | 1.5 | 1.7 | 2.0 | 2.0 | 2.5 | 3.0 | ||
材質：鉄
カタログ
商品担当おすすめ
六角穴付 止めねじ くぼみ先のレビュー
機械に組み込んで使用しています
4
4.02023/02/24
ドライバービットの先端部にアクセサリーを取り付ける時に使用しています。先端にプラスアルファの加工が必要な特注品の時に必要...もっと読む
0人が参考にしています。
駆動軸に歯車固定に使用
4
4.02019/09/25
駆動歯車を軸に固定する際 駆動軸固定を強化する為歯車の二次加工した部分に使用。1つの歯車につき2か所固定することで対応。
0人が参考にしています。
よくあるご質問（FAQ）
Q強度区分と熱処理は何ですか？
A
強度は22H、熱処理は焼き入れ焼き戻しです。
