Uナット 薄形
- 通常単価(税別)
- 310円～4,910円
- 税込単価
- 341円～5,401円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
メタルリングゆるみ止め機能付きの薄形Uナット。【特長】・ナット本体とフリクションリング（特殊バネ）の2...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
310円 ( 341円 ) | 1日目 |
1,590円 ( 1,749円 ) | 在庫品1日目当日出荷可能 |
1,620円 ( 1,782円 ) | 1日目 |
4,910円 ( 5,401円 ) | 1日目 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 在庫品1日目当日出荷可能 |
4,720円 ( 5,192円 ) | 1日目 |
1,530円 ( 1,683円 ) | 1日目 |
詳細情報
基本情報
メタルリングゆるみ止め機能付きの薄形Uナット。
【特長】
・ナット本体とフリクションリング（特殊バネ）の2点からできているUナット。
・ナット上面にフリクションリングをカシメ加工により固定し、一体化。
【用途】
・鉄道や連絡橋などの鋼構造物から、車、バイク、産業機械にいたるあらゆる産業界で活躍。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
フリクションリングによる「ゆるみ止め効果」
- 締付けていくと、フリクションリングがボルトねじ山に接地。
- ねじ山に沿って、フリクションリングがたわみ始めてボルトねじ面を押さえ込む。
- バネの戻ろうとする力（応力）とボルトナットのねじの引っ張り合う力（反力）により生ずるプリベリングトルク（摩擦トルク）が働く。
Uナットシリーズ イメージ
Uナット 薄形の仕様
- 材質：スチール
- 表面処理：クロメートメッキ／三価ホワイト／三価ブラック
- ねじの呼び：4M／10M／12M／14M／16M／20M／24M
- 用途・機能：ゆるみ止め
- ねじ山の種類：メートル並目
- ゆるみ止め詳細：Uナット
Uナット 薄形の寸法例
（単位：mm）

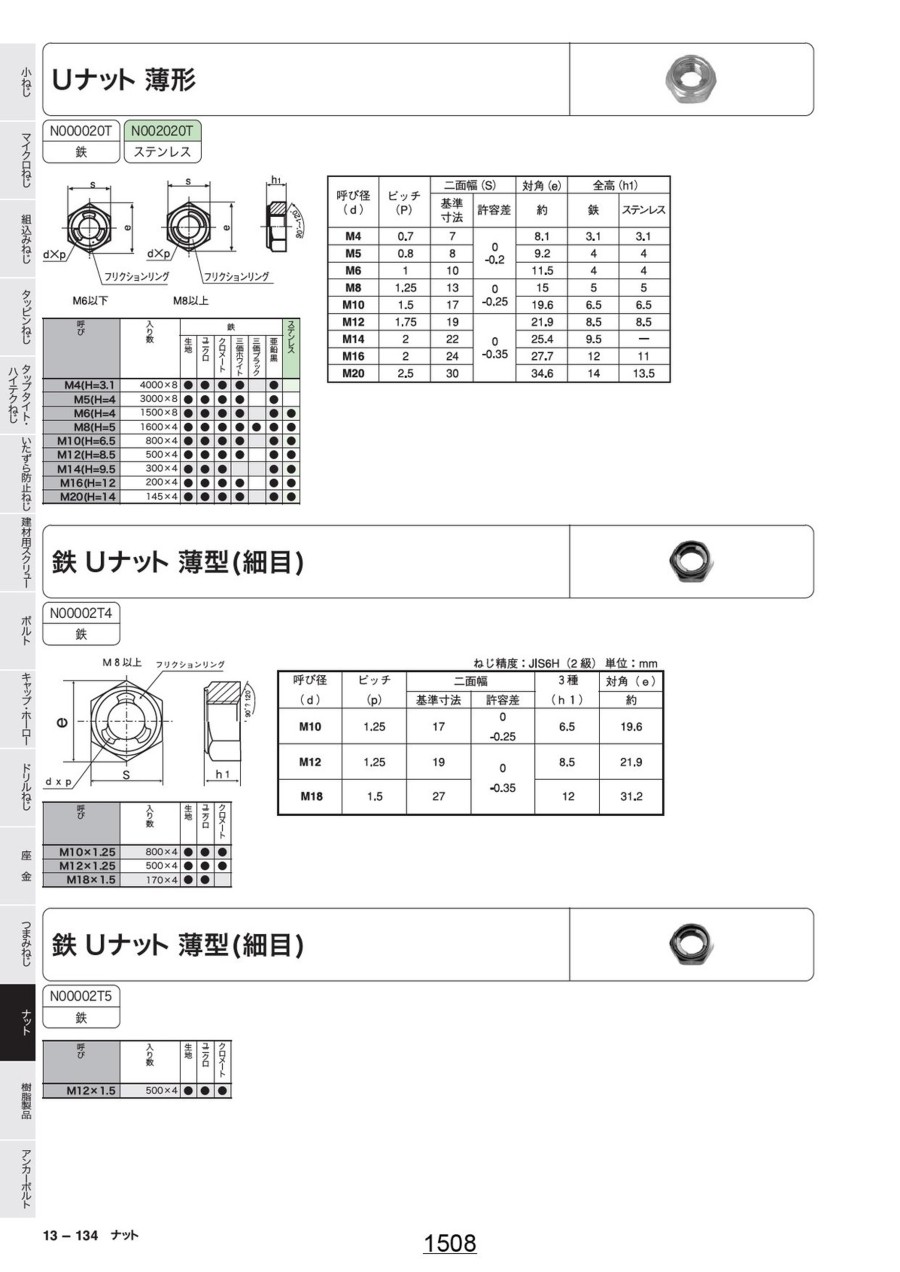

Uナット 薄形 寸法図
| 呼び径（d） | ピッチ（P） | 二面幅（S） | 対角（e） | 全高（h1） | ||
|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 約 | 鉄 | ステンレス | ||
| M4 | 0.7 | 7 | 0 -0.2 | 8.1 | 3.1 | 3.1 |
| M10 | 1.5 | 17 | 0 -0.25 | 19.6 | 6.5 | 6.5 |
| M12 | 1.75 | 19 | 0 -0.35 | 21.9 | 8.5 | 8.5 |
| M14 | 2 | 22 | 25.4 | 9.5 | - | |
| M16 | 2 | 24 | 27.7 | 12 | 11 | |
| M20 | 2.5 | 30 | 34.6 | 14 | 13.5 | |
カタログ
商品担当おすすめ
Uナット 薄形のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q再使用は可能ですか。
A
再使用可能です。使用回数は使用条件によって異なります。
