ＳＵＮＣＯ

ばね座金（スプリングワッシャー）2号東都発条製【1～30000個入り】

Name: ばね座金（スプリングワッシャー）2号 東都発条製【1～30,000個入り】
Brand: ＳＵＮＣＯ
SKU: 221005674423
Rating: 4.3 (3 reviews)

カタログ

通常単価(税別): 290円～16,573円

税込単価: 319円～18,230円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

平座金の一部が切れてねじれた形をしているスプリングワッシャー。【特長】・材質：スチール。・表面処理：...

詳細を確認

4.34.3

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

よく一緒に見られています

ＳＵＮＣＯ

ばね座金スプリングワッシャー 2号

通常価格(税別)： 12円 (税込価格：13円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＳＵＮＣＯ

ばね座金2号（スプリングワッシャー）

通常価格(税別)： 290円 (税込価格：319円)

通常出荷日：在庫品1日目

未確定：候補が78型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

内径 d

(mm)

表面処理

ねじの呼び(inch)

厚さ t

(mm)

販売単位

表面処理(詳細)

外径 D

(mm)

径

RoHS?

最小発注数量

-	19.5	[なし] なし	3/4	4.8	箱・パック	[なし] なし	32.7	-	10	1パック 150個入り
-	9.8	[なし] なし	3/8	2.4	箱・パック	[なし] なし	17.8	-	10	1パック 1000個入り
-	11.4	[なし] なし	7/16	2.8	箱・パック	[なし] なし	20.2	-	10	1パック 700個入り
12	12.2	クロメートメッキ	-	3	箱・パック	[クロメートメッキ] 黒色クロメート	21.5	M12	-	1パック 500個入り
16	16.2	クロメートメッキ	-	4	箱・パック	[クロメートメッキ] 黒色クロメート	28	M16	-	1パック 250個入り
-	13	ユニクロメッキ	1/2	3.2	箱・パック	ユニクロメッキ	22.7	-	-	1パック 500個入り
-	9.8	ユニクロメッキ	3/8	2.4	箱・パック	ユニクロメッキ	17.8	-	-	1パック 1000個入り
3	3.1	三価クロメート	-	0.7	箱・パック	[三価クロメート] 三価ホワイト	5.9	M3	10	1パック 30000個入り
4	4.1	三価クロメート	-	1	箱・パック	[三価クロメート] 三価ホワイト	7.6	M4	10	1パック 14000個入り
33	33.5	クロメートメッキ	-	8.2	箱・パック	[クロメートメッキ] クロメートメッキ	54.7	M33	-	1パック 40個入り
8	8.2	クロメートメッキ	-	2	箱・パック	[クロメートメッキ] 黒色クロメート	15.4	M8	-	1パック 1500個入り
10	10.2	クロメートメッキ	-	2.5	箱・パック	[クロメートメッキ] 黒色クロメート	18.4	M10	-	1パック 900個入り
33	33.5	ユニクロメッキ	-	8.2	箱・パック	ユニクロメッキ	54.7	M33	-	1パック 40個入り
5	5.1	[なし] なし	-	1.3	箱・パック	[なし] なし	9.2	M5	10	1パック 7000個入り
6	6.1	[なし] なし	-	1.5	箱・パック	[なし] なし	12.2	M6	10	1パック 3000個入り
30	30.5	[なし] なし	-	7.5	箱・パック	[なし] なし	49.9	M30	10	1パック 45個入り
8	8.2	[なし] なし	-	2	箱・パック	[なし] なし	15.4	M8	10	1パック 1500個入り
22	22.5	[なし] なし	-	5.6	箱・パック	[なし] なし	37.7	M22	10	1パック 100個入り
10	10.2	[なし] なし	-	2.5	箱・パック	[なし] なし	18.4	M10	10	1パック 900個入り
16	16.2	[なし] なし	-	4	箱・パック	[なし] なし	28	M16	10	1パック 250個入り
12	12.2	[なし] なし	-	3	箱・パック	[なし] なし	21.5	M12	10	1パック 550個入り
20	20.2	[なし] なし	-	5.1	箱・パック	[なし] なし	33.8	M20	10	1パック 140個入り
5	5.1	三価クロメート	-	1.3	箱・パック	[三価クロメート] 三価ホワイト	9.2	M5	10	1パック 7000個入り
8	8.2	三価クロメート	-	2	箱・パック	[三価クロメート] 三価ホワイト	15.4	M8	10	1パック 1500個入り
18	18.2	三価クロメート	-	4.6	箱・パック	[三価クロメート] 三価ホワイト	31	M18	10	1パック 200個入り
33	33.5	[なし] なし	-	8.2	箱・パック	[なし] なし	54.7	M33	10	1パック 40個入り
3	3.1	クロメートメッキ	-	0.7	箱・パック	[クロメートメッキ] クロメートメッキ	5.9	M3	-	1パック 30000個入り
6	6.1	クロメートメッキ	-	1.5	箱・パック	[クロメートメッキ] クロメートメッキ	12.2	M6	-	1パック 3000個入り
18	18.2	クロメートメッキ	-	4.6	箱・パック	[クロメートメッキ] クロメートメッキ	31	M18	-	1パック 200個入り
22	22.5	クロメートメッキ	-	5.6	箱・パック	[クロメートメッキ] クロメートメッキ	37.7	M22	-	1パック 100個入り
24	24.5	クロメートメッキ	-	5.9	箱・パック	[クロメートメッキ] クロメートメッキ	40.3	M24	-	1パック 80個入り
36	36.5	クロメートメッキ	-	9	箱・パック	[クロメートメッキ] クロメートメッキ	59.1	M36	-	1パック 25個入り
14	14.2	クロメートメッキ	-	3.5	箱・パック	[クロメートメッキ] 黒色クロメート	24.5	M14	-	1パック 350個入り
5	5.1	ユニクロメッキ	-	1.3	箱・パック	ユニクロメッキ	9.2	M5	-	1パック 7000個入り
30	30.5	ユニクロメッキ	-	7.5	箱・パック	ユニクロメッキ	49.9	M30	-	1パック 45個入り
36	36.5	ユニクロメッキ	-	9	箱・パック	ユニクロメッキ	59.1	M36	-	1パック 25個入り
14	14.2	三価クロメート	-	3.5	箱・パック	[三価クロメート] 三価ホワイト	24.5	M14	10	1パック 350個入り
16	16.2	三価クロメート	-	4	箱・パック	[三価クロメート] 三価ホワイト	28	M16	10	1パック 250個入り
20	20.2	三価クロメート	-	5.1	箱・パック	[三価クロメート] 三価ホワイト	33.8	M20	10	1パック 140個入り
24	24.5	三価クロメート	-	5.9	箱・パック	[三価クロメート] 三価ホワイト	40.3	M24	10	1パック 80個入り
24	24.5	[なし] なし	-	5.9	箱・パック	[なし] なし	40.3	M24	10	1パック 80個入り
27	27.5	[なし] なし	-	6.8	箱・パック	[なし] なし	45.3	M27	10	1パック 60個入り
36	36.5	[なし] なし	-	9	箱・パック	[なし] なし	59.1	M36	10	1パック 25個入り
6	6.1	亜鉛メッキ	-	1.5	バラ(1個から購入可能)	[溶融亜鉛メッキ] 溶融亜鉛メッキ	12.2	M6	-	1個
4	4.1	クロメートメッキ	-	1	箱・パック	[クロメートメッキ] クロメートメッキ	7.6	M4	-	1パック 14000個入り
5	5.1	クロメートメッキ	-	1.3	箱・パック	[クロメートメッキ] クロメートメッキ	9.2	M5	-	1パック 7000個入り
30	30.5	クロメートメッキ	-	7.5	箱・パック	[クロメートメッキ] クロメートメッキ	49.9	M30	-	1パック 45個入り
6	6.1	ユニクロメッキ	-	1.5	箱・パック	ユニクロメッキ	12.2	M6	-	1パック 3000個入り
18	18.2	ユニクロメッキ	-	4.6	箱・パック	ユニクロメッキ	31	M18	-	1パック 200個入り
22	22.5	ユニクロメッキ	-	5.6	箱・パック	ユニクロメッキ	37.7	M22	-	1パック 100個入り
24	24.5	ユニクロメッキ	-	5.9	箱・パック	ユニクロメッキ	40.3	M24	-	1パック 80個入り
27	27.5	ユニクロメッキ	-	6.8	箱・パック	ユニクロメッキ	45.3	M27	-	1パック 60個入り
6	6.1	三価クロメート	-	1.5	箱・パック	[三価クロメート] 三価ホワイト	12.2	M6	10	1パック 3000個入り
10	10.2	三価クロメート	-	2.5	箱・パック	[三価クロメート] 三価ホワイト	18.4	M10	10	1パック 900個入り
12	12.2	三価クロメート	-	3	箱・パック	[三価クロメート] 三価ホワイト	21.5	M12	10	1パック 550個入り
22	22.5	三価クロメート	-	5.6	箱・パック	[三価クロメート] 三価ホワイト	37.7	M22	10	1パック 100個入り
8	8.2	亜鉛メッキ	-	2	バラ(1個から購入可能)	[溶融亜鉛メッキ] 溶融亜鉛メッキ	15.4	M8	-	1個
8	8.2	クロメートメッキ	-	2	箱・パック	[クロメートメッキ] クロメートメッキ	15.4	M8	-	1パック 1500個入り
10	10.2	クロメートメッキ	-	2.5	箱・パック	[クロメートメッキ] クロメートメッキ	18.4	M10	-	1パック 900個入り
12	12.2	クロメートメッキ	-	3	箱・パック	[クロメートメッキ] クロメートメッキ	21.5	M12	-	1パック 550個入り

通常単価(税別) (税込単価)	通常出荷日

5,330円 ( 5,863円 )	1日目
5,550円 ( 6,105円 )	1日目
5,970円 ( 6,567円 )	1日目
6,440円 ( 7,084円 )	1日目
6,340円 ( 6,974円 )	1日目
5,960円 ( 6,556円 )	1日目
5,740円 ( 6,314円 )	1日目
16,573円 ( 18,230円 )	1日目
9,472円 ( 10,419円 )	1日目
7,610円 ( 8,371円 )	1日目
6,550円 ( 7,205円 )	1日目
6,940円 ( 7,634円 )	1日目
7,610円 ( 8,371円 )	1日目
6,640円 ( 7,304円 )	1日目
5,540円 ( 6,094円 )	1日目
6,530円 ( 7,183円 )	1日目
5,240円 ( 5,764円 )	1日目
5,320円 ( 5,852円 )	1日目
5,350円 ( 5,885円 )	1日目
4,980円 ( 5,478円 )	1日目
5,230円 ( 5,753円 )	1日目
5,390円 ( 5,929円 )	1日目
7,550円 ( 8,305円 )	1日目
5,450円 ( 5,995円 )	1日目
6,280円 ( 6,908円 )	1日目
7,220円 ( 7,942円 )	1日目
14,176円 ( 15,594円 )	1日目
5,700円 ( 6,270円 )	1日目
6,050円 ( 6,655円 )	1日目
5,660円 ( 6,226円 )	1日目
5,490円 ( 6,039円 )	1日目
6,470円 ( 7,117円 )	1日目
7,030円 ( 7,733円 )	1日目
6,940円 ( 7,634円 )	1日目
6,780円 ( 7,458円 )	1日目
6,470円 ( 7,117円 )	1日目
5,820円 ( 6,402円 )	1日目
5,560円 ( 6,116円 )	1日目
6,110円 ( 6,721円 )	1日目
6,480円 ( 7,128円 )	1日目
5,330円 ( 5,863円 )	1日目
5,830円 ( 6,413円 )	1日目
6,230円 ( 6,853円 )	1日目
290円 ( 319円 )	在庫品1日目当日出荷可能
8,473円 ( 9,320円 )	1日目
6,940円 ( 7,634円 )	1日目
6,780円 ( 7,458円 )	1日目
5,700円 ( 6,270円 )	1日目
6,050円 ( 6,655円 )	1日目
5,660円 ( 6,226円 )	1日目
5,490円 ( 6,039円 )	1日目
6,270円 ( 6,897円 )	1日目
6,120円 ( 6,732円 )	1日目
5,520円 ( 6,072円 )	1日目
5,550円 ( 6,105円 )	1日目
6,140円 ( 6,754円 )	1日目
290円 ( 319円 )	1日目
5,440円 ( 5,984円 )	1日目
5,520円 ( 6,072円 )	1日目
5,410円 ( 5,951円 )	1日目

基本情報
商品情報

基本情報

平座金の一部が切れてねじれた形をしているスプリングワッシャー。
【特長】
・材質：スチール。
・表面処理：三価ホワイト、ユニクロメッキ、クロメートメッキ、黒色クロメート、溶融亜鉛メッキ、なし。
・ばね座金とよばれる事もある。
・単体でねじに組み込まれる場合もある。
・平座金（ワッシャー）と組み合わせて使用する場合もある。
・ねじの頭やナットと部材の両方に食い込む事によって緩み止めになる。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

商品情報

ばね座金（スプリングワッシャー）2号東都発条製の外観

※こちらの商品画像は代表画像です。

ばね座金（スプリングワッシャー）2号東都発条製の寸法図

t=（T1+T2）÷2

断面A-A

（単位：mm）

呼び	内径		一般用（2号）
	内径		断面寸法（最小）		外径D （最大）
	基準寸法	許容差	幅 b	厚さ t	外径D （最大）
3	3.1	+0.3 0	1.1	0.7	5.9
4	4.1	+0.4 0	1.4	1.0	7.6
5	5.1		1.7	1.3	9.2
6	6.1		2.7	1.5	12.2
8	8.2	+0.5 0	3.2	2.0	15.4
10	10.2	+0.5 0	3.7	2.5	18.4
12	12.2	+0.6 0	4.2	3.0	21.5
（14）	14.2	+0.6 0	4.7	3.5	24.5
16	16.2	+0.8 0	5.2	4.0	28.0
（18）	18.2		5.7	4.6	31.0
20	20.2		6.1	5.1	33.8
（22）	22.5	+1.0 0	6.8	5.6	37.7
24	24.5	+1.0 0	7.1	5.9	40.3
（27）	27.5	+1.2 0	7.9	6.8	45.3
30	30.5	+1.2 0	8.7	7.5	49.9
（33）	33.5	+1.4 0	9.5	8.2	54.7
36	36.5	+1.4 0	10.2	9.0	59.1

呼び	内径d		一般用（2号）
	基準寸法	許容差	断面寸法（最小）		外径D （最大）
	基準寸法	許容差	幅（b）	厚さ（t）	外径D （最大）
1/4	6.5	+0.4 -0	2.8	1.6	12.8
3/8	9.8	+0.5 -0	3.6	2.4	17.8
7/16	11.4	+0.5 -0	4.0	2.8	20.2
1/2	13.0	+0.6 -0	4.4	3.2	22.7
3/4	19.5	+0.8 -0	5.9	4.8	32.7
1	26.0	+1.0 -0	7.5	6.4	42.8

※一部の型番の情報のみ掲載しています。

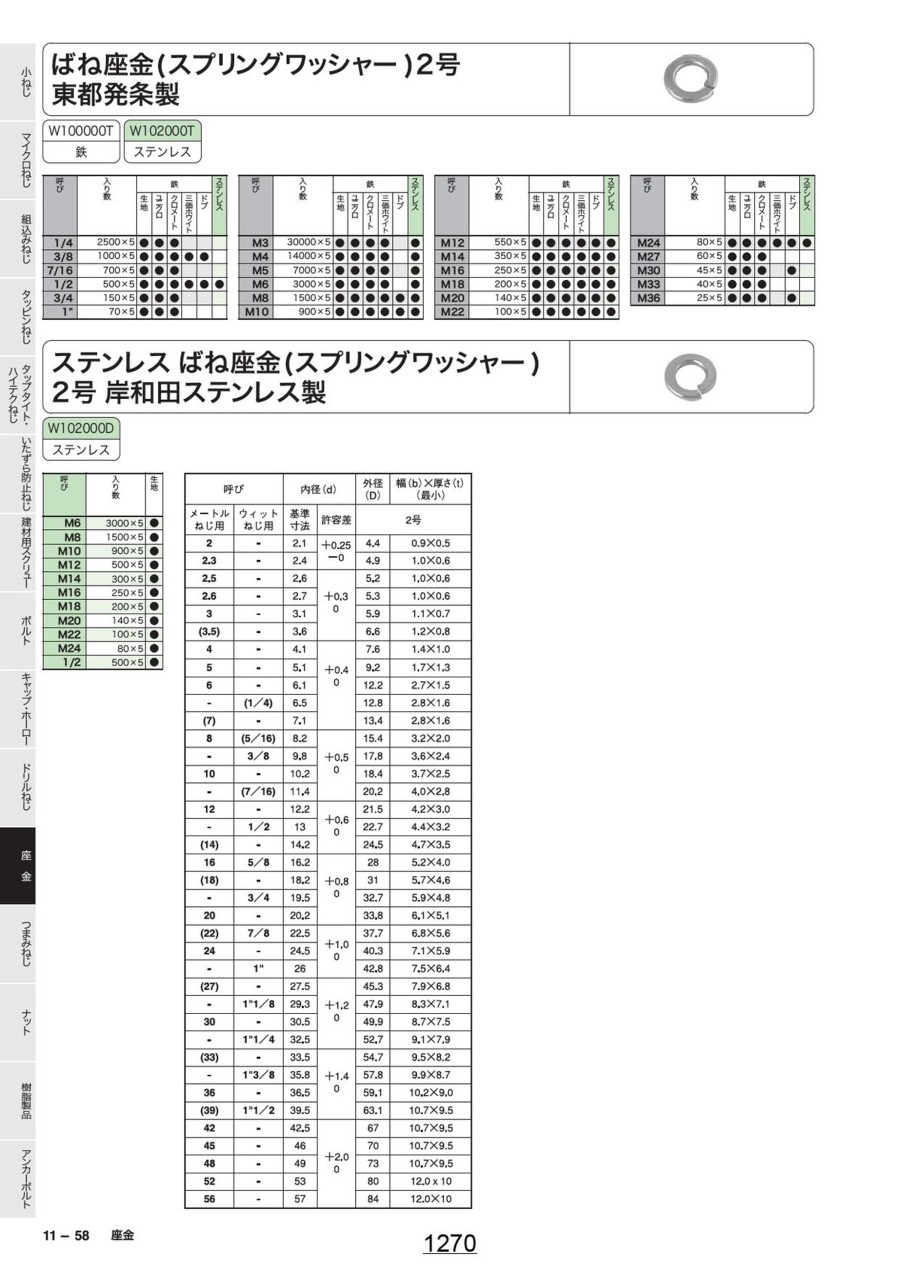

カタログ
