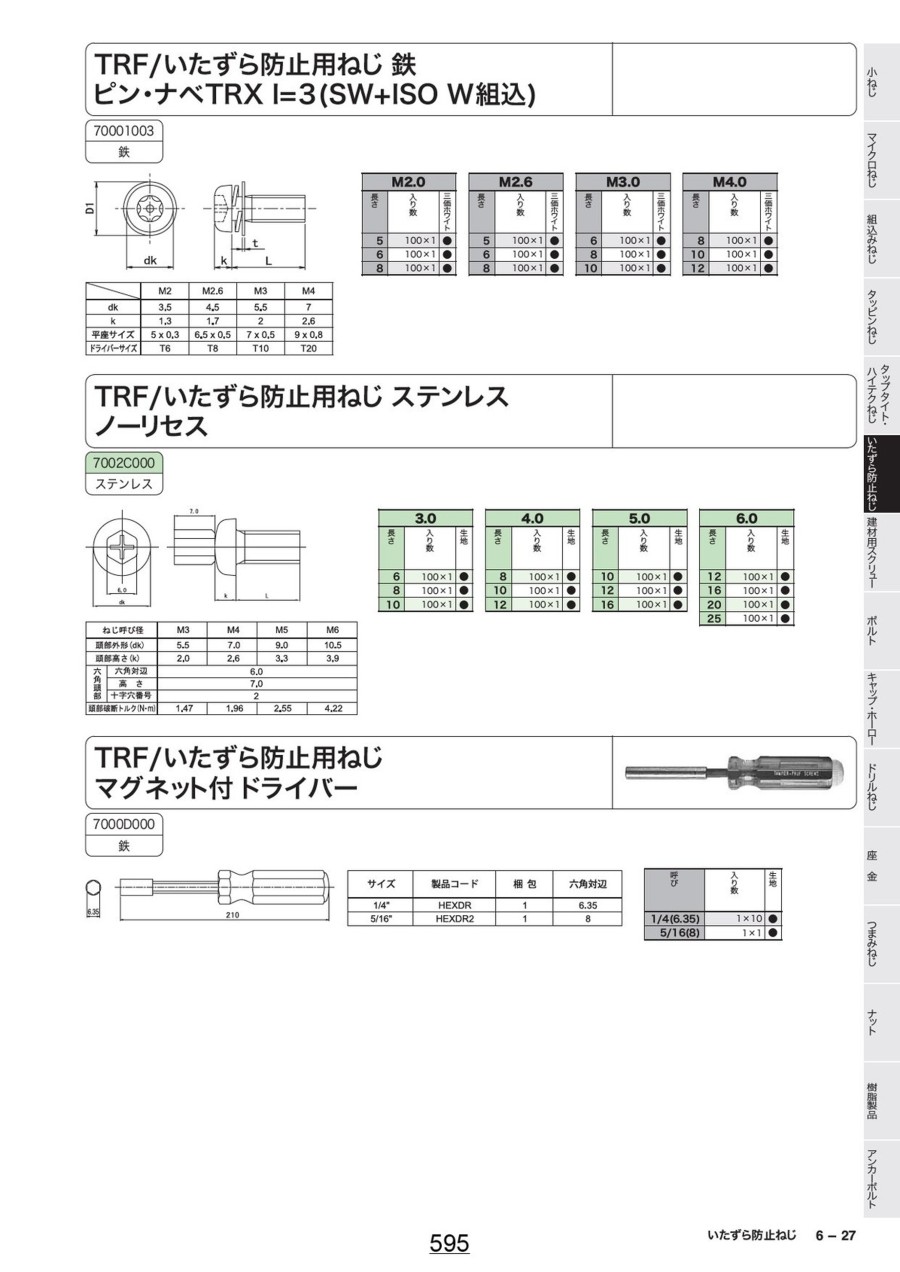

<h3 class="m-h3--wysiwyg">TRF／いたずら防止用ねじ 鉄 ピン・ナベ TRXI=3（SW+ISOW組込）の仕様</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="TRF／いたずら防止用ねじ 鉄 ピン・ナベ TRXI=3（SW+ISOW組込）の寸法図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005674210/221005674210_001_20230801115855.jpg" /></div><p>TRF／いたずら防止用ねじ 鉄 ピン・ナベ TRXI=3（SW+ISOW組込）の寸法図</p></div></div><div class="m-cols__1of2"><table class="m-table"><colgroup><col style="width:28%;" /><col style="width:18%;" /><col style="width:18%;" /><col style="width:18%;" /><col style="width:18%;" /></colgroup><thead><tr><th style="text-align: center;">-</th><th style="text-align: center;">M2</th><th style="text-align: center;">M2.6</th><th style="text-align: center;">M3</th><th style="text-align: center;">M4</th></tr></thead><tbody><tr><th style="text-align: center;">dk</th><td style="text-align: center;">3.5</td><td style="text-align: center;">4.5</td><td style="text-align: center;">5.5</td><td style="text-align: center;">7</td></tr><tr><th style="text-align: center;">k</th><td style="text-align: center;">1.3</td><td style="text-align: center;">1.7</td><td style="text-align: center;">2</td><td style="text-align: center;">2.6</td></tr><tr><th style="text-align: center;">平座サイズ</th><td style="text-align: center;">5&times;0.3</td><td style="text-align: center;">6.5&times;0.5</td><td style="text-align: center;">7&times;0.5</td><td style="text-align: center;">9&times;0.8</td></tr><tr><th style="text-align: center;">ドライバーサイズ</th><td style="text-align: center;">T6</td><td style="text-align: center;">T8</td><td style="text-align: center;">T10</td><td style="text-align: center;">T20</td></tr></tbody></table></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of4"><table class="m-table"><colgroup><col style="width:50%;" /><col style="width:50%;" /></colgroup><thead><tr><th colspan="2" style="text-align: center;">M2.0</th></tr><tr><th style="text-align: center;">長さ</th><th style="text-align: center;">三価ホワイト</th></tr></thead><tbody><tr><th style="text-align: center;">5</th><td style="text-align: center;">●</td></tr><tr><th style="text-align: center;">6</th><td style="text-align: center;">●</td></tr><tr><th style="text-align: center;">8</th><td style="text-align: center;">●</td></tr></tbody></table></div><div class="m-cols__1of4"><table class="m-table"><colgroup><col style="width:50%;" /><col style="width:50%;" /></colgroup><thead><tr><th colspan="2" style="text-align: center;">M2.6</th></tr><tr><th style="text-align: center;">長さ</th><th style="text-align: center;">三価ホワイト</th></tr></thead><tbody><tr><th style="text-align: center;">5</th><td style="text-align: center;">●</td></tr><tr><th style="text-align: center;">6</th><td style="text-align: center;">●</td></tr><tr><th style="text-align: center;">8</th><td style="text-align: center;">●</td></tr></tbody></table></div><div class="m-cols__1of4"><table class="m-table"><colgroup><col style="width:50%;" /><col style="width:50%;" /></colgroup><thead><tr><th colspan="2" style="text-align: center;">M3.0</th></tr><tr><th style="text-align: center;">長さ</th><th style="text-align: center;">三価ホワイト</th></tr></thead><tbody><tr><th style="text-align: center;">6</th><td style="text-align: center;">●</td></tr><tr><th style="text-align: center;">8</th><td style="text-align: center;">●</td></tr><tr><th style="text-align: center;">10</th><td style="text-align: center;">●</td></tr></tbody></table></div><div class="m-cols__1of4"><table class="m-table"><colgroup><col style="width:50%;" /><col style="width:50%;" /></colgroup><thead><tr><th colspan="2" style="text-align: center;">M4.0</th></tr><tr><th style="text-align: center;">長さ</th><th style="text-align: center;">三価ホワイト</th></tr></thead><tbody><tr><th style="text-align: center;">8</th><td style="text-align: center;">●</td></tr><tr><th style="text-align: center;">10</th><td style="text-align: center;">●</td></tr><tr><th style="text-align: center;">12</th><td style="text-align: center;">●</td></tr></tbody></table></div></div></div>
