ワンタッチ継手 PHL(2)【9～25個入り】

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 5,931円～13,996円

税込単価: 6,524円～15,396円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

CDC

ワンタッチ継手 PHT(2)

通常価格(税別)： 5,963円 (税込価格：6,559円)

通常出荷日：5 日目～

【特長】・一度の動作でチューブを押し込み、簡単に脱着できます。・ねじ部にはOリ...

詳細情報を確認する

本体材質
標準(PBT)
ねじ部材質
標準(黄銅)
シール材材質
標準(NBR)
使用流体
空気
継手種類
ねじ取付分岐
ねじ取付分岐
ダブルユニバーサルエルボ
種類
ワンタッチ継手

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

φD

φP

オリフィス φ

(mm)

重量

(g)

最小発注数量

4	4	10.5	R 1/8	23.3	8	14.8	3.2	14	17.9	22.5	51.8	37	1パック 25個入り
4	4	10.5	R 1/4	25.1	10	14.8	3.2	17	21.9	27.5	62.8	59.0	1パック 25個入り
4	4	10.5	R 3/8	27.0	11	14.8	3.2	21	21.9	29.0	64.8	92.0	1パック 25個入り
4	4	10.5	R 1/2	29.0	14	14.8	3.2	24	23.9	34.1	73.4	135.0	1パック 12個入り
6	6	12.5	R 1/8	24.1	8	16.4	4	14	17.9	22.5	51.8	38	1パック 25個入り
6	6	12.5	R 1/4	26.0	10	16.4	5	17	21.9	27.5	62.8	61.0	1パック 25個入り
6	6	12.5	R 3/8	27.9	11	16.4	5	21	21.9	29.0	64.8	93.0	1パック 25個入り
6	6	12.5	R 1/2	29.3	14	16.4	5	24	23.9	34.1	73.4	137.0	1パック 20個入り
8	8	14.5	R 1/8	25.6	8	18.3	5	14	17.9	22.5	51.8	40	1パック 25個入り
8	8	14.5	R 1/4	27.4	10	18.3	7	17	21.9	27.5	62.8	62.0	1パック 25個入り
8	8	14.5	R 3/8	29.3	11	18.3	7	21	21.9	29.0	64.8	94.0	1パック 20個入り
8	8	14.5	R 1/2	30.7	14	18.3	7	24	23.9	34.1	73.4	138.0	1パック 12個入り
10	10	17.5	R 1/8	28.1	8	20.2	5	14	17.9	22.5	51.8	44.0	1パック 25個入り
10	10	17.5	R 1/4	29.8	10	20.2	8	17	21.9	27.5	62.8	66.0	1パック 25個入り
10	10	17.5	R 3/8	31.9	11	20.2	8	21	21.9	29.0	64.8	99.0	1パック 20個入り
10	10	17.5	R 1/2	33.7	14	20.2	8	24	23.9	34.1	73.4	142.0	1パック 12個入り
12	12	20.5	R 1/4	33.0	10	22.9	8	17	21.9	27.5	62.8	72.0	1パック 9個入り
12	12	20.5	R 3/8	35.1	11	22.9	8	21	21.9	29.0	64.8	105.0	1パック 9個入り
12	12	20.5	R 1/2	37.4	14	22.9	8	24	23.9	34.1	73.4	149.0	1パック 9個入り

通常単価(税別) (税込単価)	通常出荷日

10,516円 ( 11,568円 )	5日目〜
10,740円 ( 11,814円 )	5日目〜
11,481円 ( 12,629円 )	5日目〜
5,931円 ( 6,524円 )	5日目〜
10,516円 ( 11,568円 )	5日目〜
10,740円 ( 11,814円 )	5日目〜
11,571円 ( 12,728円 )	5日目〜
9,864円 ( 10,850円 )	5日目〜
11,368円 ( 12,505円 )	5日目〜
11,481円 ( 12,629円 )	5日目〜
9,612円 ( 10,573円 )	5日目〜
6,577円 ( 7,235円 )	5日目〜
13,166円 ( 14,483円 )	5日目〜
13,996円 ( 15,396円 )	5日目〜
11,571円 ( 12,728円 )	5日目〜
7,364円 ( 8,100円 )	15日目〜
7,329円 ( 8,062円 )	5日目〜
7,441円 ( 8,185円 )	5日目〜
7,677円 ( 8,445円 )	5日目〜

詳細情報

基本情報

基本情報

【特長】
・一度の動作でチューブを押し込み、簡単に脱着できます。
・ねじ部にはOリング及びふっ素樹脂加工が施されています。
【用途】
・空気圧配管に使用するワンタッチ式管接続口です。
・使用者の環境に応じて多様に使用することができます。

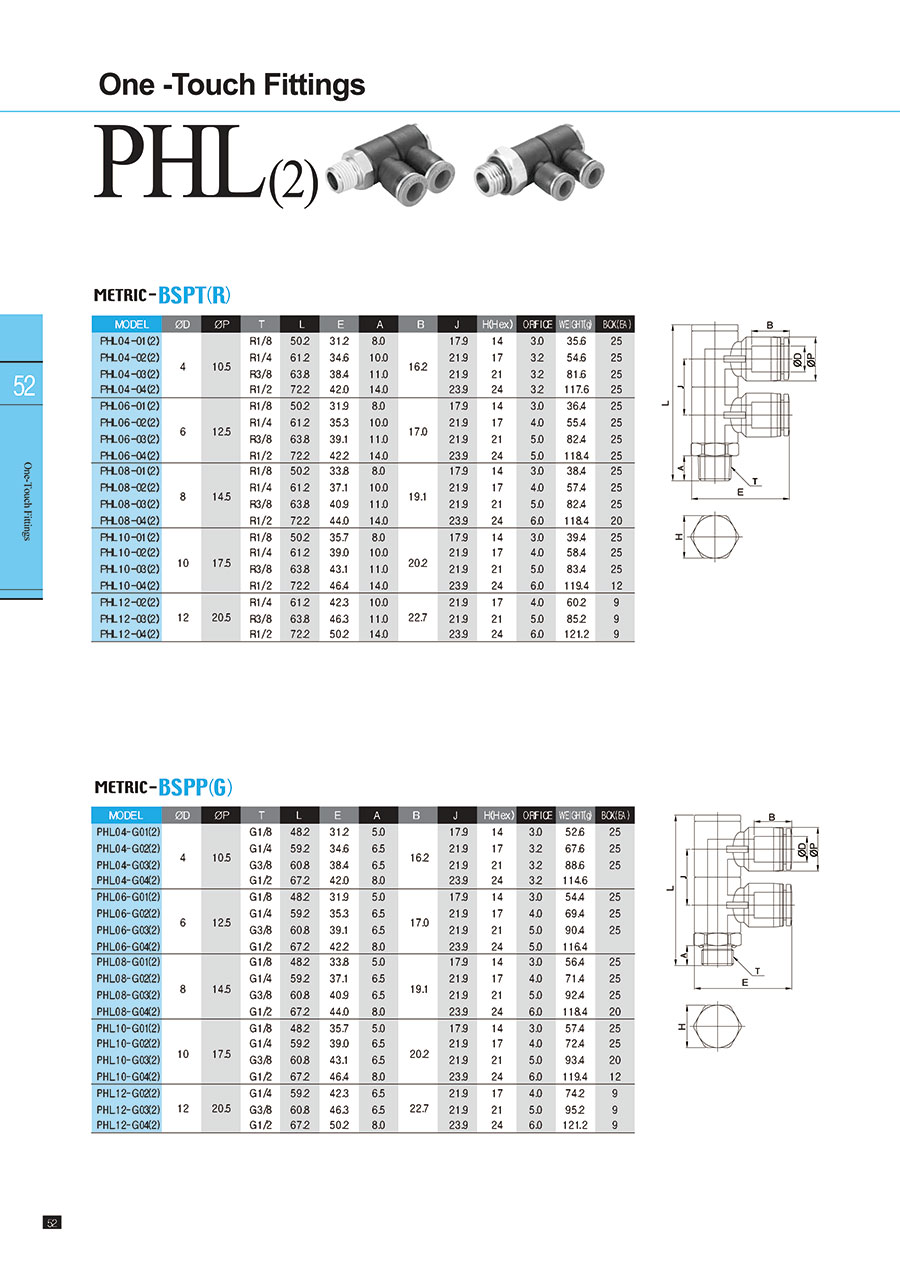

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
