ミニボールプランジャ PNBF
- 通常単価(税別)
- 559円～9,569円
- 税込単価
- 615円～10,526円
通常出荷日：在庫品1日目～7日目一部当日出荷可能
位置決め用プランジャです。【特長】・スティール製とステンレス製のそれぞれに軽荷重タイプと重荷重タイプが...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が54型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

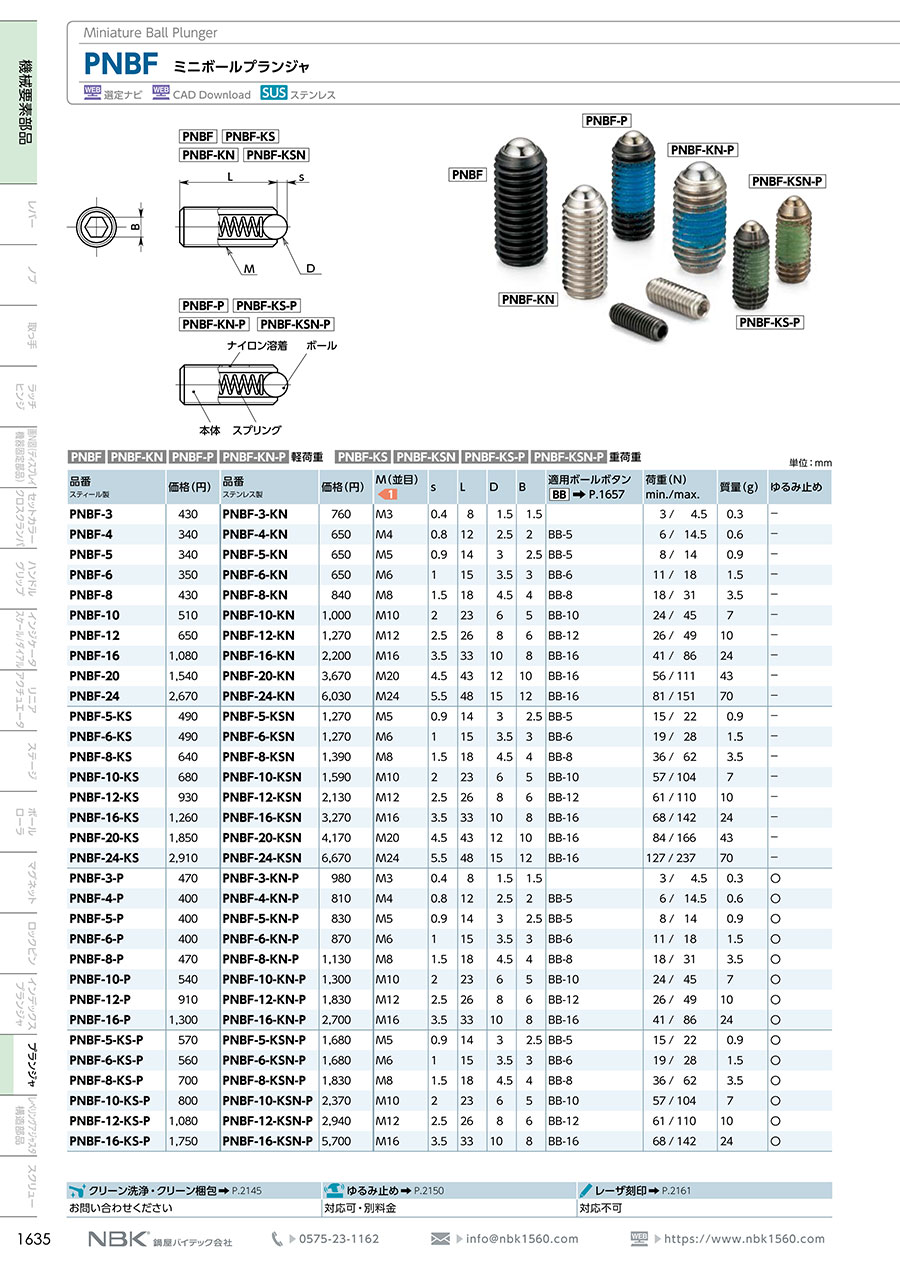

ミニボールプランジャ PNBFの仕様について
PNBFの外観
PNBFの形状図
PNBF/PNBF-KS/KN/KSNの形状図
PNBF-P/KS-P/KN-P/KSN-Pの形状図
規格表
（単位：mm）
| 品番 | 品番 | M（並目） | s | L | D | B | 適用ボールボタン | 荷重（N） min./max. | 質量 （g） | ゆるみ止め | タイプ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PNBF-3 | PNBF-3-KN | M3 | 0.4 | 8 | 1.5 | 1.5 | - | 3/4.5 | 0.3 | - | 軽荷重 |
| PNBF-4 | - | M4 | 0.8 | 12 | 2.5 | 2 | BB-5 | 6/14.5 | 0.6 | - | 軽荷重 |
| PNBF-5 | PNBF-5-KN | M5 | 0.9 | 14 | 3 | 2.5 | BB-5 | 8/14 | 0.9 | - | 軽荷重 |
| PNBF-6 | PNBF-6-KN | M6 | 1 | 15 | 3.5 | 3 | BB-6 | 11/18 | 1.5 | - | 軽荷重 |
| - | PNBF-8-KN | M8 | 1.5 | 18 | 4.5 | 4 | BB-8 | 18/31 | 3.5 | - | 軽荷重 |
| PNBF-10 | - | M10 | 2 | 23 | 6 | 5 | BB-10 | 24/45 | 7 | - | 軽荷重 |
| PNBF-12 | PNBF-12-KN | M12 | 2.5 | 26 | 8 | 6 | BB-12 | 26/49 | 10 | - | 軽荷重 |
| PNBF-16 | - | M16 | 3.5 | 33 | 10 | 8 | BB-16 | 41/86 | 24 | - | 軽荷重 |
| PNBF-20 | PNBF-20-KN | M20 | 4.5 | 43 | 12 | 10 | BB-16 | 56/111 | 43 | - | 軽荷重 |
| PNBF-24 | PNBF-24-KN | M24 | 5.5 | 48 | 15 | 12 | BB-16 | 81/151 | 70 | - | 軽荷重 |
| PNBF-5-KS | PNBF-5-KSN | M5 | 0.9 | 14 | 3 | 2.5 | BB-5 | 15/22 | 0.9 | - | 重荷重 |
| PNBF-6-KS | PNBF-6-KSN | M6 | 1 | 15 | 3.5 | 3 | BB-6 | 19/28 | 1.5 | - | 重荷重 |
| PNBF-8-KS | PNBF-8-KSN | M8 | 1.5 | 18 | 4.5 | 4 | BB-8 | 36/62 | 3.5 | - | 重荷重 |
| PNBF-10-KS | - | M10 | 2 | 23 | 6 | 5 | BB-10 | 57/104 | 7 | - | 重荷重 |
| - | PNBF-12-KSN | M12 | 2.5 | 26 | 8 | 6 | BB-12 | 61/110 | 10 | - | 重荷重 |
| PNBF-16-KS | PNBF-16-KSN | M16 | 3.5 | 33 | 10 | 8 | BB-16 | 68/142 | 24 | - | 重荷重 |
| PNBF-20-KS | PNBF-20-KSN | M20 | 4.5 | 43 | 12 | 10 | BB-16 | 84/166 | 43 | - | 重荷重 |
| PNBF-24-KS | PNBF-24-KSN | M24 | 5.5 | 48 | 15 | 12 | BB-16 | 127/237 | 70 | - | 重荷重 |
| PNBF-3-P | PNBF-3-KN-P | M3 | 0.4 | 8 | 1.5 | 1.5 | - | 3/4.5 | 0.3 | ○ | 軽荷重 |
| PNBF-4-P | PNBF-4-KN-P | M4 | 0.8 | 12 | 2.5 | 2 | BB-5 | 6/14.5 | 0.6 | ○ | 軽荷重 |
| - | PNBF-5-KN-P | M5 | 0.9 | 14 | 3 | 2.5 | BB-5 | 8/14 | 0.9 | ○ | 軽荷重 |
| PNBF-6-P | PNBF-6-KN-P | M6 | 1 | 15 | 3.5 | 3 | BB-6 | 11/18 | 1.5 | ○ | 軽荷重 |
| PNBF-8-P | PNBF-8-KN-P | M8 | 1.5 | 18 | 4.5 | 4 | BB-8 | 18/31 | 3.5 | ○ | 軽荷重 |
| PNBF-10-P | PNBF-10-KN-P | M10 | 2 | 23 | 6 | 5 | BB-10 | 24/45 | 7 | ○ | 軽荷重 |
| PNBF-12-P | PNBF-12-KN-P | M12 | 2.5 | 26 | 8 | 6 | BB-12 | 26/49 | 10 | ○ | 軽荷重 |
| PNBF-16-P | - | M16 | 3.5 | 33 | 10 | 8 | BB-16 | 41/86 | 24 | ○ | 軽荷重 |
| PNBF-5-KS-P | PNBF-5-KSN-P | M5 | 0.9 | 14 | 3 | 2.5 | BB-5 | 15/22 | 0.9 | ○ | 重荷重 |
| PNBF-6-KS-P | PNBF-6-KSN-P | M6 | 1 | 15 | 3.5 | 3 | BB-6 | 19/28 | 1.5 | ○ | 重荷重 |
| PNBF-8-KS-P | PNBF-8-KSN-P | M8 | 1.5 | 18 | 4.5 | 4 | BB-8 | 36/62 | 3.5 | ○ | 重荷重 |
| PNBF-10-KS-P | PNBF-10-KSN-P | M10 | 2 | 23 | 6 | 5 | BB-10 | 57/104 | 7 | ○ | 重荷重 |
| PNBF-12-KS-P | PNBF-12-KSN-P | M12 | 2.5 | 26 | 8 | 6 | BB-12 | 61/110 | 10 | ○ | 重荷重 |
| PNBF-16-KS-P | PNBF-16-KSN-P | M16 | 3.5 | 33 | 10 | 8 | BB-16 | 68/142 | 24 | ○ | 重荷重 |
材質・仕上げ
| PNBF/PNBF-KS*1 | PNBF-P | PNBF-KS-P | PNBF-KN/PNBF-KSN*1 | PNBF-KN-P | PNBF-KSN-P | |
|---|---|---|---|---|---|---|
| 本体 | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） | SUS303 | SUS303 | SUS303 |
| ボール | SUJ2 （硬度740-900HV10）*2 | SUJ2 （硬度740-900HV10）*2 | SUJ2 （硬度740-900HV10）*2 | SUS420C （硬度54-60HRC） | SUS420C （硬度54-60HRC） | SUS420C （硬度54-60HRC） |
| スプリング | SUS631相当 | SUS631相当 | SUS631相当 | SUS631相当 | SUS631相当 | SUS631相当 |
| ゆるみ止め | - | ナイロン溶着（青） | ナイロン溶着（緑） | - | ナイロン溶着（青） | ナイロン溶着（緑） |
*1:PNBF-KS/PNBF-KSNはPNBF/PNBF-KNと区別するため、ねじ部に2本線のレーザー刻印を施しています。
*2:PNBF-24/PNBF-24-KSは硬度60-66HRCになります。
品番の末尾記号により、材質・荷重タイプ・ゆるみ止めの有無が選択できます。
| 末尾記号 | 材質 | 荷重タイプ | ゆるみ止め |
|---|---|---|---|
| 記号なし | スティール | 軽荷重 | なし |
| P | スティール | 軽荷重 | あり |
| KS | スティール | 重荷重 | なし |
| KS-P | スティール | 重荷重 | あり |
| KN | ステンレス | 軽荷重 | なし |
| KN-P | ステンレス | 軽荷重 | あり |
| KSN | ステンレス | 重荷重 | なし |
| KSN-P | ステンレス | 重荷重 | あり |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
674円 ( 741円 ) | 4日目 |
1,036円 ( 1,140円 ) | 4日目 |
1,431円 ( 1,574円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
559円 ( 615円 ) | 4日目 |
1,104円 ( 1,214円 ) | 在庫品1日目当日出荷可能 |
589円 ( 648円 ) | 在庫品1日目当日出荷可能 |
583円 ( 641円 ) | 4日目 |
1,071円 ( 1,178円 ) | 4日目 |
1,179円 ( 1,297円 ) | 在庫品1日目当日出荷可能 |
828円 ( 911円 ) | 4日目 |
881円 ( 969円 ) | 在庫品1日目当日出荷可能 |
1,762円 ( 1,938円 ) | 4日目 |
2,399円 ( 2,639円 ) | 在庫品1日目当日出荷可能 |
571円 ( 628円 ) | 4日目 |
1,062円 ( 1,168円 ) | 4日目 |
1,085円 ( 1,194円 ) | 在庫品1日目当日出荷可能 |
762円 ( 838円 ) | 4日目 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
1,757円 ( 1,933円 ) | 4日目 |
2,313円 ( 2,544円 ) | 7日目 |
589円 ( 648円 ) | 在庫品1日目当日出荷可能 |
1,198円 ( 1,318円 ) | 4日目 |
898円 ( 988円 ) | 4日目 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
2,212円 ( 2,433円 ) | 4日目 |
2,527円 ( 2,780円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
886円 ( 975円 ) | 4日目 |
962円 ( 1,058円 ) | 4日目 |
1,089円 ( 1,198円 ) | 在庫品1日目当日出荷可能 |
2,111円 ( 2,322円 ) | 4日目 |
3,288円 ( 3,617円 ) | 4日目 |
799円 ( 879円 ) | 在庫品1日目当日出荷可能 |
1,155円 ( 1,271円 ) | 4日目 |
2,036円 ( 2,240円 ) | 4日目 |
1,416円 ( 1,558円 ) | 在庫品1日目当日出荷可能 |
2,949円 ( 3,244円 ) | 4日目 |
4,078円 ( 4,486円 ) | 在庫品1日目当日出荷可能 |
1,107円 ( 1,218円 ) | 在庫品1日目当日出荷可能 |
1,537円 ( 1,691円 ) | 4日目 |
1,802円 ( 1,982円 ) | 4日目 |
2,523円 ( 2,775円 ) | 在庫品1日目当日出荷可能 |
4,421円 ( 4,863円 ) | 4日目 |
6,711円 ( 7,382円 ) | 4日目 |
1,849円 ( 2,034円 ) | 在庫品1日目当日出荷可能 |
2,196円 ( 2,416円 ) | 4日目 |
5,259円 ( 5,785円 ) | 4日目 |
2,754円 ( 3,029円 ) | 4日目 |
5,790円 ( 6,369円 ) | 4日目 |
3,632円 ( 3,995円 ) | 4日目 |
8,575円 ( 9,433円 ) | 4日目 |
3,962円 ( 4,358円 ) | 4日目 |
9,569円 ( 10,526円 ) | 4日目 |
詳細情報
基本情報
位置決め用プランジャです。
【特長】
・スティール製とステンレス製のそれぞれに軽荷重タイプと重荷重タイプがあります
【用途】
・装置全般
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
