エアクランプ Sシリーズ下面押さえ型 No.201-S

エアクランプ Sシリーズ下面押さえ型 No.201-S

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

通常単価(税別):
55,343
(税込単価):
60,877
通常出荷日:
5日目
下方押え型エアー駆動トグルクランプ。
【特長】
・エアークランプは同時に複数作動でき、作業効率を上げることができる。
・センサ付。
【用途】
・自動化装置への組込み。
・機械内や大きなワークの加工など。
【使用上ご注意点】
※継手の向きを変える場合について標準装着されてる継手の向きを変える場合、一度継手を取り外して残っているシールテープを除去して頂き、新たにシールテープを巻いた上でねじ込み時にを向き調整してください。
装着されてる状態にて向きを変えた場合、エアー漏れの原因となります。
※高温になる場所での使用についてエアーシリンダーに遮熱対策を施すなど対策をしてください。
遮熱対策が不十分ですと、エアーシリンダー内部のパッキンが溶けエアー漏れの原因となります。
※ご使用条件(周囲温度40°C以上、加圧保持、低頻度作動など)により、内部の潤滑油およびグリースの基油がシリンダ外部に滲み出す場合があります。清浄環境を要する場合はご注意ください。

PDF

この商品のFAQをみる

型番

1 の型番候補があります候補を表示

NO.201-S

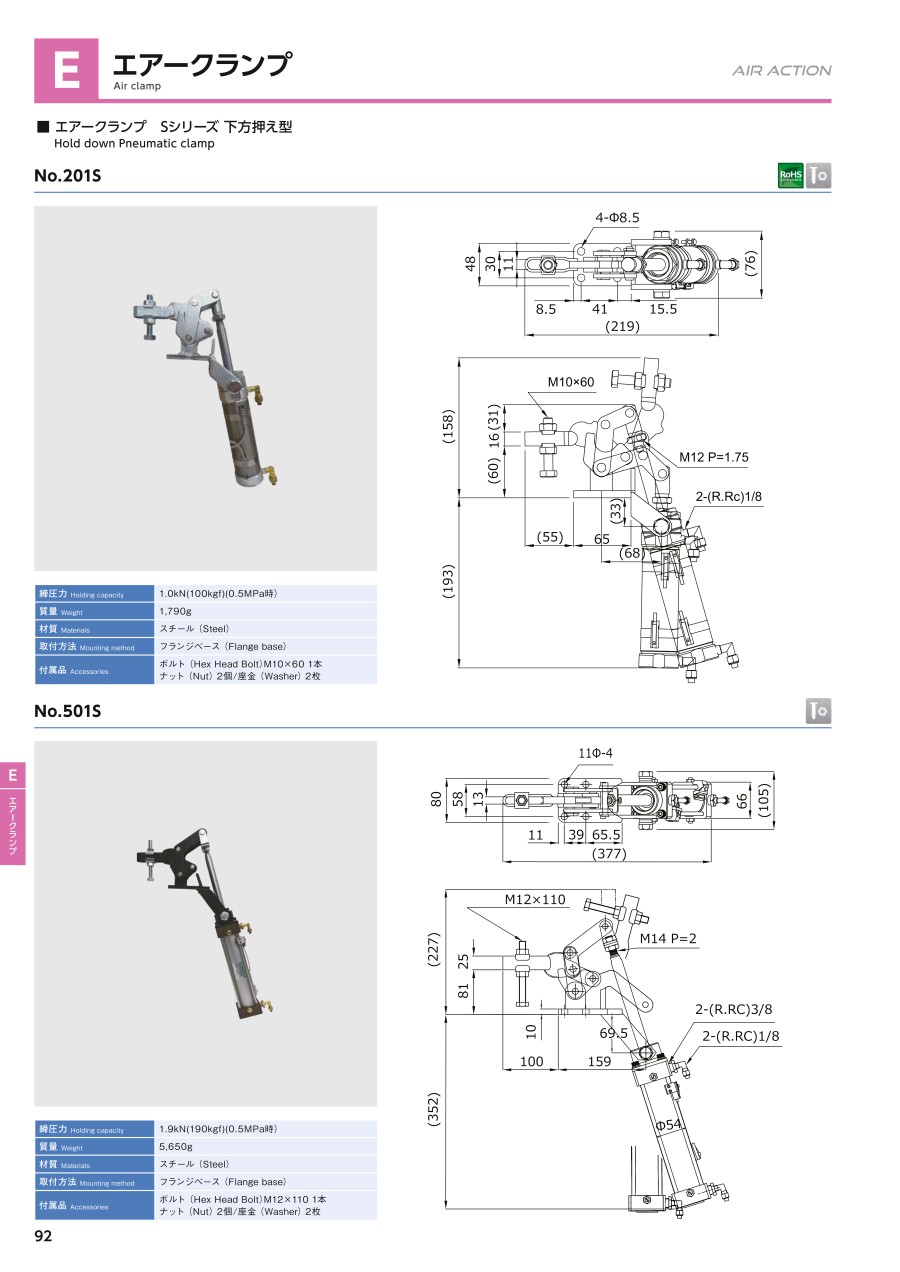

外形図

エアクランプ Sシリーズ下面押さえ型 NO.201-Sの寸法図

製品仕様

外観図

エアクランプ Sシリーズ下面押さえ型 NO.201-S イメージ

仕様

本体にバリクランプNO.1を使用したエアークランプ。
シリンダー縦型モデル。用途に合わせて選択可能。

エアークランプの品番はすべて”AC”表記に統一。
以前のNo.201Sと同じ製品。

  • 分類名:エアークランプ
  • 製品番号:AC201S
  • 質量:1,790g
  • 締圧力:2.8kN(280kgf)
  • 材質:スチール(SPCC)
  • 取り付け方法:フランジベース
  • 表面処理:三価クロムメッキ

付属品

  • M10x60スピンドル1本
  • ナット2個
  • 座金2枚

開発秘話

製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。

型番

NO.201-S

型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
出荷日

55,343円

( 60,877円 )
1個

5日目

Loading...

  1. 1


商品担当おすすめ

コロコンローラ ローラ幅25・50mmタイプ 画像

コロコンローラ ローラ幅25・50mmタイプ

ミスミ

コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
エンプラベアリング フラットタイプ おねじ付 画像

エンプラベアリング フラットタイプ おねじ付

ミスミ

安全カバー不要なローラーコンベア搬送をつくれます!
玉軸受ユニット 鋳物製ピロータイプ(テーパ穴タイプ) 画像

玉軸受ユニット 鋳物製ピロータイプ(テーパ穴タイプ)

ミスミ

テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適!

基本情報

全体形状 下面押さえ・ハンドル横型 締圧力(kN) 2.8 クランプ部材質 スチール
材質 スチール(SPCC) 取付形状 フランジベース ボルトサイズ (M) M10
最大高(mm) 380 最大長(mm) 245 最大幅(mm) 76
JANコード 4580455762884 エアー接続 R・Rc1/8

エアクランプ Sシリーズ下面押さえ型 No.201-Sの型番NO.201-Sのページです。
型番NO.201-Sに関する仕様情報を記載しております。

NO.201-Sで型番確定

この商品を見た人は、こんな商品も見ています

今見ている商品

エアクランプ Sシリーズ下面押さえ型 No.201-S

エアクランプ Sシリーズ下面押さえ型 No.201-S

    エアークランプ Sシリーズ下面押さえ型 No.AC-450-S

    エアークランプ Sシリーズ下面押さえ型 No.AC-450-S

      エアークランプ Sシリーズ下面押さえ型 No.AC650-S

      エアークランプ Sシリーズ下面押さえ型 No.AC650-S

        エアークランプ Sシリーズ下面押さえ型 No.AC-451S

        エアークランプ Sシリーズ下面押さえ型 No.AC-451S

          エアークランプ Sシリーズ下方押さえ型 No.AC56S

          エアークランプ Sシリーズ下方押さえ型 No.AC56S

            エアークランプ 下方押さえ型 No.201

            エアークランプ 下方押さえ型 No.201

              エアークランプ 下方押さえ型 No.200

              エアークランプ 下方押さえ型 No.200

                エアークランプ 下方押さえ型 No.56

                エアークランプ 下方押さえ型 No.56

                  エアークランプ 下方押さえ型 No.100

                  エアークランプ 下方押さえ型 No.100

                    エアークランプ 下方押さえ型 No.101

                    エアークランプ 下方押さえ型 No.101

                      エアークランプ 下方押さえ型 No.102

                      エアークランプ 下方押さえ型 No.102

                        エアークランプ 下方押さえ型 No.500

                        エアークランプ 下方押さえ型 No.500

                          エアークランプ 下方押さえ型 No.AC-450

                          エアークランプ 下方押さえ型 No.AC-450

                            メーカー カクタ カクタ カクタ カクタ カクタ カクタ カクタ カクタ カクタ カクタ カクタ カクタ カクタ
                            通常価格
                            (税別)
                            55,343円 39,112円 46,627円 35,545円 39,445円 42,655円 34,634円 27,668円 26,624円 36,293円 25,941円 48,385円 25,543円
                            通常出荷日 5日目   在庫品1日目   当日出荷可能 6日目   5日目   5日目   在庫品1日目   当日出荷可能 4日目   4日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 30日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            全体形状 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型
                            締圧力(kN) 2.8 1.6 2.5 2 1.5 2.8 2.5 1.5 2.5 3.6 2.5 4 1.6
                            クランプ部材質 スチール スチール スチール スチール スチール スチール スチール スチール スチール スチール スチール スチール スチール
                            材質 スチール(SPCC) スチール(SPCC) スチール(SPCC) スチール(SPCC) スチール(SPCC) - - - - - - - -
                            取付形状 フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース

                            エアクランプ Sシリーズ下面押さえ型 No.201-Sのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問(FAQ)

                            質問: 使用温度は何度ですか?
                            回答: 最も望ましい周囲温度は5~60℃です。
