横押型クランプ No.02BU

横押型クランプ No.02BU

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
3,650円
税込価格
4,015円

取付が便利なフランジベースの横押し型トグルクランプ。【特長】・耐摩耗性の高い素...

詳細情報を確認する

  • 種類:
    横押し型
  • 装着方法:
    フランジベース
  • クランプボルトサイズ:
    M8
  • 締圧力(N):
    2000
  • 本体材質:
    スチール(SPCC)
  • クランプ部材質:
    スチール
  • ストローク(mm):
    30
  • 最大高(mm):
    155
  • 最大長(mm):
    230
  • 最大幅(mm):
    50
  • 重量(g):
    380
  • JANコード:
    4580455761481

指定中 の仕様・寸法情報

商品情報

外形図

横押型クランプ NO.02BUの寸法図

製品仕様

外観図

横押型クランプ NO.02BU イメージ

仕様

NO.02のカラー部に無給油ブシュを使用したタイプ。
ストローク30mm。

  • 分類名:横押型
  • 製品番号:02BU
  • 質量:380g
  • 締圧力:2.0kN(200kgf)
  • 使用に必要な高さ:155mm
  • 使用に必要な長さ:230mm
  • 使用に必要な幅:50mm
  • 材質:スチール(SPCC)
  • 取り付け方法:フランジベース
  • ハンドル角度:150°
  • 表面処理:三価クロムメッキ

開発秘話

製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。

型番リスト

型番

NO.02BU

通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3,650( 4,015円 )

在庫品1日目

当日出荷可能

型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

1個

3,650( 4,015円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

取付が便利なフランジベースの横押し型トグルクランプ。
【特長】
・耐摩耗性の高い素材をブッシュに使用して耐久性を向上。
・繰り返し作業の多い工程に最適。
・トグルクランプの特性を活かし、2.0kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

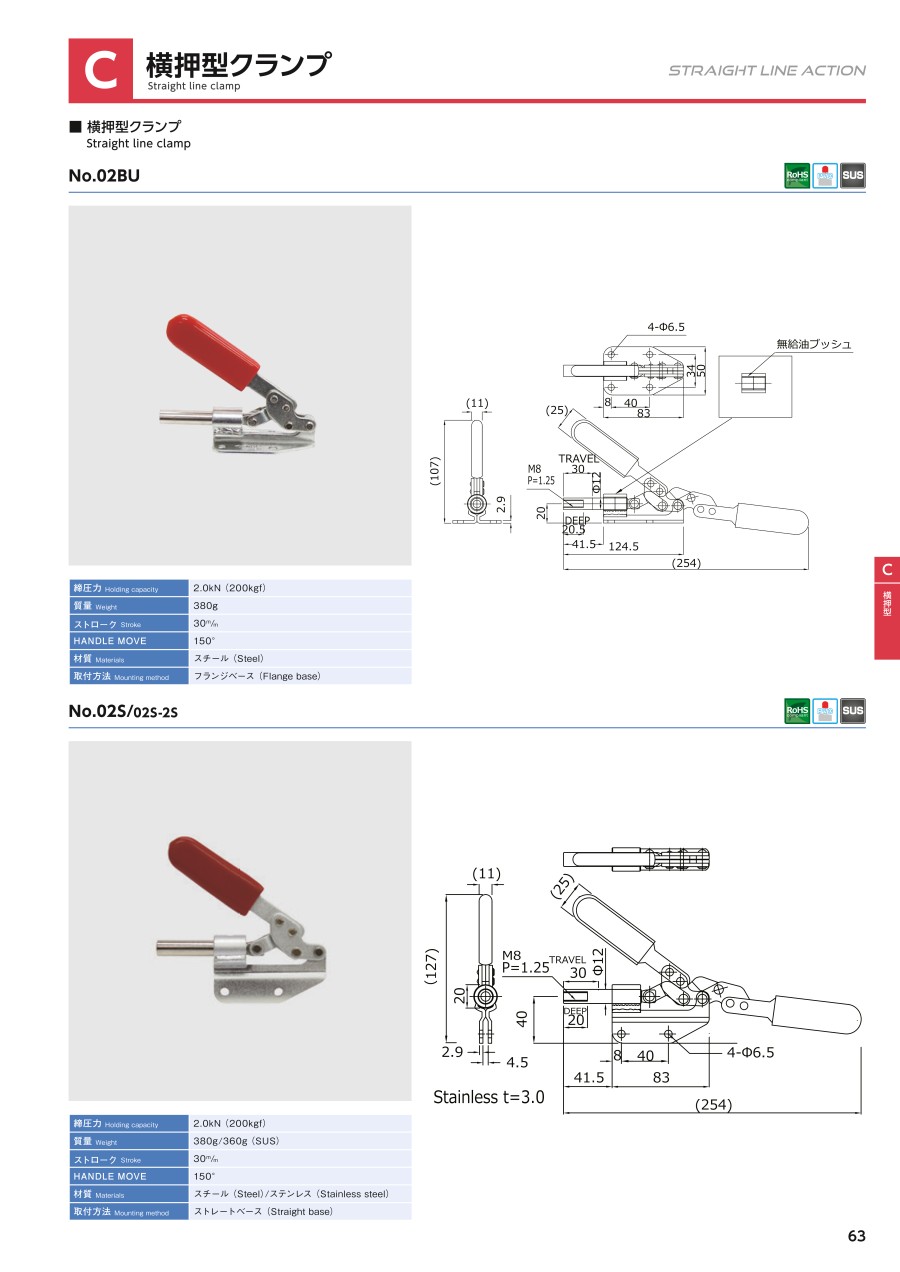

カタログ



NO.02BUで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

横押型クランプ No.02BUの型番NO.02BUのページです。
型番NO.02BUに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

横押型クランプ No.02BU

横押型クランプ No.02BU

    横押型クランプ No.02

    横押型クランプ No.02

      横押型クランプ No.51

      横押型クランプ No.51

        横押型クランプ No.50B

        横押型クランプ No.50B

          横押型クランプ No.50A

          横押型クランプ No.50A

            横押型クランプ No.80

            横押型クランプ No.80

              横押型クランプ No.SL10

              横押型クランプ No.SL10

                横押型クランプ No.07

                横押型クランプ No.07

                  横押型クランプ No.06

                  横押型クランプ No.06

                    横押型クランプ No.51B-M

                    横押型クランプ No.51B-M

                      横押型クランプ No.51C

                      横押型クランプ No.51C

                        横押型クランプ No.51B-S

                        横押型クランプ No.51B-S

                          横押型クランプ No.FM50

                          横押型クランプ No.FM50

                            メーカー カクタ カクタ カクタ カクタ カクタ カクタ カクタ カクタ カクタ カクタ カクタ カクタ カクタ
                            通常価格 3,650円 2,631円 3,469円 4,686円 2,762円 4,874円 1,814円 1,985円 2,089円 5,750円 16,396円 3,189円 2,355円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            種類 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型
                            装着方法 フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース ベースなし
                            クランプボルトサイズ M8 M8 M8 M12 M10 M8 M4 M4 M4 M12 M18 M10 M6
                            締圧力(N) 2000 2000 2200 3000 2000 3000 450 500 500 3000 16000 1600 900
                            本体材質 スチール(SPCC) スチール スチール スチール スチール スチール スチール スチール スチール スチール スチール スチール スチール

                            横押型クランプ No.02BUのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問(FAQ)

                            Q グリップの耐熱温度は何度ですか?
                            A
                            当製品には、ビニルグリップのものとプラスチックグリップのものがあります。
                            ビニルグリップについては60~70度で30分程度。
                            プラスチックグリップについては120度で1時間程度の耐熱となっています。
                            外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
