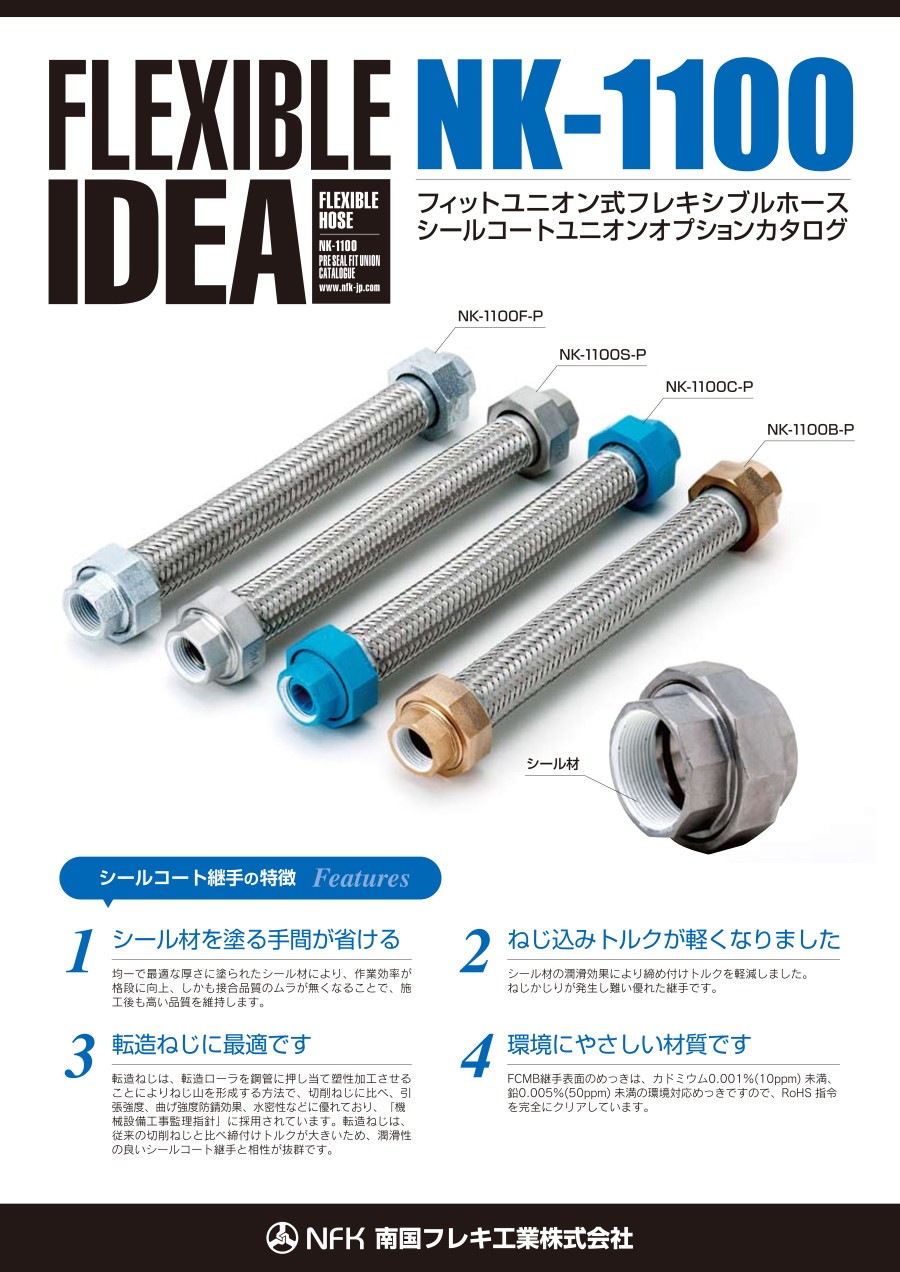

NK1100P シールコートユニオン式フレキシブルホース

製品仕様

NK-1100F-P、NK-1100S-P、NK-1100C-P、NK-1100B-P

シール材を塗布済み

シールコート継手の特長

• シール材を塗る手間が省ける
  均一で最適な厚さに塗られたシール材により、作業効率が格段に向上、しかも接合品質のムラがなくなることで施工後も高い品質を保持できる。
• ねじ込トルクの軽量化
  シール材の潤滑効果により締付トルクを軽減。ねじかじりが発生しにくい優れた継手。
• 転造ねじに最適
  転造ねじは、転造ローラを鋼管に押し当てて塑性加工させることによりねじ山を形成する方法で、切削ねじに比べ、引張強度、曲げ強度防錆効果、水密性などに優れており、「機械設備工事監理指針」に採用されている。転造ねじは従来の切削ねじと比べ締付トルクが大きいため、潤滑性によいシールコート継手と相性が抜群。

標準ねじ込み量一覧表

• 標準残りねじ長さは、ねじの全長によって変わり、切り上げねじ部を含むねじの全長がこの表に示した値のときの数値を示します。
• 転造ねじは、切削ねじに対してねじの全長が長くなるため、残りねじ長さは切削ねじより長くなります。
• ねじ加工機により、ねじの全長が変わり、残りねじ長さが変わりますので、あらかじめねじの全長がどの程度か確認の上、ねじ込みを行ってください。

使用例

フレキシブルホースの正しい取付け方

屈曲部にはエルボを使用して、チューブは真直に取付けてください。

小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。

小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。

エルボの使用と、U字配管になるようにチューブの取付を行います。

エルボの使用と、U字配管になるようにチューブの取付を行います。

ホースの動きに同調する回転ローラーを取付けることにより、無理な屈曲は避けられます。

半円の滑車を取付けて、許容範囲を維持してください。

ロール巻のチューブの許容曲げ半径を維持して、引張り方向に対して無理のない形にロール巻を立ててください。

エルボの使用と、U字配管になるようにチューブの取付を行います。

回転ジョイントを取付けて、チューブをねじらないようにしてください。

チューブの取付は、運動方向に対して常に平行になるように取付けてください。
