サイマコーポレーション

ショルダーボルトインチサイズ

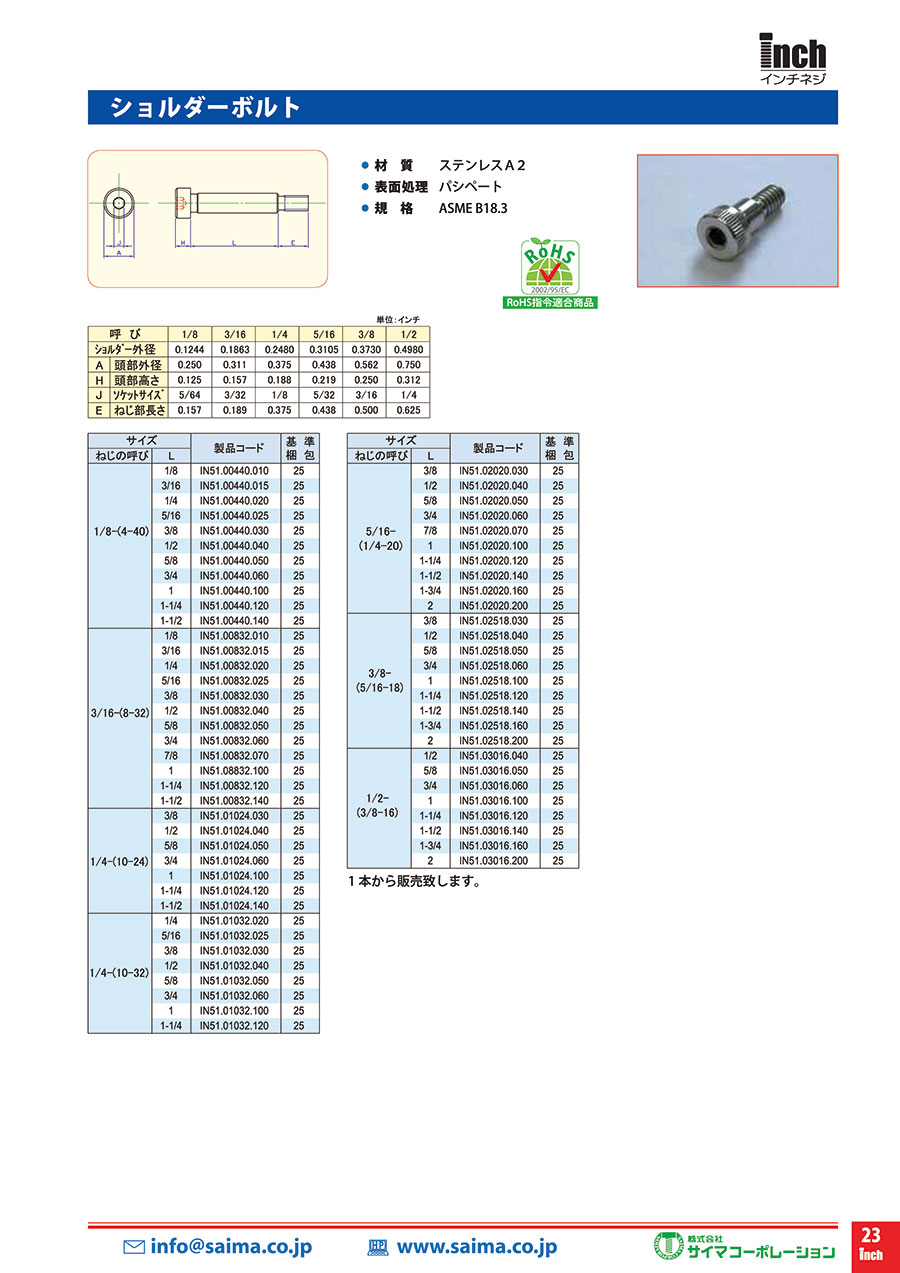

カタログ

通常単価(税別): 2,804円～13,709円

税込単価: 3,084円～15,080円

通常出荷日：7日目～52日目

インチ規格のねじです。1個から購入可能ですので、少量使いに非常に便利です。

カタログPDFに記載の「呼び」とは「呼び（ショルダー部）」を指します。
また、「ねじの呼び」と記載の部分はショルダーボルトのサイズ表記であり、例えば5/16-(1/4-20)と記載の時、5/16は呼び（ショルダー部）、1/4は呼び（ねじ部）、20は1インチ当たりのねじ山の数を表します。

未確定：候補が28型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ショルダーボルトインチサイズ:関連画像

型番リスト

表示件数

型番

ねじ山種類

ねじの呼び(inch)

長さL

(inch)

ねじの長さE

(inch)

ねじ山数

呼び

ショルダー外径

(inch)

頭部外径 A

(inch)

頭部高さ H

(inch)

ソケットサイズ J

(inch)

呼び（ショルダー部）

RoHS?

最小発注数量

ユニファイ並目UNC	NO.4	3/16	0.157	40	1/8-(4-40)	0.1244	0.250	0.125	5/64	1/8	10	1個
ユニファイ並目UNC	NO.4	5/16	0.157	40	1/8-(4-40)	0.1244	0.250	0.125	5/64	1/8	10	1個
ユニファイ並目UNC	NO.4	1/2	0.157	40	1/8-(4-40)	0.1244	0.250	0.125	5/64	1/8	10	1個
ユニファイ並目UNC	NO.4	5/8	0.157	40	1/8-(4-40)	0.1244	0.250	0.125	5/64	1/8	10	1個
ユニファイ並目UNC	NO.4	3/4	0.157	40	1/8-(4-40)	0.1244	0.250	0.125	5/64	1/8	10	1個
ユニファイ並目UNC	NO.4	1	0.157	40	1/8-(4-40)	0.1244	0.250	0.125	5/64	1/8	10	1個
ユニファイ並目UNC	NO.4	1 1/4	0.157	40	1/8-(4-40)	0.1244	0.250	0.125	5/64	1/8	10	1個
ユニファイ並目UNC	NO.4	1 1/2	0.157	40	1/8-(4-40)	0.1244	0.250	0.125	5/64	1/8	10	1個
ユニファイ並目UNC	NO.8	1 1/4	0.189	32	3/16-(8-32)	0.1863	0.311	0.157	3/32	3/16	10	1個
ユニファイ並目UNC	NO.10	1/2	0.375	24	1/4-(10-24)	0.2480	0.375	0.188	1/8	1/4	10	1個
ユニファイ並目UNC	NO.10	5/8	0.375	24	1/4-(10-24)	0.2480	0.375	0.188	1/8	1/4	10	1個
ユニファイ並目UNC	NO.10	1 1/2	0.375	24	1/4-(10-24)	0.2480	0.375	0.188	1/8	1/4	10	1個
ユニファイ細目UNF	NO.10	1/4	0.375	32	1/4-(10-32)	0.2480	0.375	0.188	1/8	1/4	10	1個
ユニファイ細目UNF	NO.10	5/16	0.375	32	1/4-(10-32)	0.2480	0.375	0.188	1/8	1/4	10	1個
ユニファイ細目UNF	NO.10	3/8	0.375	32	1/4-(10-32)	0.2480	0.375	0.188	1/8	1/4	10	1個
ユニファイ細目UNF	NO.10	1/2	0.375	32	1/4-(10-32)	0.2480	0.375	0.188	1/8	1/4	10	1個
ユニファイ細目UNF	NO.10	3/4	0.375	32	1/4-(10-32)	0.2480	0.375	0.188	1/8	1/4	10	1個
ユニファイ並目UNC	1/4	3/8	0.438	20	5/16-(1/4-20)	0.3105	0.438	0.219	5/32	5/16	10	1個
ユニファイ並目UNC	1/4	3/4	0.438	20	5/16-(1/4-20)	0.3105	0.438	0.219	5/32	5/16	10	1個
ユニファイ並目UNC	1/4	7/8	0.438	20	5/16-(1/4-20)	0.3105	0.438	0.219	5/32	5/16	10	1個
ユニファイ並目UNC	1/4	1	0.438	20	5/16-(1/4-20)	0.3105	0.438	0.219	5/32	5/16	10	1個
ユニファイ並目UNC	1/4	2	0.438	20	5/16-(1/4-20)	0.3105	0.438	0.219	5/32	5/16	10	1個
ユニファイ並目UNC	3/8	1/2	0.625	16	1/2-(3/8-16)	0.4980	0.750	0.312	1/4	1/2	10	1個
ユニファイ並目UNC	3/8	1	0.625	16	1/2-(3/8-16)	0.4980	0.750	0.312	1/4	1/2	10	1個
ユニファイ並目UNC	3/8	1 1/4	0.625	16	1/2-(3/8-16)	0.4980	0.750	0.312	1/4	1/2	10	1個
ユニファイ並目UNC	3/8	1 1/2	0.625	16	1/2-(3/8-16)	0.4980	0.750	0.312	1/4	1/2	10	1個
ユニファイ並目UNC	3/8	1 3/4	0.625	16	1/2-(3/8-16)	0.4980	0.750	0.312	1/4	1/2	10	1個
ユニファイ並目UNC	3/8	2	0.625	16	1/2-(3/8-16)	0.4980	0.750	0.312	1/4	1/2	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,972円 ( 3,269円 )	7日目
3,010円 ( 3,311円 )	7日目
3,004円 ( 3,304円 )	7日目
3,060円 ( 3,366円 )	45日目
3,264円 ( 3,590円 )	7日目
3,392円 ( 3,731円 )	7日目
3,606円 ( 3,967円 )	7日目
3,722円 ( 4,094円 )	7日目
3,810円 ( 4,191円 )	7日目
3,004円 ( 3,304円 )	52日目
3,343円 ( 3,677円 )	7日目
5,182円 ( 5,700円 )	7日目
2,808円 ( 3,089円 )	31日目
2,808円 ( 3,089円 )	7日目
2,804円 ( 3,084円 )	7日目
3,004円 ( 3,304円 )	7日目
3,572円 ( 3,929円 )	31日目
4,017円 ( 4,419円 )	46日目
4,572円 ( 5,029円 )	7日目
4,662円 ( 5,128円 )	7日目
4,754円 ( 5,229円 )	7日目
9,870円 ( 10,857円 )	7日目
8,738円 ( 9,612円 )	7日目
9,451円 ( 10,396円 )	7日目
10,888円 ( 11,977円 )	7日目
12,350円 ( 13,585円 )	7日目
12,565円 ( 13,822円 )	7日目
13,709円 ( 15,080円 )	31日目

詳細情報

基本情報

基本情報

インチ規格のねじです。1個から購入可能ですので、少量使いに非常に便利です。

ご注意

カタログPDFに記載の「呼び」とは「呼び（ショルダー部）」を指します。
また、「ねじの呼び」と記載の部分はショルダーボルトのサイズ表記であり、例えば5/16-(1/4-20)と記載の時、5/16は呼び（ショルダー部）、1/4は呼び（ねじ部）、20は1インチ当たりのねじ山の数を表します。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
