HIWIN（ハイウィン）

磁気エンコーダヘッド-小型 PMシリーズ

カタログ |

通常単価(税別): 108,429円

税込単価: 119,272円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

HIWIN（ハイウィン）

通常出荷日：在庫品1日目

小型の磁気エンコーダヘッドです。ハイウィン製磁気スケールに使用可能です。【特長...

種類
磁気エンコーダヘッド小型
磁気ピッチ (mm)
1
ケーブル長さ (m)
3
使用温度 (℃)
0～50
保存温度 (℃)
-5～70
保護等級
IP67
コネクタ形式
D-sub VGA 15 Pin
出力信号
デジタル 5V RS422/TTL
分解能
1μm
繰返し位置決め精度 (μm)
±2
レファレンス信号 (mm/パレス)
1
運用速度 (m/sec)
～5
入力電源 (V)
5DC±5%
適用
標準

ご注意

本シリーズについて、弊社では一部商品のみを取り扱っております。
メーカーカタログに掲載がある場合でも、弊社お取り扱いがない場合もございますのでご了承ください。

型番:

PM-B-03-6D-T-10

解除

閲覧中の商品と併せてご検討ください

リニアガイドウェイ HGシリーズ 4条列高負荷荷重形

サーボドライバ D2シリーズ

－閉じる

PM-B-03-6D-T-10の仕様・寸法情報

種類

磁気エンコーダヘッド小型

磁気ピッチ(mm)

ケーブル長さ(m)

使用温度(℃)

0～50

保存温度(℃)

-5～70

保護等級

IP67

コネクタ形式

D-sub VGA 15 Pin

出力信号

デジタル 5V RS422/TTL

分解能

1μm

繰返し位置決め精度(μm)

±2

レファレンス信号(mm/パレス)

運用速度(m/sec)

～5

入力電源(V)

5DC±5%

適用

標準

商品情報
型番リスト
詳細情報
カタログ

商品情報

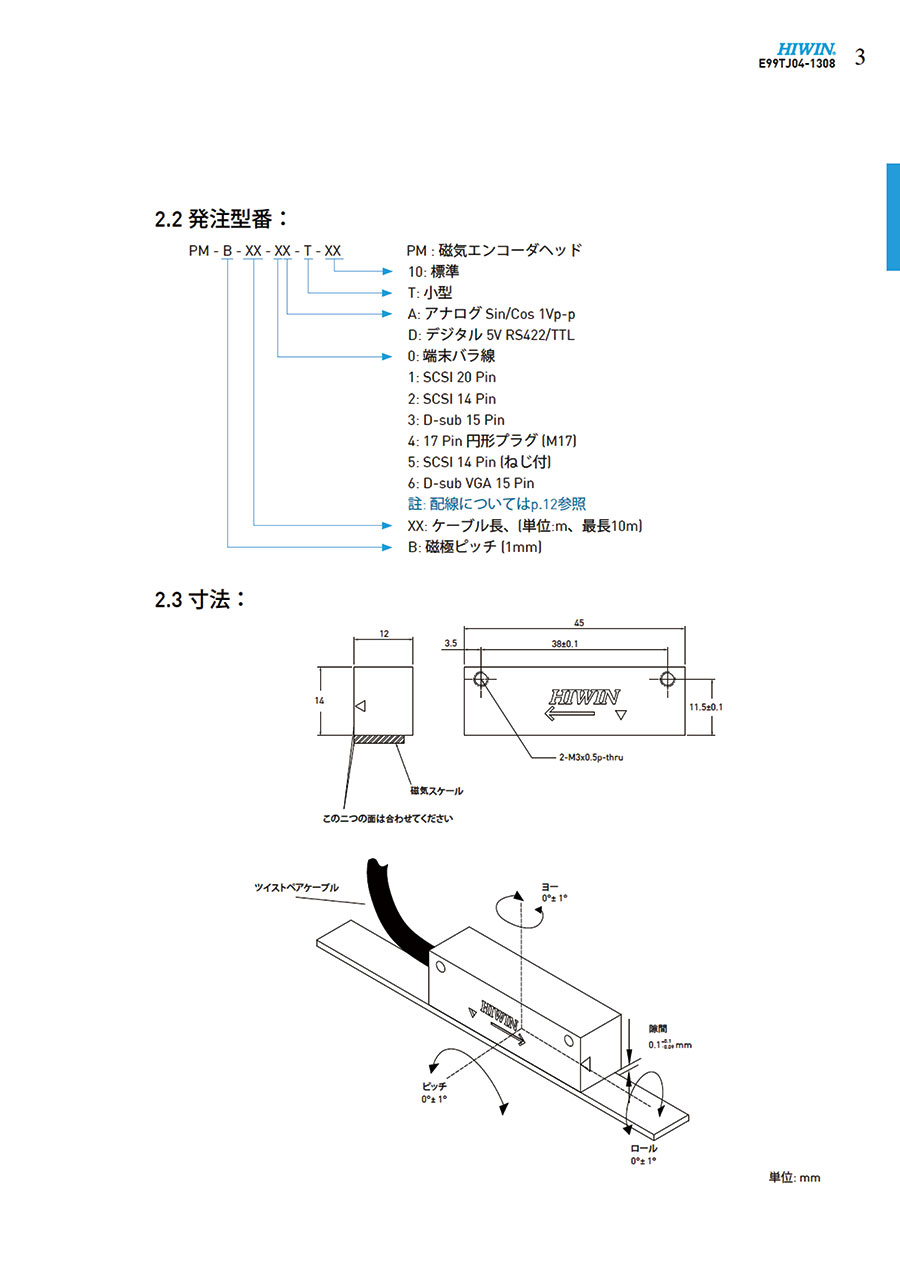

外形図

製品仕様

信号分解能	アナログ：1mm デジタル：1μm
繰返し位置決め精度	アナログ：±3μm デジタル：±2μm
レファレンス信号	1mm/パルス
出力信号	アナログ：Sin／Cos 1Vp-p デジタル：5V RS422／TTL
最大速度	アナログ：10m/s デジタル：5m/s
入力電源	5VDC±5%
使用温度	0～+50℃
保存温度	-5～+70℃
保護等級	IP67

型番リスト

表示件数

型番

PM-B-03-6D-T-10

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

108,429円

( 119,272円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

小型の磁気エンコーダヘッドです。
ハイウィン製磁気スケールに使用可能です。

【特長】
・小型。
・デジタル信号出力。
・シンプル設計で取り付け容易。
・他社エンコーダと取り付け穴が同じで互換性あり。

ご注意

本シリーズについて、弊社では一部商品のみを取り扱っております。
メーカーカタログに掲載がある場合でも、弊社お取り扱いがない場合もございますのでご了承ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

磁気エンコーダヘッド-小型 PMシリーズの型番PM-B-03-6D-T-10のページです。型番PM-B-03-6D-T-10に関する仕様情報を記載しております。
