HIWIN（ハイウィン）

高精度磁気スケール PSシリーズ

カタログ |

通常単価(税別): 20,000円

税込単価: 22,000円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

HIWIN（ハイウィン）

通常出荷日：在庫品1日目

高精度の磁気スケールです。5mm精度はPS-Aタイプ、1mm精度はPS-Bタイ...

種類
磁気スケール
スケール長さ (mm)
1000
幅 (mm)
10
厚み (mm)
1.9
線熱膨張係数 (m/K)
(11±1)×10^-6
使用温度 (℃)
0～50
保存温度 (℃)
-5～70
保護等級
IP67

PS-B-1000

閲覧中の商品と併せてご検討ください

PS-B-1000の仕様・寸法情報

種類

磁気スケール

磁気ピッチ(mm)

スケール長さ(mm)

1000

幅(mm)

厚み(mm)

1.9

精度(μm/m)

±20

線熱膨張係数(m/K)

(11±1)×10^-6

使用温度(℃)

0～50

保存温度(℃)

-5～70

保護等級

IP67

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	PS-A-1000	PS-B-1000
精度	±（80μm+15μm/m×L） L:長さ（単位:m）	±20μm/m
磁極ピッチ	5mm	1mm
幅	10mm（+0.2mm～0mm）	10mm（+0.2mm～0mm）
厚み	1.9mm（±0.1mm）	1.9mm（±0.1mm）
線熱膨張係数	（11±1）×10^-6m/K	（11±1）×10^-6m/K
使用温度	0℃ to 50℃	0℃ to 50℃
保存温度	-5℃ to 70℃	-5℃ to 70℃
保護等級	IP67	IP67

型番リスト

表示件数

型番

PS-B-1000

磁気ピッチ

(mm)

精度

(μm/m)

最小発注数量

±20

1個

通常単価(税別) (税込単価)	通常出荷日

20,000円

( 22,000円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高精度の磁気スケールです。
5mm精度はPS-Aタイプ、1mm精度はPS-Bタイプをラインナップ。

【特長】
・異なる精度要求に応えるため、種々の形式のエンコーダヘッドに対応できるようにしています。
・磁気スケールは、油、水、ほこりなどの悪環境の中でも精度を維持し、フィードバック信号を生成することが可能です。

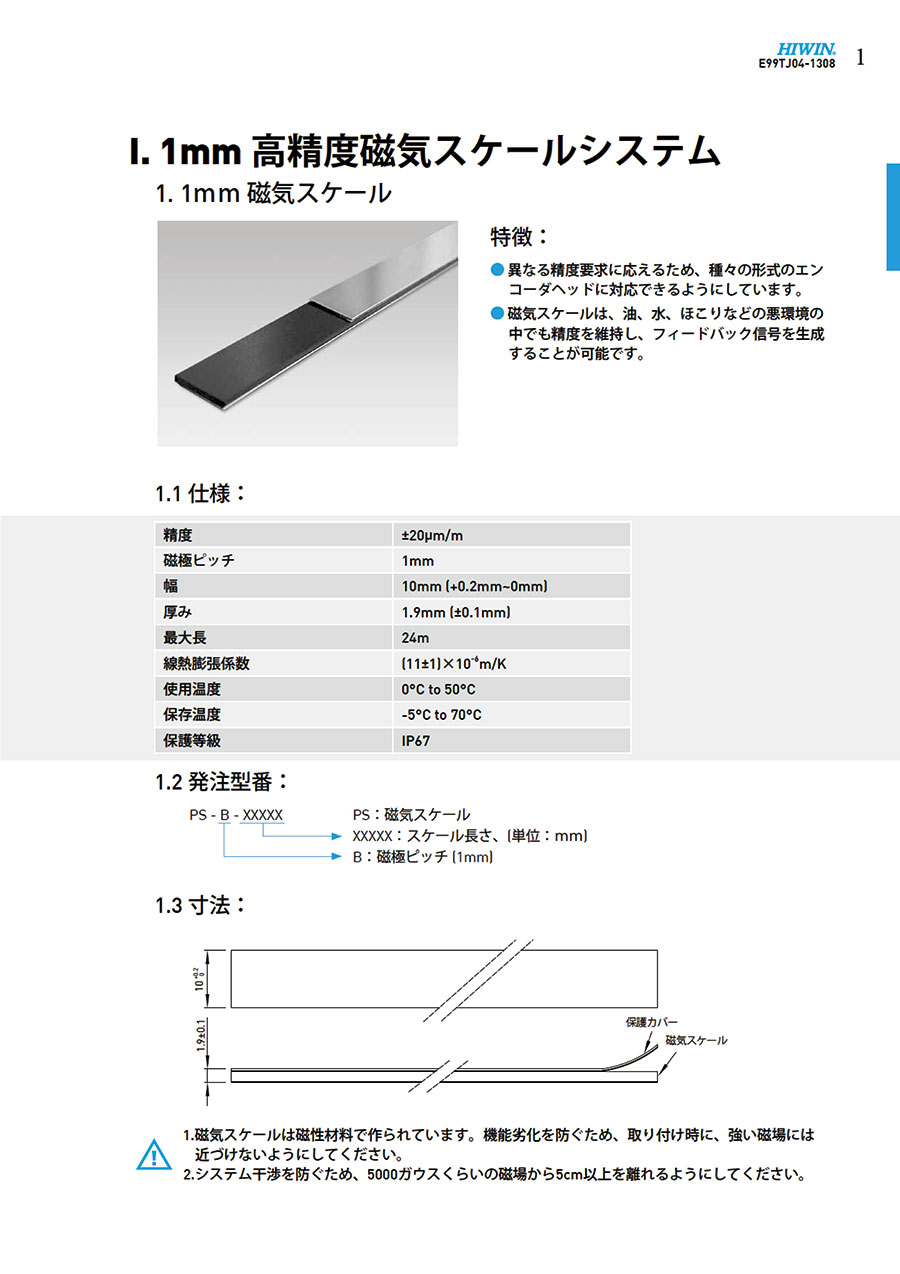

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

高精度磁気スケール PSシリーズの型番PS-B-1000のページです。型番PS-B-1000に関する仕様情報を記載しております。
