メカニカル部品技術窓口
絞り込み条件
未確定：候補が48型番あります。
ねじの呼び(M)
~mm- 3
- 4
- 5
- 6
長さL(mm)
~mm- 6
- 8
- 10
- 12
- 14
- 20
ピッチ(mm)
~mm- 0.5
- 0.7
- 0.8
- 1
シーリングパッキン材質
タイプ
~mm出荷日
- すべて
- 5日以内
- 9日以内
シールアップスクリュー トラス型
- 通常単価(税別)
- 1,637円～2,479円
- 税込単価
- 1,801円～2,727円
通常出荷日：5日目～9日目
シールアップスクリュー新製品は接触面積が大きい「平タイプのシーリングパッキン」を座面の環状溝部に自動で...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が48型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,923円 ( 2,115円 ) | 9日目 |
1,923円 ( 2,115円 ) | 9日目 |
1,923円 ( 2,115円 ) | 9日目 |
1,923円 ( 2,115円 ) | 9日目 |
2,066円 ( 2,273円 ) | 9日目 |
2,479円 ( 2,727円 ) | 9日目 |
2,066円 ( 2,273円 ) | 9日目 |
2,066円 ( 2,273円 ) | 9日目 |
2,066円 ( 2,273円 ) | 9日目 |
2,066円 ( 2,273円 ) | 9日目 |
2,066円 ( 2,273円 ) | 9日目 |
2,066円 ( 2,273円 ) | 9日目 |
2,209円 ( 2,430円 ) | 9日目 |
2,209円 ( 2,430円 ) | 9日目 |
2,209円 ( 2,430円 ) | 9日目 |
2,209円 ( 2,430円 ) | 9日目 |
1,818円 ( 2,000円 ) | 9日目 |
1,818円 ( 2,000円 ) | 9日目 |
1,818円 ( 2,000円 ) | 9日目 |
1,818円 ( 2,000円 ) | 9日目 |
1,867円 ( 2,054円 ) | 9日目 |
1,867円 ( 2,054円 ) | 9日目 |
1,867円 ( 2,054円 ) | 9日目 |
1,867円 ( 2,054円 ) | 9日目 |
1,867円 ( 2,054円 ) | 9日目 |
1,867円 ( 2,054円 ) | 9日目 |
1,867円 ( 2,054円 ) | 9日目 |
1,867円 ( 2,054円 ) | 9日目 |
1,940円 ( 2,134円 ) | 9日目 |
1,940円 ( 2,134円 ) | 9日目 |
1,940円 ( 2,134円 ) | 9日目 |
1,940円 ( 2,134円 ) | 9日目 |
1,637円 ( 1,801円 ) | 9日目 |
1,637円 ( 1,801円 ) | 9日目 |
1,637円 ( 1,801円 ) | 9日目 |
1,637円 ( 1,801円 ) | 9日目 |
1,739円 ( 1,913円 ) | 9日目 |
1,739円 ( 1,913円 ) | 9日目 |
1,739円 ( 1,913円 ) | 9日目 |
1,739円 ( 1,913円 ) | 9日目 |
2,086円 ( 2,295円 ) | 5日目 |
1,739円 ( 1,913円 ) | 9日目 |
1,739円 ( 1,913円 ) | 9日目 |
1,739円 ( 1,913円 ) | 9日目 |
1,821円 ( 2,003円 ) | 9日目 |
1,821円 ( 2,003円 ) | 9日目 |
1,821円 ( 2,003円 ) | 9日目 |
1,821円 ( 2,003円 ) | 9日目 |
詳細情報
基本情報
シールアップスクリュー新製品は接触面積が大きい「平タイプのシーリングパッキン」を座面の環状溝部に自動で組込むことで、防水・防油・防塵性能が大幅に向上しました。
【特長】
・シーリングパッキンの脱落がありません
・ねじを交換するだけで、すぐに使えます
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報

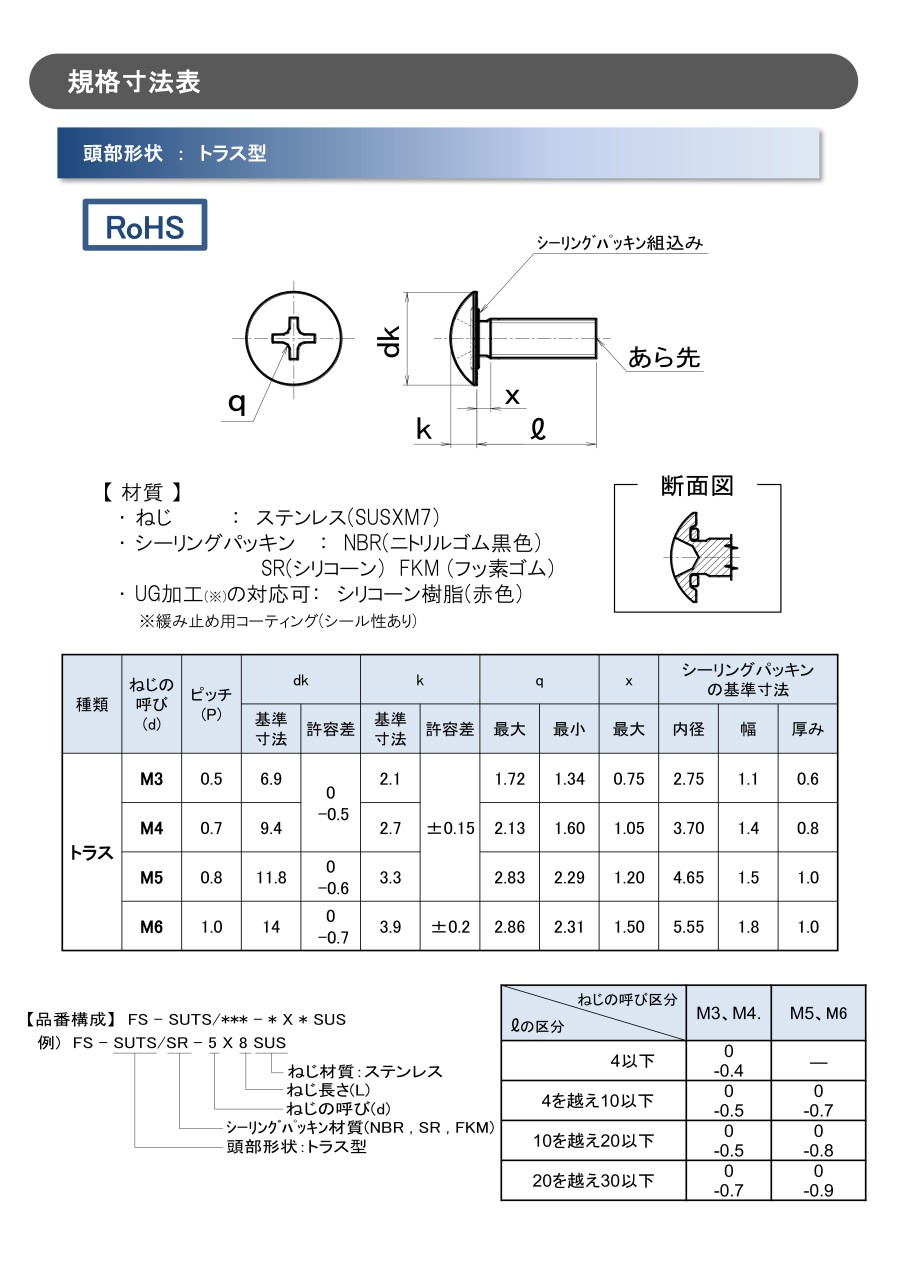

外形図
製品仕様
材質
- ねじ：ステンレス（SUSXM7）
- シーリングパッキン：NBR（ニトリルゴム黒色）、SR（シリコーン）、FKM（フッ素ゴム）
製品仕様
| 種類 | ねじの呼び （d） | ピッチ （P） | dk | k | q | x | シーリングパッキンの 基準寸法 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 最大 | 最小 | 最大 | 内径 | 幅 | 厚み | |||
| トラス | M3 | 0.5 | 6.9 | -0.5～0 | 2.1 | ±0.15 | 1.72 | 1.34 | 0.75 | 2.75 | 1.1 | 0.6 |
| M4 | 0.7 | 9.4 | 2.7 | 2.13 | 1.60 | 1.05 | 3.70 | 1.4 | 0.8 | |||
| M5 | 0.8 | 11.8 | -0.6～0 | 3.3 | 2.83 | 2.29 | 1.20 | 4.65 | 1.5 | 1.0 | ||
| M6 | 1.0 | 14 | -0.7～0 | 3.9 | ±0.2 | 2.86 | 2.31 | 1.50 | 5.55 | 1.8 | 1.0 | |
| lの区分 | ねじの呼び区分 | |
|---|---|---|
| M3、M4 | M5、M6 | |
| 4以下 | 0 -0.4 | - |
| 4を超え10以下 | 0 -0.5 | 0 -0.7 |
| 10を超え20以下 | 0 -0.5 | 0 -0.8 |
| 20を超え30以下 | 0 -0.7 | 0 -0.9 |
使用例
商品特長詳細
シーリングパッキン材質特性
| - | NBR（ニトリルゴム） | SR（シリコーン） | FKM（フッ素ゴム） |
|---|---|---|---|
| 耐油性 | ◎ | × | ◎ |
| 耐薬品性 | × | △ | ○ |
| 耐熱性 （最高使用温度 ℃） | 120 | 230 | 280 |
| 耐寒性 （最低脆化温度 ℃） | -40 | -120 | -30 |
| 耐水性 | ○ | △ | ◎ |
| 耐オゾン性 | × | ◎ | ◎ |
| 耐ガス透過性 | ○ | × | ◎ |
| 耐摩耗性 | ○ | × | △ |
| コスト | ◎ | △ | × |
