単軸ロボットKK86型（取付面高さ46・幅86）
- 通常単価(税別)
- 64,800円～147,731円
- 税込単価
- 71,280円～162,504円
通常出荷日：17日目
モジュール設計によりボールねじとU字形状のガイドレールを一体化したモータ駆動の単軸ロボットです。内部に...
詳細を確認
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
カバーなし（標準型）
カバー付（標準型）
カバーなし（軽荷重型）
カバー付（軽荷重型）
製品仕様
定格荷重
ボールねじ
| 型番 | 軸径 （mm） | リード （mm） | 基本動定格荷重（N） | 基本静定格荷重（N） | |
|---|---|---|---|---|---|
| KK86 | 精密級 | 15 | 10 | 7,144 | 12,642 |
| 並級 | 6,429 | 11,387 | |||
| KK86 | 精密級 | 15 | 20 | 4,645 | 7,655 |
| 並級 | 4,175 | 6,889 | |||
リニアガイドウェイ
| 型番 | 基本 動定格 荷重（N） | 基本 静定格 荷重（N） | 静的許容 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| モーメントMP （ピッチング）（N・m） | モーメントMY （ヨーイグ）（N・m） | モーメントMR （ローリング）（N・m） | |||||||||||||||
| ブロックA | ブロックS | ブロックA | ブロックS | ブロックA1 | ブロックA2 | ブロックS1 | ブロックS2 | ブロックA1 | ブロックA2 | ブロックS1 | ブロックS2 | ブロックA1 | ブロックA2 | ブロックS1 | ブロックS2 | ||
| KK86 | 精密級 | 31,458 | 21,051 | 50,764 | 29,475 | 622 | 3,050 | 228 | 1,309 | 622 | 3,050 | 228 | 1,309 | 1,507 | 3,014 | 847 | 1,694 |
| 並級 | |||||||||||||||||
| KK86 | 精密級 | 31,458 | 21,051 | 50,764 | 29,475 | 622 | 3,050 | 228 | 1,309 | 622 | 3,050 | 228 | 1,309 | 1,507 | 3,014 | 847 | 1,694 |
| 並級 | |||||||||||||||||
精度等級
単位：mm
| 型番 | レール部 長さ | 繰り返し位置決め精度 | 精度 | 走り平行度 | 起動トルク（N・cm） | ||||
|---|---|---|---|---|---|---|---|---|---|
| 精密級 | 並級 | 精密級 | 並級 | 精密級 | 並級 | 精密級 | 並級 | ||
| KK86 | 340 | ±0.003 | ±0.005 | 0.025 | - | 0.015 | - | 15 | 10 |
| 440 | |||||||||
| 540 | |||||||||
| 640 | |||||||||
| 740 | ±0.003 | ±0.005 | 0.030 | - | 0.020 | - | 17 | 10 | |
| 940 | ±0.003 | ±0.005 | 0.040 | - | 0.030 | - | 25 | 10 | |
最大速度
| 型番 | ボールねじのリード （mm） | レール部長さL2 （mm） | 速度（mm/sec） | |
|---|---|---|---|---|
| 精密級 | 並級 | |||
| KK86 | 10 | 340 | 740 | 520 |
| 440 | 740 | 520 | ||
| 540 | 740 | 520 | ||
| 640 | 740 | 520 | ||
| 740 | 740 | 520 | ||
| 940 | 610 | 430 | ||
| 20 | 340 | 1,480 | 1,050 | |
| 440 | 1,480 | 1,050 | ||
| 540 | 1,480 | 1,050 | ||
| 640 | 1,480 | 1,050 | ||
| 740 | 1,480 | 1,050 | ||
| 940 | 1,220 | 870 | ||
規格表
カバーなし（標準型）
| レール部長さ L2（mm） | 全長L1 （mm） | 最大ストローク（mm） | H（mm） | n | m | 質量（kg） | ||
|---|---|---|---|---|---|---|---|---|
| A1ブロック | A2ブロック | A1ブロック | A2ブロック | |||||
| 340 | 440 | 216.5 | 108.5 | 70 | 3 | 2 | 5.7 | 6.5 |
| 440 | 540 | 316.5 | 208.5 | 20 | 4 | 3 | 6.9 | 7.7 |
| 540 | 640 | 416.5 | 308.5 | 70 | 5 | 3 | 8.0 | 8.8 |
| 640 | 740 | 516.5 | 408.5 | 20 | 6 | 4 | 9.2 | 10.0 |
| 740 | 840 | 616.5 | 508.5 | 70 | 7 | 4 | 10.4 | 11.2 |
| 940 | 1,040 | 816.5 | 708.5 | 70 | 9 | 5 | 11.6 | 12.4 |
カバー付（標準型）
| レール部長さ L2（mm） | 全長L1 （mm） | 最大ストローク（mm） | H（mm） | n | m | 質量（kg） | ||
|---|---|---|---|---|---|---|---|---|
| A1ブロック | A2ブロック | A1ブロック | A2ブロック | |||||
| 340 | 440 | 216.5 | 108.5 | 70 | 3 | 2 | 6.5 | 7.3 |
| 440 | 540 | 316.5 | 208.5 | 20 | 4 | 3 | 7.8 | 8.6 |
| 540 | 640 | 416.5 | 308.5 | 70 | 5 | 3 | 9.0 | 9.8 |
| 640 | 740 | 516.5 | 408.5 | 20 | 6 | 4 | 10.3 | 11.3 |
| 740 | 840 | 616.5 | 508.5 | 70 | 7 | 4 | 11.6 | 12.4 |
| 940 | 1,040 | 816.5 | 708.5 | 70 | 9 | 5 | 13.0 | 13.8 |
カバーなし（軽荷重型）
| レール部長さ L2（mm） | 全長L1 （mm） | 最大ストローク（mm） | H（mm） | n | m | 質量（kg） | ||
|---|---|---|---|---|---|---|---|---|
| S1ブロック | S2ブロック | S1ブロック | S2ブロック | |||||
| 340 | 440 | 248.5 | 172.5 | 70 | 3 | 2 | 5.4 | 5.9 |
| 440 | 540 | 348.5 | 272.5 | 20 | 4 | 3 | 6.6 | 7.1 |
| 540 | 640 | 448.5 | 372.5 | 70 | 5 | 3 | 7.7 | 8.2 |
| 640 | 740 | 548.5 | 472.5 | 20 | 6 | 4 | 8.9 | 9.4 |
| 740 | 840 | 648.5 | 572.5 | 70 | 7 | 4 | 10.1 | 10.6 |
| 940 | 1,040 | 848.5 | 772.5 | 70 | 9 | 5 | 11.3 | 11.8 |
カバー付（軽荷重型）
| レール部長さ L2（mm） | 全長L1 （mm） | 最大ストローク（mm） | H（mm） | n | m | 質量（kg） | ||
|---|---|---|---|---|---|---|---|---|
| S1ブロック | S2ブロック | S1ブロック | S2ブロック | |||||
| 340 | 440 | 248.5 | 172.5 | 70 | 3 | 2 | 6.3 | 7.1 |
| 440 | 540 | 348.5 | 272.5 | 20 | 4 | 3 | 7.6 | 8.4 |
| 540 | 640 | 448.5 | 372.5 | 70 | 5 | 3 | 8.8 | 9.6 |
| 640 | 740 | 548.5 | 472.5 | 20 | 6 | 4 | 10.1 | 11.1 |
| 740 | 840 | 648.5 | 572.5 | 70 | 7 | 4 | 11.4 | 12.2 |
| 940 | 1,040 | 848.5 | 772.5 | 70 | 9 | 5 | 12.8 | 13.6 |

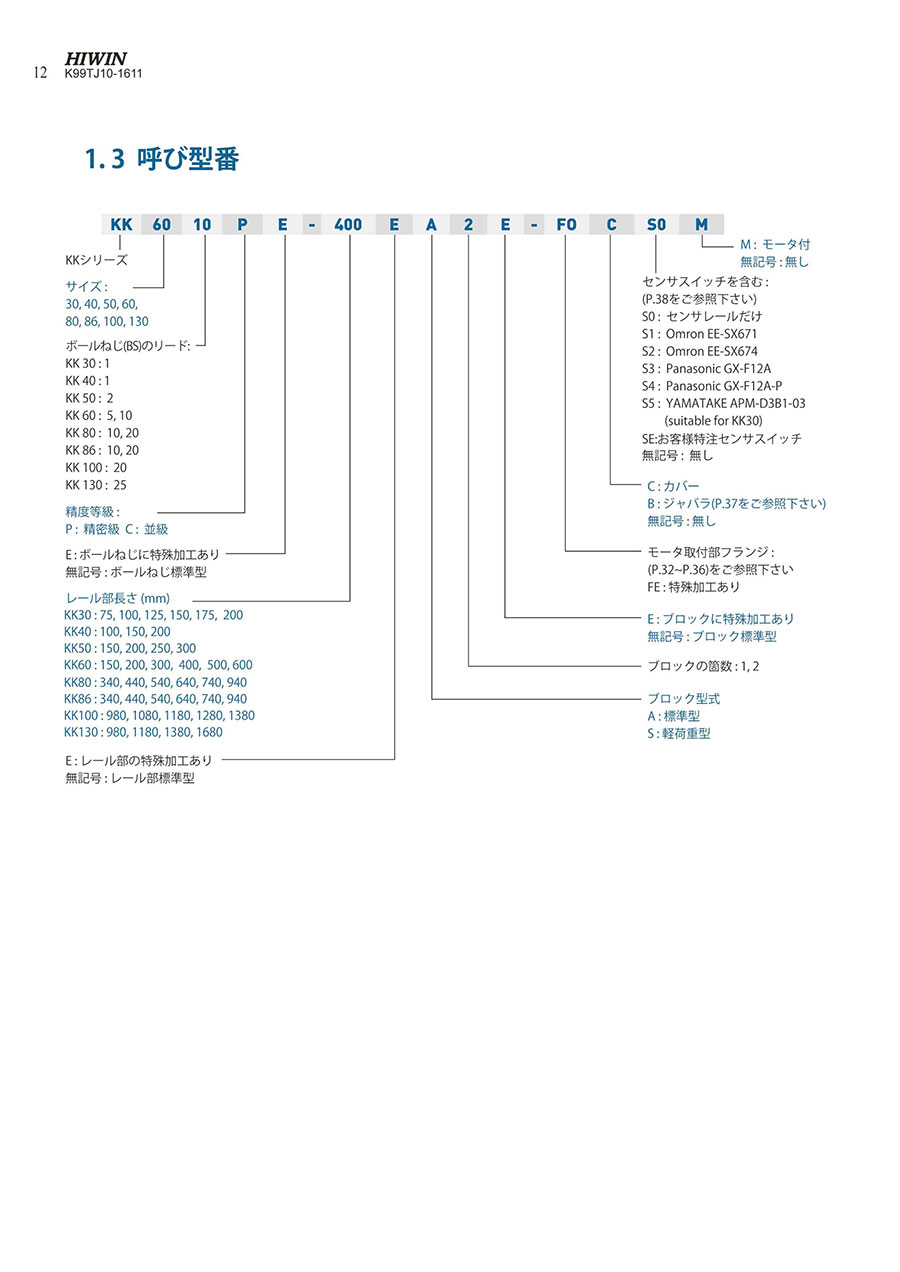

型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
64,800円 ( 71,280円 ) | 17日目 |
77,194円 ( 84,913円 ) | 17日目 |
78,072円 ( 85,879円 ) | 17日目 |
91,352円 ( 100,487円 ) | 17日目 |
92,976円 ( 102,274円 ) | 17日目 |
107,343円 ( 118,077円 ) | 17日目 |
105,228円 ( 115,751円 ) | 17日目 |
120,639円 ( 132,703円 ) | 17日目 |
114,072円 ( 125,479円 ) | 17日目 |
130,147円 ( 143,162円 ) | 17日目 |
130,488円 ( 143,537円 ) | 17日目 |
147,731円 ( 162,504円 ) | 17日目 |
64,800円 ( 71,280円 ) | 17日目 |
64,800円 ( 71,280円 ) | 17日目 |
86,747円 ( 95,422円 ) | 17日目 |
78,072円 ( 85,879円 ) | 17日目 |
103,307円 ( 113,638円 ) | 17日目 |
92,976円 ( 102,274円 ) | 17日目 |
105,228円 ( 115,751円 ) | 17日目 |
105,228円 ( 115,751円 ) | 17日目 |
114,072円 ( 125,479円 ) | 17日目 |
114,072円 ( 125,479円 ) | 17日目 |
130,488円 ( 143,537円 ) | 17日目 |
130,488円 ( 143,537円 ) | 17日目 |
詳細情報
基本情報
モジュール設計によりボールねじとU字形状のガイドレールを一体化したモータ駆動の単軸ロボットです。内部にボールねじのナットとガイドのブロックの機能併せ持つスライドブロックが配置されており、ガイド機構としてUレールを採用することにより、精度を保つとともに剛性を確保します。
【特長】
・設計及び取付が簡単。
・コンパクトで軽量。
・高精度。
・高剛性。
・メンテナンスが簡単。
