ユニットシェルフ Cタイプ・Bタイプ・Kタイプ

通常単価(税別): 517円～200,108円

税込単価: 569円～220,119円

通常出荷日：3日目

【特長】・アルミニウム合金とガラスを基調としたシンブルなデザインです。・豊富なパーツバリエーションと高...

よく一緒に見られています

スガツネ工業

通常出荷日：在庫品1日目

よく一緒に見られています

スガツネ工業

通常出荷日：3 日目

未確定 18 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図

XLA-US02B

XLA-US02C

XLA-US02K

製品仕様

XLA-US02B

耐荷重N	耐荷重kgf	ガラス厚	ガラス幅		ガラスの奥行	縦フレームの高さ
耐荷重N	耐荷重kgf	ガラス厚	ガラス厚8の場合	ガラス厚10の場合	ガラスの奥行	縦フレームの高さ
294N/棚1枚	30kgf/棚1枚	8または10	1,200以下	1,500以下	400～450	2,000～2,500

ユニットシェルフBタイプ部品セット内訳

No.	型番	品名	仕様	入数
1	XLA-US02-S006	縦フレーム（片側溝タイプ）	材料:アルミニウム合金、亜鉛合金（ZDC）仕上:アルマイト処理マット調、塗装/グレー	2本
2	XL-US02-S011-P	Bタイプ金物セット	材料:アルミニウム合金、鋼仕上:アルマイト処理マット調、ソフトクロムめっき	2セット
3	XL-US01-F20	Bタイプ専用ガラス棚金物シャフト取付側	適応ガラス厚:8、10mm 材料:亜鉛合金（ZDC）仕上:ダルクロムめっき	8ヶ
4	XL-US01-B20	Bタイプ専用ガラス棚金物縦フレーム取付側	適応ガラス厚:8、10mm 材料:亜鉛合金（ZDC）仕上:ダルクロムめっき	8ヶ

※上記寸法図はデジタルカタログをご参照ください。

Bタイプ対応オプションパーツ

型番	品名	仕様	入数
XL-US01-W900L-B	Bタイプ専用ガラス棚金物縦フレーム取付側LED仕様ブルー（B）	材料:アルミニウム合金仕上:シルバーアルマイト処理マット調付属品:アダプター（1ヶ）、接続コード2,950mm（1本）	1本
XL-US01-W900L-W	Bタイプ専用ガラス棚金物縦フレーム取付側LED仕様ホワイト（W）		1本
XL-US02-S010	壁固定座プレートタイプ	材料:アルミニウム合金仕上:シルバーアルマイト処理マット調	1ヶ
XL-US02-S008	壁固定座 2本ロッドタイプ	Bタイプ、Cタイプ、Kタイプに使用可能。材料:ステンレス鋼（SCS13）※、鋼仕上:焼付塗装/グレー	1ヶ
XL-US02-S009	壁固定座フレームカットタイプ	Bタイプ、Cタイプ、Kタイプに使用可能。適応ガラス厚:8、10、12mm 材料:アルミニウム合金仕上:シルバーアルマイト処理マット調	1ヶ
XL-US02-S013	バックパネルクランプ縦フレーム固定金具	材料:鋼仕上:ニッケルめっき付属品:取付ねじ（ステンレス鋼）	1ヶ

※SCS13はSUS304相当の鋳鋼材です。
※上記寸法図はデジタルカタログをご参照ください。

XLA-US02C

耐荷重N	耐荷重kgf	適応ガラス厚	ガラス幅		ガラスの奥行	縦フレームの高さ
耐荷重N	耐荷重kgf	適応ガラス厚	ガラス厚8の場合	ガラス厚10の場合	ガラスの奥行	縦フレームの高さ
343/棚1枚	35/棚1枚	8または10（光るガラス棚の場合は10mmのみ）	1,200以下	1,500以下	200～450	2,500以下

ユニットシェルフCタイプセット内訳/部品表

No.	型番	品名	仕様	入数
（1）	XLA-US02-S007	縦フレーム（両側溝タイプ）	材料:アルミニウム合金、亜鉛合金（ZDC）仕上:アルマイト処理マット調、塗装/グレー	2本
（2）	XL-US01-S200	ガラスクランプ棚金物	対応ガラス厚:8mmまたは10mm 材料:亜鉛合金（ZDC）、エラストマー（TPE）仕上:ダルクロムめっき、ブラック	8ヶ

※上記寸法図はデジタルカタログをご参照ください。

Cタイプ対応オプションパーツ

型番	品名	仕様	入数
XL-US01-S200L-B	ガラスクランプ棚金物（LED仕様）ブル-	カラー:ブルー、シアン適応ガラス厚:10mm 材料:亜鉛合金（ZDC）、エラストマー（TPE）仕上:ダルクロムめっき、ブラック	（左右各1ヶ）1セット
XL-US01-S200L-C	ガラスクランプ棚金物（LED仕様）シアン		（左右各1ヶ）1セット
XLA-US02-S006	縦フレーム（片側溝タイプ）	材料:アルミニウム合金、亜鉛合金（ZDC）仕上:アルマイト処理マット調、塗装/グレー	1本
XL-US02-S008	壁固定座2本ロッドタイプ	Bタイプ、Cタイプ、Kタイプに使用可能。材料:ステンレス鋼（SCS13）※、鋼仕上:焼付塗装/グレー	1ヶ
XL-US02-S009	壁固定座フレームカットタイプ	Bタイプ、Cタイプ、Kタイプに使用可能。材料:アルミニウム合金仕上:シルバーアルマイト処理マット調	1ヶ
XL-US02-S002	木製棚金物	材料:ステンレス鋼（SCS13）※ 仕上:ショットブラスト	2セット
XLA-US02-S014	木製棚ころび止め	材料:アルミニウム合金仕上:シルバーアルマイト処理マット調	1ヶ
XL-US02-S003	ポイントフィックスガラス棚金物角度調整仕様	材料:ステンレス鋼（SUS304）/（SCS13）※ 仕上:光沢研磨、ショットブラスト	2セット
XLA-US02-S015	ガラス棚ころび止め	材料:アルミニウム合金、亜鉛合金（ZDC）仕上:シルバーアルマイト処理マット調、クロムめっき	1セット
XL-US02-S004	横フレームハンガー	材料:アルミニウム合金仕上:シルバーアルマイト処理マット調	1セット
XL-US02-S004L-B	横フレームライトLED仕様（ブルー）	材料:アルミニウム合金仕上:シルバーアルマイト処理マット調付属品:配線ケーブル2,950mm（1本）、電源アダプター（1ヶ）	1セット
XL-US02-S004L-W	横フレームライトLED仕様（ホワイト）		1セット
XL-US02-S012	センターパネルクランプ縦フレーム固定金具	材料:鋼仕上:ニッケルめっき付属品:取付ねじ（ステンレス鋼）	1ヶ

※SCS13はSUS304相当の鋳鋼材です。
※上記寸法図はデジタルカタログをご参照ください。

XLA-US02K

耐荷重N	耐荷重kgf	ガラス厚	ガラス幅	ガラスの奥行	縦フレームの高さ
490/棚1枚	50/棚1枚	10	1,200以下	450以下	2,500以下

ユニットシェルフKタイプセット内訳

No.	型番	品名	仕様	入数
1	XLA-US02-S007	縦フレーム（両側溝タイプ）	材料:アルミニウム合金、亜鉛合金（ZDC）仕上:シルバーアルマイト処理マット調、塗装/グレー	2本
2	XL-US02-S001	ポイントフィックスガラス棚金物	材料:ステンレス鋼（SCS13）※ 仕上:光沢研磨、ショットブラスト	3セット

※上記寸法図はデジタルカタログをご参照ください。

Kタイプ対応オプションパーツ

型番	品名	仕様	入数
XL-US02-S008	壁固定座2本ロッドタイプ	材料:ステンレス鋼（SCS13）※、鋼仕上:焼付塗装/グレー	1ヶ
XL-US02-S009	壁固定座フレームカットタイプ	材料:アルミニウム合金仕上:シルバーアルマイト処理マット調	1ヶ
XL-US02-S002	木製棚金物	材料:ステンレス鋼（SCS13）※ 仕上:ショットブラスト	2セット
XLA-US02-S014	木製棚ころび止め	材料:アルミニウム合金仕上:シルバーアルマイト処理マット調	1ヶ
XL-US02-S003	ポイントフィックスガラス棚金物角度調整仕様	材料:ステンレス鋼（SUS304）/（SCS13）※ 仕上:光沢研磨、ショットブラスト	2セット
XLA-US02-S015	ガラス棚ころび止め	材料:アルミニウム合金、亜鉛合金（ZDC）仕上:シルバーアルマイト処理マット調、クロムめっき	1セット
XL-US02-S004	横フレームハンガー	材料:アルミニウム合金仕上:シルバーアルマイト処理マット調	1セット
XL-US02-S004L-B	横フレームライトLED仕様（ブルー）	材料:アルミニウム合金仕上:シルバーアルマイト処理マット調	1セット
XL-US02-S004L-W	横フレームライトLED仕様（ホワイト）	材料:アルミニウム合金仕上:シルバーアルマイト処理マット調	1セット
XL-US02-S012	センターパネルクランプ縦フレーム固定金具	材料:鋼仕上:ニッケルめっき付属品:取付ねじ（ステンレス鋼）	1ヶ

※SCS13はSUS304相当の鋳鋼材です。
※上記寸法図はデジタルカタログをご参照ください。

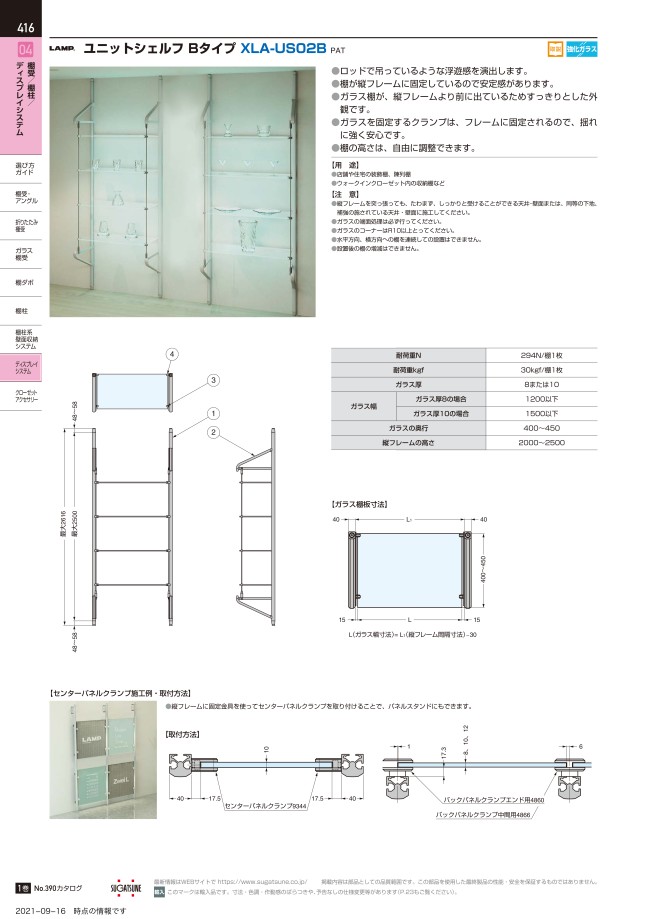

カタログ (見開き版)

絞り込み条件：11 項目の仕様が未選択です

種類
- 棚
- 棚受
- 棚柱
- 締結部品
- ガラス・パネル固定部品
- 関連部品
棚受種類
- アーム棚受
材質
- ステンレス
- スチール
- アルミ
- 亜鉛
- ガラス
仕上
- アルマイト処理マット調
- アルマイト処理マット調、クロムめっき
- アルマイト処理マット調、ソフトクロムめっき
- ショットブラスト
- ダルクロムめっき
- ニッケルめっき
- 光沢研磨、ショットブラスト
- 焼付塗装
材料
- ステンレス鋼（SCS13）
- ステンレス鋼（SUS304）/（SCS13）
- アルミニウム合金
- アルミニウム合金、亜鉛合金（ZDC）
- アルミニウム合金、鋼
- 亜鉛合金（ZDC）
- 亜鉛合金（ZDC）、エラストマー（TPE）
色
- グレー
- シルバー
- ブラック
耐荷重(kgf)
- 294/棚1枚
- 343/棚1枚
- 490/棚1枚
適応ガラス厚(mm)
- 8または10
- 10
種類詳細
- ころび止め
- セット
- パネルクランプ
- フレームハンバー
- 壁固定座
- 棚金物
- 縦フレーム
- 金物セット
品名
- 壁固定座 2本ロッドタイプ
- Bタイプ専用ガラス棚金物シャフト取付側
- Bタイプ専用ガラス棚金物縦フレーム取付側
- Bタイプ金物セット
- Bタイプセット
- Cタイプセット
- Kタイプセット
- ガラスクランプ棚金物
- ガラス棚ころび止め
- センターパネルクランプ縦フレーム固定金具
- バックパネルクランプ縦フレーム固定金具
- ポイントフィックスガラス棚金物
- ポイントフィックスガラス棚金物角度調整仕様
- 壁固定座フレームカットタイプ
- 壁固定座プレートタイプ
- 木製棚ころび止め
- 木製棚金物
- 横フレームハンガー
- 縦フレーム（両側溝タイプ）
- 縦フレーム（片側溝タイプ）
適用タイプ
- B/Cタイプ
- Bタイプ
- C/B/Kタイプ
- C/Kタイプ
- Cタイプ
- Kタイプ
タイプ
- XL
- XLA
出荷日
すべて
3日以内

型番リスト

表示件数

型番

種類

棚受種類

材質

仕上

材料

色

耐荷重

(kgf)

適応ガラス厚

(mm)

種類詳細

品名

適用タイプ

最小発注数量

ガラス・パネル固定部品	-	亜鉛	ダルクロムめっき	亜鉛合金（ZDC）	-	-	-	棚金物	Bタイプ専用ガラス棚金物縦フレーム取付側	Bタイプ	1個
ガラス・パネル固定部品	-	亜鉛	ダルクロムめっき	亜鉛合金（ZDC）	-	-	-	棚金物	Bタイプ専用ガラス棚金物シャフト取付側	Bタイプ	1個
ガラス・パネル固定部品	-	亜鉛	ダルクロムめっき	亜鉛合金（ZDC）、エラストマー（TPE）	ブラック	-	-	棚金物	ガラスクランプ棚金物	Cタイプ	1個
ガラス・パネル固定部品	-	ステンレス	光沢研磨、ショットブラスト	ステンレス鋼（SCS13）	-	-	-	棚金物	ポイントフィックスガラス棚金物	Kタイプ	1個
棚受	アーム棚受	ステンレス	ショットブラスト	ステンレス鋼（SCS13）	-	-	-	棚金物	木製棚金物	C/B/Kタイプ	1個
ガラス・パネル固定部品	-	ステンレス	光沢研磨、ショットブラスト	ステンレス鋼（SUS304）/（SCS13）	-	-	-	棚金物	ポイントフィックスガラス棚金物角度調整仕様	C/B/Kタイプ	1個
関連部品	-	アルミ	アルマイト処理マット調	アルミニウム合金	シルバー	-	-	フレームハンバー	横フレームハンガー	C/Kタイプ	1個
関連部品	-	ステンレス	焼付塗装	ステンレス鋼（SCS13）	グレー	-	-	壁固定座	壁固定座 2本ロッドタイプ	C/B/Kタイプ	1個
関連部品	-	アルミ	アルマイト処理マット調	アルミニウム合金	シルバー	-	-	壁固定座	壁固定座フレームカットタイプ	C/B/Kタイプ	1個
締結部品	-	アルミ	アルマイト処理マット調	アルミニウム合金	シルバー	-	-	壁固定座	壁固定座プレートタイプ	Bタイプ	1個
締結部品	-	スチール	ニッケルめっき	-	-	-	-	パネルクランプ	センターパネルクランプ縦フレーム固定金具	C/Kタイプ	1個
締結部品	-	スチール	ニッケルめっき	-	-	-	-	パネルクランプ	バックパネルクランプ縦フレーム固定金具	Bタイプ	1個
棚柱	-	アルミ	アルマイト処理マット調	アルミニウム合金、亜鉛合金（ZDC）	グレー	-	-	縦フレーム	縦フレーム（片側溝タイプ）	B/Cタイプ	1個
棚柱	-	アルミ	アルマイト処理マット調	アルミニウム合金、亜鉛合金（ZDC）	グレー	-	-	縦フレーム	縦フレーム（両側溝タイプ）	C/Kタイプ	1個
関連部品	-	アルミ	アルマイト処理マット調	アルミニウム合金	シルバー	-	-	ころび止め	木製棚ころび止め	C/Kタイプ	1個
関連部品	-	アルミ	アルマイト処理マット調、クロムめっき	アルミニウム合金、亜鉛合金（ZDC）	シルバー	-	-	ころび止め	ガラス棚ころび止め	C/Kタイプ	1個
棚	-	ガラス	-	-	-	343/棚1枚	8または10	セット	Cタイプセット	Cタイプ	1個
棚	-	ガラス	-	-	-	490/棚1枚	10	セット	Kタイプセット	Kタイプ	1個

通常単価(税別) (税込単価)	通常出荷日

3,544円 ( 3,898円 )	3日目
2,932円 ( 3,225円 )	3日目
12,403円 ( 13,643円 )	3日目
52,198円 ( 57,418円 )	3日目
12,633円 ( 13,896円 )	3日目
45,214円 ( 49,735円 )	3日目
5,400円 ( 5,940円 )	3日目
10,968円 ( 12,065円 )	3日目
9,692円 ( 10,661円 )	3日目
4,588円 ( 5,047円 )	3日目
517円 ( 569円 )	3日目
517円 ( 569円 )	3日目
20,922円 ( 23,014円 )	3日目
23,792円 ( 26,171円 )	3日目
4,588円 ( 5,047円 )	3日目
12,423円 ( 13,665円 )	3日目
138,575円 ( 152,433円 )	3日目
200,108円 ( 220,119円 )	3日目

詳細情報

基本情報

【特長】
・アルミニウム合金とガラスを基調としたシンブルなデザインです。
・豊富なパーツバリエーションと高いデザイン性、機能性を持っています。
・ガラスを固定するクランプは、縦フレームに固定されるので、揺れに強く、安心です。
・縦フレームやクランプなど構成部品は、面取デザインで統一されており、人に優しいデザインです。
・縦フレームは、軽くて頑丈なアルミニウム合金を使用しています。
・天井と床固定だけでなく、壁と床固定もできます。
・縦フレームは、ズレ防止パーツ、高さ調整ヘッド付きのため調整が簡単です。
・木製棚の取り付けができます。
・縦フレームの後ろの溝は、目隠しカバーを付けて隠せます。

商品担当おすすめ

杉田エース
アーム棚受
スリーナイン島野
ステン300番棚柱

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
