アイパイフィット
- 通常単価(税別)
- 2,427円～3,388円
- 税込単価
- 2,670円～3,727円
【特長】・丸パイプに穴開け、溶接なしで簡単に取り付け、取り外しができます・後付けで、ワイヤロープ、チェ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 材質：SUS304
規格表
| 型番 | パイプ径（A） （mm） | Weight （g） |
|---|---|---|
| IPF-19M | φ19.0 | 35 |
| IPF-22M | φ21.7 | 36 |
| IPF-26M | φ25.4 | 38 |
| IPF-27M | φ27.2 | 38 |
| IPF-32M | φ32.0 | 40 |
| IPF-34M | φ34.0 | 40 |
| IPF-38M | φ38.0 | 42 |
| IPF-42M | φ42.7 | 44 |
| IPF-45M | φ45.0 | 45 |
| IPF-48M | φ48.6 | 46 |
| IPF-50M | φ50.0 | 48 |
| IPF-60M | φ60.5 | 50 |
| IPF-76M | φ76.3 | 56 |
| IPF-89M | φ89.1 | 61 |
| IPF-101M | φ101.6 | 66 |
| IPF-114M | φ114.3 | 69 |
| IPF-140M | φ139.8 | 79 |
| IPF-165M | φ165.2 | 89 |
| IPF-216M | φ216.3 | 109 |
使用例
取り付け手順
（1） パイプに化粧バンドを取り付け。
（2） 化粧バンドにスペーサーナットを固定座付きボルトで取り付け。
（3） 締込座付ボルトで化粧バンドを締め込み固定
※付属の丸ワッシャを使用して取り付けて下さい。
施工例
※線径3mm～5mmのワイヤーロープを張る事が可能です。
（アイオウルテンショナーは金具の貫通が出来ません）
※線径3mm～5mmのワイヤーロープを張る事が可能です。
※板シャックルを取り付けることで、チェーンの取り付けが可能です。
※パイプバリカーにパネル取り付け。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,427円 ( 2,670円 ) | 5日目 |
2,427円 ( 2,670円 ) | 5日目 |
2,427円 ( 2,670円 ) | 5日目 |
2,468円 ( 2,715円 ) | 5日目 |
2,468円 ( 2,715円 ) | 5日目 |
2,468円 ( 2,715円 ) | 5日目 |
2,468円 ( 2,715円 ) | 5日目 |
2,548円 ( 2,803円 ) | 5日目 |
2,548円 ( 2,803円 ) | 5日目 |
2,548円 ( 2,803円 ) | 5日目 |
2,548円 ( 2,803円 ) | 5日目 |
2,703円 ( 2,973円 ) | 5日目 |
2,703円 ( 2,973円 ) | 5日目 |
2,841円 ( 3,125円 ) | 5日目 |
2,841円 ( 3,125円 ) | 5日目 |
2,978円 ( 3,276円 ) | 5日目 |
2,978円 ( 3,276円 ) | 5日目 |
3,116円 ( 3,428円 ) | 5日目 |
3,388円 ( 3,727円 ) | 5日目 |
詳細情報
基本情報
【特長】
・丸パイプに穴開け、溶接なしで簡単に取り付け、取り外しができます
・後付けで、ワイヤロープ、チェーンなどを取り付けて侵入禁止の強化や人の動線が作れます
・パイプ径Φ19mm～Φ216.3mmまでの規格パイプに適合します

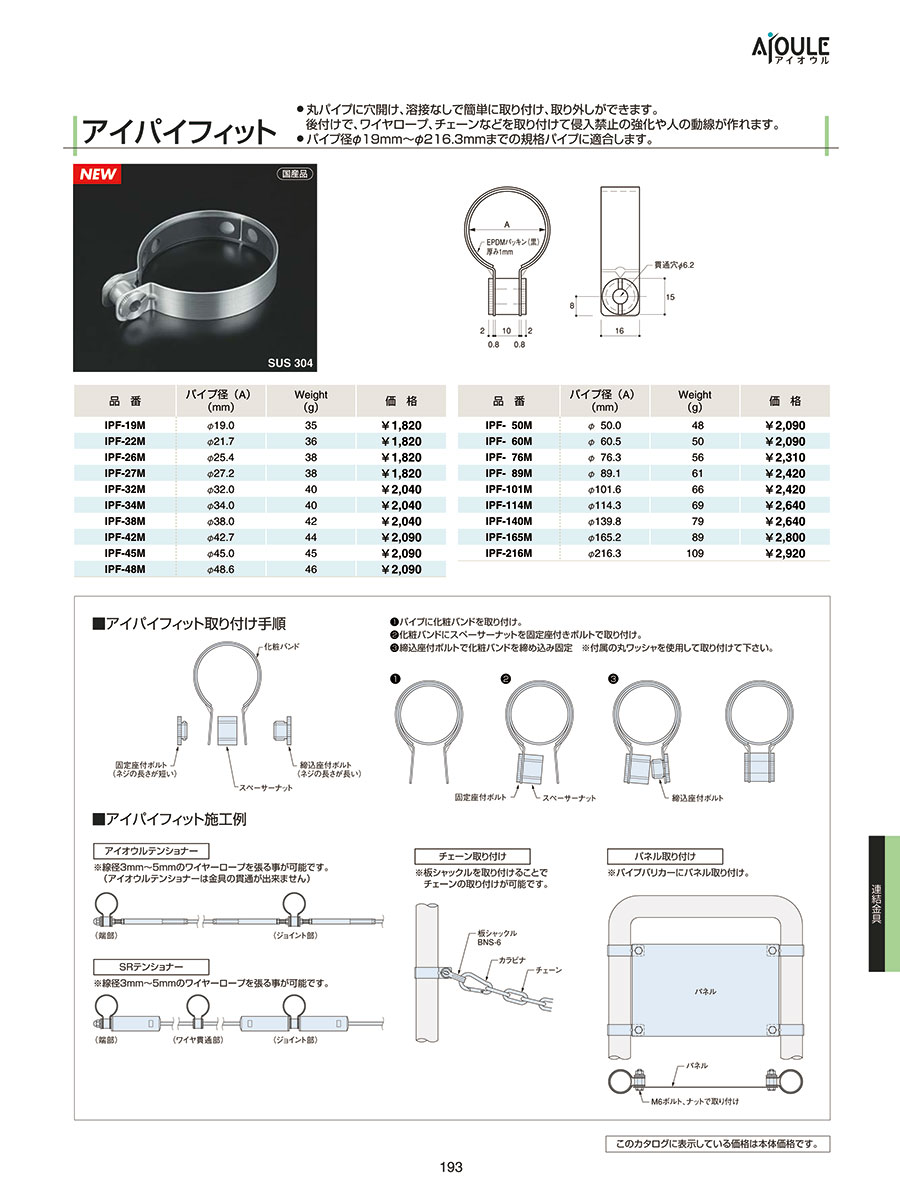

カタログ
