ロームヘルドハルダー

レベリング・パッド

カタログ

通常単価(税別): 2,958円～20,718円

税込単価: 3,254円～22,790円

通常出荷日：9日目

【特長】・機器の足やスラスト・パッドとして使用できます・樹脂製の使用温度領域：-30℃から+80℃

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

未確定：候補が57型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

図1

図2

製品仕様

図1 外観

図2 外観

材質

ポール・エレメント：快削鋼、高周波焼入れ、黒染/ステンレス鋼1.4305 （ SUS303相当）
ポルト付ポール・エレメント：熱処理鋼、黒染/ステンレス鋼1.4305 （ SUS303相当）
カウンター・ナット：スティール、黒染、1S0 4032/スティール、黒染、DIN 934/ステンレス鋼A2、1S0 4032/ステンレス鋼A2, DIN 934
バッド：熱処理鋼、熱処理、黒染/ステンレス鋼1.4305 （ SUS303相当）/POM、白

規格表

型番リスト

表示件数

型番

特長

ねじの呼び M

ねじ部材質

本体材質

許容荷重【範囲選択】

(kN)

許容荷重

(kN)

接地面材質

ねじの長さ【範囲選択】

(mm)

ねじの長さ L1

(mm)

幅 W

(mm)

本体高さ h

(mm)

ねじ部表面処理

高さ調整量 L2

(mm)

仕様

RoHS2（10物質）?

最小発注数量

底面ゴム付	6	スチール	スチール	6.1～10.0	10	-	～40	5	20	14	四三酸化鉄被膜	-	パッドとボール部	対応	2個
底面ゴム付	8	スチール	スチール	15.1～	18	-	～40	7	25	18	四三酸化鉄被膜	-	パッドとボール部	対応	2個
底面ゴム付	10	スチール	スチール	15.1～	20	-	～40	9	32	22	四三酸化鉄被膜	-	パッドとボール部	対応	1個
底面ゴム付	12	スチール	スチール	15.1～	35	-	～40	11	40	26	四三酸化鉄被膜	-	パッドとボール部	対応	1個
底面ゴム付	16	スチール	スチール	15.1～	45	-	～40	13.5	50	32	四三酸化鉄被膜	-	パッドとボール部	対応	1個
底面ゴム付	20	スチール	スチール	15.1～	55	-	～40	17	60	42	四三酸化鉄被膜	-	パッドとボール部	対応	1個
底面ゴム付	24	スチール	スチール	15.1～	65	-	～40	19	60	45	四三酸化鉄被膜	-	パッドとボール部	対応	1個
底面ゴム付	6	ステンレス	ステンレス	1.1～6.0	4	樹脂	～40	5	20	14	-	-	樹脂製パッドステンレス製ボール部	対応	2個
底面ゴム付	8	ステンレス	ステンレス	6.1～10.0	7	樹脂	～40	7	25	18	-	-	樹脂製パッドステンレス製ボール部	対応	2個
底面ゴム付	10	ステンレス	ステンレス	6.1～10.0	10	樹脂	～40	9	32	22	-	-	樹脂製パッドステンレス製ボール部	対応	1個
底面ゴム付	12	ステンレス	ステンレス	15.1～	18	樹脂	～40	11	40	26	-	-	樹脂製パッドステンレス製ボール部	対応	1個
底面ゴム付	16	ステンレス	ステンレス	15.1～	20	樹脂	～40	13.5	50	32	-	-	樹脂製パッドステンレス製ボール部	対応	1個
底面ゴム付	20	ステンレス	ステンレス	15.1～	22	樹脂	～40	17	60	42	-	-	樹脂製パッドステンレス製ボール部	対応	1個
底面ゴム付	24	ステンレス	ステンレス	15.1～	25	樹脂	～40	19	60	45	-	-	樹脂製パッドステンレス製ボール部	対応	1個
底面ゴム付	6	ステンレス	ステンレス	6.1～10.0	8	-	～40	5	20	14	-	-	パッドとボール部	対応	2個
底面ゴム付	8	ステンレス	ステンレス	10.1～15.0	14	-	～40	7	25	18	-	-	パッドとボール部	対応	2個
底面ゴム付	10	ステンレス	ステンレス	15.1～	16	-	～40	9	32	22	-	-	パッドとボール部	対応	1個
底面ゴム付	12	ステンレス	ステンレス	15.1～	28	-	～40	11	40	26	-	-	パッドとボール部	対応	1個
底面ゴム付	16	ステンレス	ステンレス	15.1～	36	-	～40	13.5	50	32	-	-	パッドとボール部	対応	1個
底面ゴム付	20	ステンレス	ステンレス	15.1～	44	-	～40	17	60	42	-	-	パッドとボール部	対応	1個
底面ゴム付	24	ステンレス	ステンレス	15.1～	52	-	～40	19	60	45	-	-	パッドとボール部	対応	1個
タップソケット形	6	スチール	スチール	6.1～10.0	10	-	40.1～70	60	20	14	四三酸化鉄被膜	57	パッド、オネジ付ボール部	対応	1個
タップソケット形	8	スチール	スチール	15.1～	18	-	70.1～100	80	25	18	四三酸化鉄被膜	76	パッド、オネジ付ボール部	対応	1個
タップソケット形	10	スチール	スチール	15.1～	20	-	70.1～100	100	32	22	四三酸化鉄被膜	95.5	パッド、オネジ付ボール部	対応	1個
タップソケット形	10	スチール	スチール	15.1～	20	-	130.1～150	150	32	22	四三酸化鉄被膜	145.5	パッド、オネジ付ボール部	対応	1個
タップソケット形	12	スチール	スチール	15.1～	35	-	70.1～100	100	40	26	四三酸化鉄被膜	94.5	パッド、オネジ付ボール部	対応	1個
タップソケット形	12	スチール	スチール	15.1～	35	-	130.1～150	150	40	26	四三酸化鉄被膜	144.5	パッド、オネジ付ボール部	対応	1個
タップソケット形	16	スチール	スチール	15.1～	45	-	70.1～100	100	50	32	四三酸化鉄被膜	94	パッド、オネジ付ボール部	対応	1個
タップソケット形	16	スチール	スチール	15.1～	45	-	150.1～	200	50	32	四三酸化鉄被膜	194	パッド、オネジ付ボール部	対応	1個
タップソケット形	20	スチール	スチール	15.1～	55	-	70.1～100	100	60	42	四三酸化鉄被膜	92.5	パッド、オネジ付ボール部	対応	1個
タップソケット形	20	スチール	スチール	15.1～	55	-	150.1～	200	60	42	四三酸化鉄被膜	192.5	パッド、オネジ付ボール部	対応	1個
タップソケット形	24	スチール	スチール	15.1～	65	-	70.1～100	100	60	45	四三酸化鉄被膜	91	パッド、オネジ付ボール部	対応	1個
タップソケット形	24	スチール	スチール	15.1～	65	-	150.1～	200	60	45	四三酸化鉄被膜	191	パッド、オネジ付ボール部	対応	1個
タップソケット形	6	ステンレス	ステンレス	1.1～6.0	4	樹脂	40.1～70	60	20	14	-	57	樹脂製パッドステンレス製ボール部とオネジ	対応	1個
タップソケット形	8	ステンレス	ステンレス	6.1～10.0	7	樹脂	70.1～100	80	25	18	-	76	樹脂製パッドステンレス製ボール部とオネジ	対応	1個
タップソケット形	10	ステンレス	ステンレス	6.1～10.0	10	樹脂	70.1～100	100	32	22	-	95.5	樹脂製パッドステンレス製ボール部とオネジ	対応	1個
タップソケット形	10	ステンレス	ステンレス	6.1～10.0	10	樹脂	130.1～150	150	32	22	-	145.5	樹脂製パッドステンレス製ボール部とオネジ	対応	1個
タップソケット形	12	ステンレス	ステンレス	15.1～	18	樹脂	70.1～100	100	40	26	-	94.5	樹脂製パッドステンレス製ボール部とオネジ	対応	1個
タップソケット形	12	ステンレス	ステンレス	15.1～	18	樹脂	130.1～150	150	40	26	-	144.5	樹脂製パッドステンレス製ボール部とオネジ	対応	1個
タップソケット形	16	ステンレス	ステンレス	15.1～	20	樹脂	70.1～100	100	50	32	-	94	樹脂製パッドステンレス製ボール部とオネジ	対応	1個
タップソケット形	16	ステンレス	ステンレス	15.1～	20	樹脂	150.1～	200	50	32	-	194	樹脂製パッドステンレス製ボール部とオネジ	対応	1個
タップソケット形	20	ステンレス	ステンレス	15.1～	22	樹脂	70.1～100	100	60	42	-	92.5	樹脂製パッドステンレス製ボール部とオネジ	対応	1個
タップソケット形	20	ステンレス	ステンレス	15.1～	22	樹脂	150.1～	200	60	42	-	192.5	樹脂製パッドステンレス製ボール部とオネジ	対応	1個
タップソケット形	24	ステンレス	ステンレス	15.1～	25	樹脂	70.1～100	100	60	45	-	91	樹脂製パッドステンレス製ボール部とオネジ	対応	1個
タップソケット形	24	ステンレス	ステンレス	15.1～	25	樹脂	150.1～	200	60	45	-	191	樹脂製パッドステンレス製ボール部とオネジ	対応	1個
タップソケット形	6	ステンレス	ステンレス	1.1～6.0	4	-	40.1～70	60	20	14	-	57	パッド、オネジ付ボール部	対応	1個
タップソケット形	8	ステンレス	ステンレス	6.1～10.0	7	-	70.1～100	80	25	18	-	76	パッド、オネジ付ボール部	対応	1個
タップソケット形	10	ステンレス	ステンレス	6.1～10.0	10	-	70.1～100	100	32	22	-	95.5	パッド、オネジ付ボール部	対応	1個
タップソケット形	10	ステンレス	ステンレス	6.1～10.0	10	-	130.1～150	150	32	22	-	145.5	パッド、オネジ付ボール部	対応	1個
タップソケット形	12	ステンレス	ステンレス	15.1～	18	-	70.1～100	100	40	26	-	94.5	パッド、オネジ付ボール部	対応	1個
タップソケット形	12	ステンレス	ステンレス	15.1～	18	-	130.1～150	150	40	26	-	144.5	パッド、オネジ付ボール部	対応	1個
タップソケット形	16	ステンレス	ステンレス	15.1～	20	-	70.1～100	100	50	32	-	94	パッド、オネジ付ボール部	対応	1個
タップソケット形	16	ステンレス	ステンレス	15.1～	20	-	150.1～	200	50	32	-	194	パッド、オネジ付ボール部	対応	1個
タップソケット形	20	ステンレス	ステンレス	15.1～	22	-	70.1～100	100	60	42	-	92.5	パッド、オネジ付ボール部	対応	1個
タップソケット形	20	ステンレス	ステンレス	15.1～	22	-	150.1～	200	60	42	-	192.5	パッド、オネジ付ボール部	対応	1個
タップソケット形	24	ステンレス	ステンレス	15.1～	25	-	70.1～100	100	60	45	-	91	パッド、オネジ付ボール部	対応	1個
タップソケット形	24	ステンレス	ステンレス	15.1～	25	-	150.1～	200	60	45	-	191	パッド、オネジ付ボール部	対応	1個

通常単価(税別) (税込単価)	通常出荷日

3,006円 ( 3,307円 )	9日目
3,128円 ( 3,441円 )	9日目
3,947円 ( 4,342円 )	9日目
5,363円 ( 5,899円 )	9日目
6,928円 ( 7,621円 )	9日目
9,336円 ( 10,270円 )	9日目
10,968円 ( 12,065円 )	9日目
3,124円 ( 3,436円 )	9日目
3,099円 ( 3,409円 )	9日目
3,947円 ( 4,342円 )	9日目
5,363円 ( 5,899円 )	9日目
6,998円 ( 7,698円 )	9日目
9,239円 ( 10,163円 )	9日目
12,166円 ( 13,383円 )	9日目
2,958円 ( 3,254円 )	9日目
3,337円 ( 3,671円 )	9日目
4,296円 ( 4,726円 )	9日目
5,669円 ( 6,236円 )	9日目
8,586円 ( 9,445円 )	9日目
10,873円 ( 11,960円 )	9日目
14,073円 ( 15,480円 )	9日目
4,856円 ( 5,342円 )	9日目
4,789円 ( 5,268円 )	9日目
5,693円 ( 6,262円 )	9日目
6,632円 ( 7,295円 )	9日目
6,450円 ( 7,095円 )	9日目
7,624円 ( 8,386円 )	9日目
8,528円 ( 9,381円 )	9日目
10,750円 ( 11,825円 )	9日目
12,786円 ( 14,065円 )	9日目
14,403円 ( 15,843円 )	9日目
14,496円 ( 15,946円 )	9日目
15,747円 ( 17,322円 )	9日目
5,322円 ( 5,854円 )	9日目
5,363円 ( 5,899円 )	9日目
6,904円 ( 7,594円 )	9日目
8,097円 ( 8,907円 )	9日目
8,147円 ( 8,962円 )	9日目
9,354円 ( 10,289円 )	9日目
10,825円 ( 11,908円 )	9日目
13,255円 ( 14,581円 )	9日目
14,527円 ( 15,980円 )	9日目
15,399円 ( 16,939円 )	9日目
15,609円 ( 17,170円 )	9日目
19,154円 ( 21,069円 )	9日目
5,655円 ( 6,221円 )	9日目
5,956円 ( 6,552円 )	9日目
7,601円 ( 8,361円 )	9日目
8,805円 ( 9,686円 )	9日目
9,187円 ( 10,106円 )	9日目
10,451円 ( 11,496円 )	9日目
13,007円 ( 14,308円 )	9日目
15,257円 ( 16,783円 )	9日目
15,356円 ( 16,892円 )	9日目
17,921円 ( 19,713円 )	9日目
18,516円 ( 20,368円 )	9日目
20,718円 ( 22,790円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・機器の足やスラスト・パッドとして使用できます
・樹脂製の使用温度領域：-30℃から+80℃

カタログ

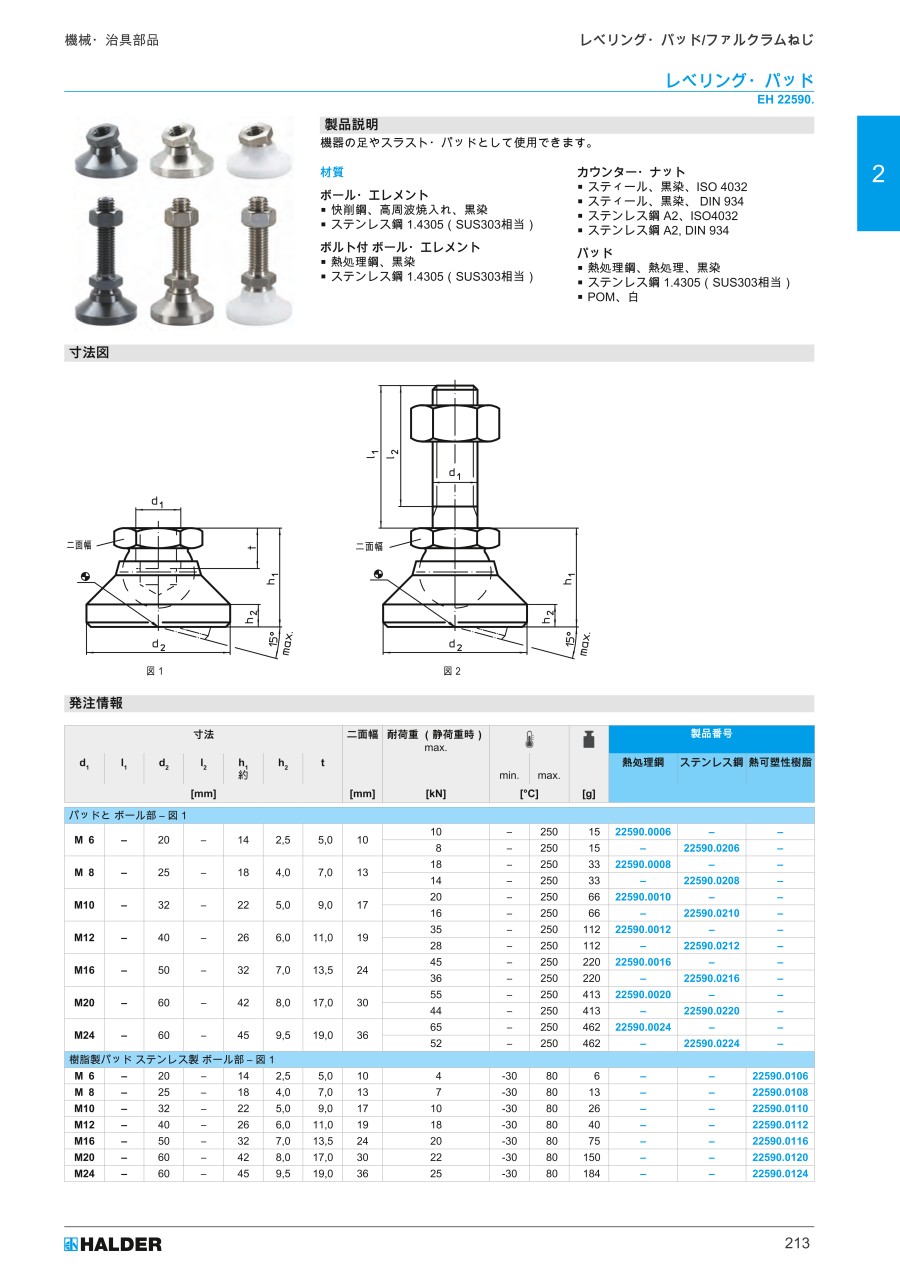

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
