ロームヘルドハルダー

位置調節付クランピング・レバーメネジ付

カタログ |

通常単価(税別): 2,190円～3,793円

税込単価: 2,409円～4,172円

通常出荷日：9日目

【特長】・レバーを引き上げるとセレーションが離れ、レバーを任意の位置に廻すことができます。・レバーを離...

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

未確定：候補が34型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

レバー	亜鉛ダイキャストオレンジ（RAL2004相当）黒（RAL9005相当）グレー（RAL7031相当）
内部部品	スティール、黒染強度クラス5.8
ネジ部	スティール、黒染強度クラス5

規格表

使用例

応用例

型番リスト

表示件数

型番

取付部サイズ

仕様

回し半径

(mm)

取付部長さ

(mm)

RoHS?

最小発注数量

M3	オレンジ	30	7	10	3個
M3	黒	30	7	10	3個
M4	オレンジ	30	9	10	3個
M4	黒	30	9	10	3個
M5	オレンジ	45	8	10	3個
M5	グレー	45	8	10	3個
M5	黒	45	8	10	3個
M6	オレンジ	45	8	10	3個
M6	グレー	45	8	10	3個
M6	黒	45	8	10	3個
M6	オレンジ	62	10	10	2個
M6	グレー	62	10	10	2個
M6	黒	62	10	10	2個
M8	オレンジ	62	10	10	2個
M8	グレー	62	10	10	2個
M8	黒	62	10	10	2個
M8	オレンジ	74	14	10	2個
M8	グレー	74	14	10	2個
M8	黒	74	14	10	2個
M10	オレンジ	74	14	10	2個
M10	グレー	74	14	10	2個
M10	黒	74	14	10	2個
M10	オレンジ	89	17	10	2個
M10	グレー	89	17	10	2個
M10	黒	89	17	10	2個
M12	オレンジ	89	17	10	2個
M12	グレー	89	17	10	2個
M12	黒	89	17	10	2個
M12	オレンジ	108	22	10	2個
M12	グレー	108	22	10	2個
M12	黒	108	22	10	2個
M16	オレンジ	108	22	10	2個
M16	グレー	108	22	10	2個
M16	黒	108	22	10	2個

通常単価(税別) (税込単価)	通常出荷日

2,190円 ( 2,409円 )	9日目
2,190円 ( 2,409円 )	9日目
2,190円 ( 2,409円 )	9日目
2,190円 ( 2,409円 )	9日目
2,204円 ( 2,424円 )	9日目
2,204円 ( 2,424円 )	9日目
2,204円 ( 2,424円 )	9日目
2,204円 ( 2,424円 )	9日目
2,204円 ( 2,424円 )	9日目
2,204円 ( 2,424円 )	9日目
2,393円 ( 2,632円 )	9日目
2,393円 ( 2,632円 )	9日目
2,393円 ( 2,632円 )	9日目
2,393円 ( 2,632円 )	9日目
2,393円 ( 2,632円 )	9日目
2,393円 ( 2,632円 )	9日目
2,635円 ( 2,899円 )	9日目
2,635円 ( 2,899円 )	9日目
2,635円 ( 2,899円 )	9日目
2,885円 ( 3,174円 )	9日目
2,635円 ( 2,899円 )	9日目
2,635円 ( 2,899円 )	9日目
2,851円 ( 3,136円 )	9日目
2,851円 ( 3,136円 )	9日目
2,851円 ( 3,136円 )	9日目
2,851円 ( 3,136円 )	9日目
2,851円 ( 3,136円 )	9日目
2,851円 ( 3,136円 )	9日目
3,702円 ( 4,072円 )	9日目
3,793円 ( 4,172円 )	9日目
3,702円 ( 4,072円 )	9日目
3,740円 ( 4,114円 )	9日目
3,740円 ( 4,114円 )	9日目
3,740円 ( 4,114円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・レバーを引き上げるとセレーションが離れ、レバーを任意の位置に廻すことができます。
・レバーを離せばセレーションがかみ合います。
・ネジ部は交換できます。

カタログ

商品TOP

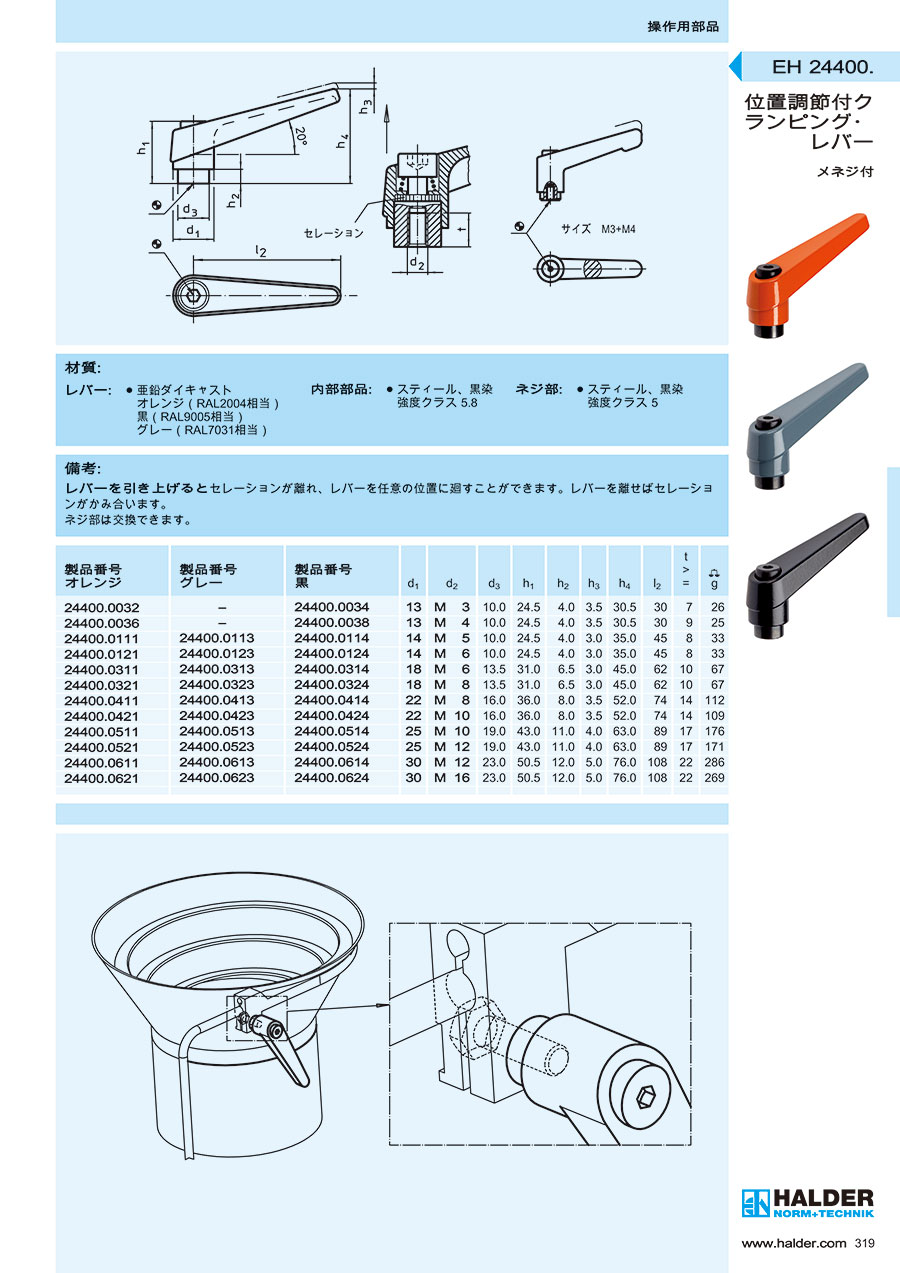

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
