メカニカル部品技術窓口
絞り込み条件
未確定：候補が5型番あります。
外径(mm)
~mm- 6
- 8
- 10
- 12
- 16
先端部外径(mm)
~mm- 4
- 5
- 6
- 8
- 10
ストローク(mm)
~mm- 9.5
- 12
- 14
- 19
- 25
長さ L(mm)
~mm- 41.5
- 54
- 65
- 73
- 102.5
タイプ
~mm- 22121.0105
- 22121.0110
- 22121.0115
- 22121.0120
- 22121.0125
CAD
- 3D
出荷日
- すべて
- 9日以内
インデックス・ボルト シンプル仕様
- 通常単価(税別)
- 3,033円～3,852円
- 税込単価
- 3,336円～4,237円
通常出荷日：9日目
【特長】・インデックス穴用。・レバーを引くとピンが引き込まれ、レバーを回転することでピンが引き込まれた...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質
- 本体：快削鋼、亜鉛メッキ
- ロック・ピン：スティール、亜鉛メッキ
- カウンター・ナット：スティール、亜鉛メッキ
備考
- ロック・ナットは別売りです。
規格表
1）統計的平均値
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,267円 ( 3,594円 ) | 9日目 |
3,033円 ( 3,336円 ) | 9日目 |
3,150円 ( 3,465円 ) | 9日目 |
3,532円 ( 3,885円 ) | 9日目 |
3,852円 ( 4,237円 ) | 9日目 |
詳細情報
基本情報
【特長】
・インデックス穴用。
・レバーを引くとピンが引き込まれ、レバーを回転することでピンが引き込まれた状態で止まります。
・簡単な構造でコンパクトな形状。
・余り位置決めの精度を要求されないような場合に適しています。
・ストロークが大きいので、ドアの固定など様々なケースに利用できます。

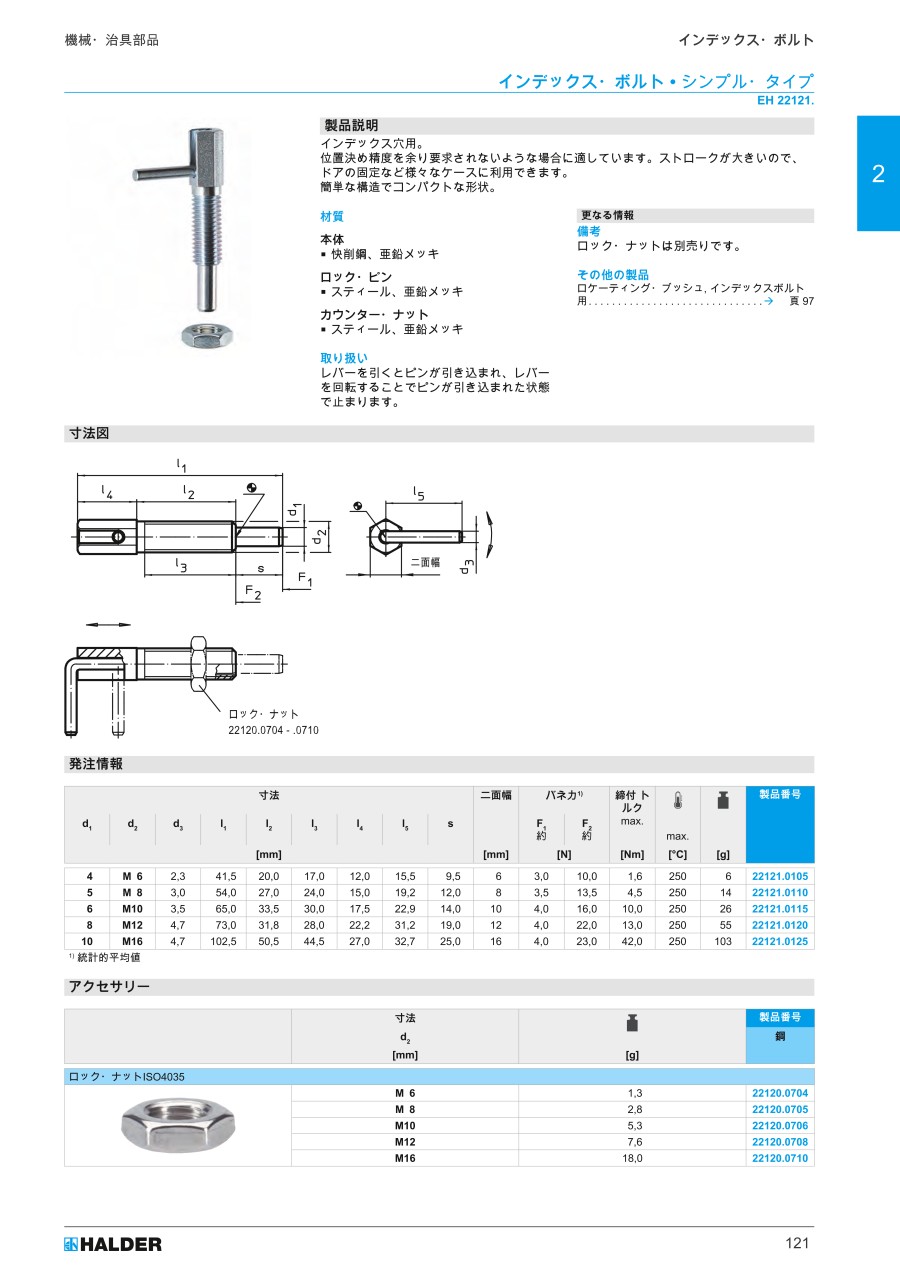

カタログ
