インデックス・ボルト 薄板用
- 通常単価(税別)
- 1,481円～6,101円
- 税込単価
- 1,629円～6,711円
通常出荷日：9日目
【特長】・薄板の貫通穴用のインデックス・ボルト。・固定用スリーブを使って1～5ｍｍの板厚に取り付けられ...
詳細を確認未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

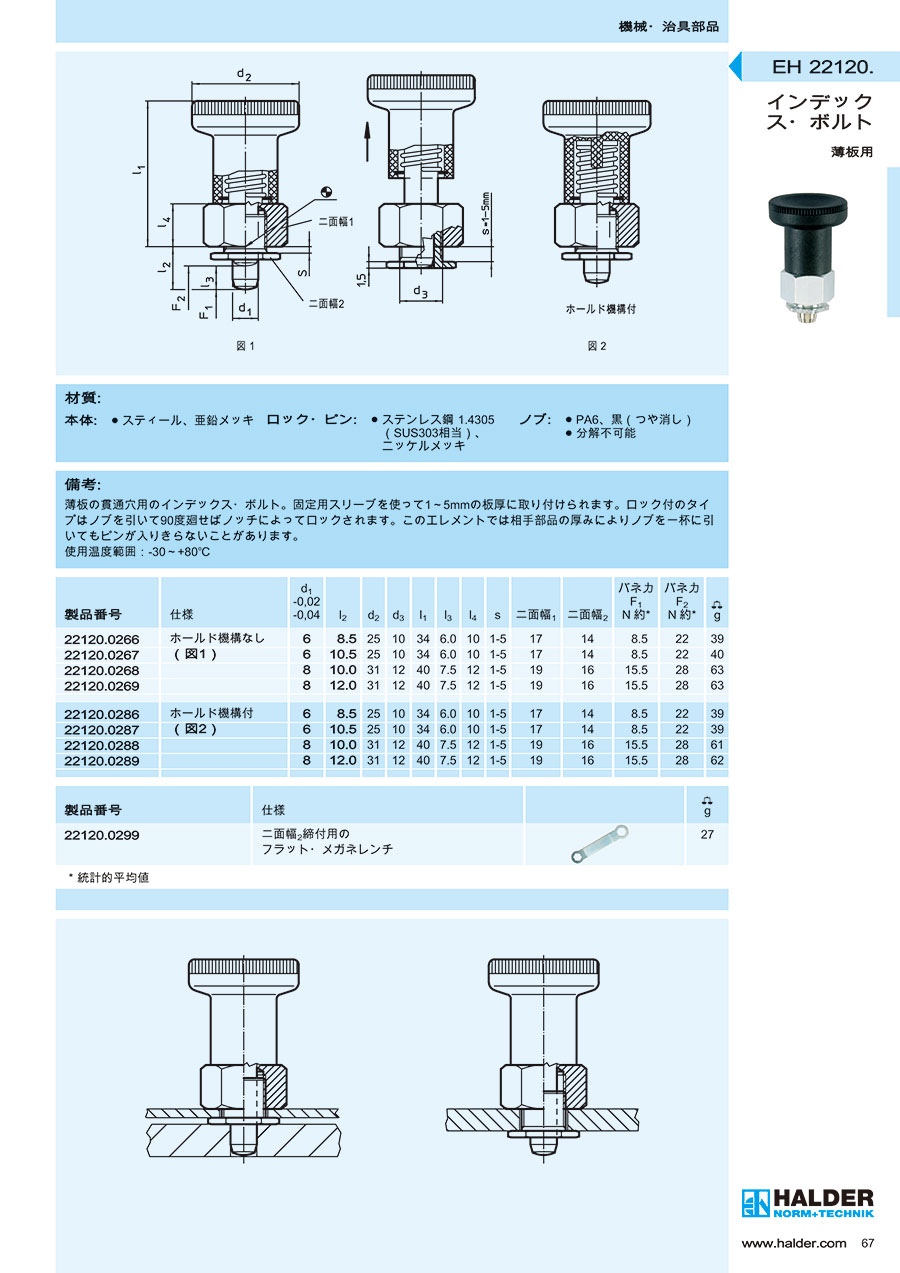

外形図
製品仕様
材質
| 本体 | ロック・ピン | ノブ |
|---|---|---|
| スティール、亜鉛メッキ | ステンレス鋼1.4305（SUS303相当）、ニッケルメッキ | PA6、黒（つや消し） 分解不可能 |
22120.0299
| 型番 | 仕様 | 重量g |
|---|---|---|
| 22120.0299 | 二面幅2締付用のフラット・メガネレンチ | 27 |
規格表
* 統計的平均値
使用例
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,265円 ( 5,792円 ) | 9日目 |
5,548円 ( 6,103円 ) | 9日目 |
5,814円 ( 6,395円 ) | 9日目 |
5,821円 ( 6,403円 ) | 9日目 |
5,675円 ( 6,243円 ) | 9日目 |
5,794円 ( 6,373円 ) | 9日目 |
5,957円 ( 6,553円 ) | 9日目 |
6,101円 ( 6,711円 ) | 9日目 |
1,481円 ( 1,629円 ) | 9日目 |
詳細情報
基本情報
【特長】
・薄板の貫通穴用のインデックス・ボルト。
・固定用スリーブを使って1～5ｍｍの板厚に取り付けられます
・ロック付のタイプはノブを引いて90度廻せばノッチによってロックされます。
・このエレメントでは相手部品の厚みによりノブをいっぱいに引いてもピンが入りきらないことがあります。
・使用温度範囲：-30～+80℃。
