ロームヘルドハルダー

インデックス・ボルト六角カラー無し

カタログ |

通常単価(税別): 2,336円～9,620円

税込単価: 2,570円～10,582円

通常出荷日：9日目

【特長】・インデックス穴用。・使用温度範囲：-30から+80℃。

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

本体	ロック・ピン	ノブ
快削鋼、黒染ステンレス鋼1.4305（SUS303相当）	スティール、焼入れステンレス鋼1.4305（SUS303相当）、ニッケルメッキ	PA6、黒分解不可能

規格表

^* 統計的平均値

使用例

型番リスト

表示件数

型番

種類

ロック機構

取付方法

外径

(mm)

先端部外径

(mm)

ストローク

(mm)

全長

本体材質

先端材質

本体表面処理

長さ L

(mm)

ネジ呼び径

仕様

RoHS?

最小発注数量

標準ノブ	リターン	ねじ込み	10	5	5	標準	スチール	スチール	黒染	45	-	ノブ：PA6、黒	10	2個
標準ノブ	リターン	ねじ込み	12	6	6	標準	スチール	スチール	黒染	54.5	-	ノブ：PA6、黒	10	2個
標準ノブ	リターン	ねじ込み	16	8	8	標準	スチール	スチール	黒染	69	-	ノブ：PA6、黒	10	2個
標準ノブ	リターン	ねじ込み	20	10	10	標準	スチール	スチール	黒染	80	-	ノブ：PA6、黒	10	1個
ノブ無し	リターン	ねじ込み	10	5	5	標準	スチール	スチール	黒染	-	-	-	10	2個
ノブ無し	リターン	ねじ込み	12	6	6	標準	スチール	スチール	黒染	-	-	-	10	2個
ノブ無し	リターン	ねじ込み	16	8	8	標準	スチール	スチール	黒染	-	-	-	10	2個
ノブ無し	リターン	ねじ込み	20	10	10	標準	スチール	スチール	黒染	-	-	-	10	2個
標準ノブ	リターン	ねじ込み	10	5	5	標準	ステンレス	ステンレス	-	45	-	ノブ：PA6、黒	10	2個
標準ノブ	リターン	ねじ込み	12	6	6	標準	ステンレス	ステンレス	-	54.5	-	ノブ：PA6、黒	10	2個
標準ノブ	リターン	ねじ込み	16	8	8	標準	ステンレス	ステンレス	-	69	-	ノブ：PA6、黒	10	1個
標準ノブ	リターン	ねじ込み	20	10	10	標準	ステンレス	ステンレス	-	80	-	ノブ：PA6、黒	10	1個
ノブ無し	リターン	ねじ込み	10	5	5	標準	ステンレス	ステンレス	-	-	-	-	10	2個
ノブ無し	リターン	ねじ込み	12	6	6	標準	ステンレス	ステンレス	-	-	-	-	10	2個
ノブ無し	リターン	ねじ込み	16	8	8	標準	ステンレス	ステンレス	-	-	-	-	10	1個
ノブ無し	リターン	ねじ込み	20	10	10	標準	ステンレス	ステンレス	-	-	-	-	10	1個
標準ノブ	リターン	ねじ込み	10	5	5	標準	ステンレス	ステンレス	-	45	-	ステンレス鋼1.4305	10	1個
標準ノブ	リターン	ねじ込み	12	6	6	標準	ステンレス	ステンレス	-	54.5	-	ステンレス鋼1.4305	10	1個
標準ノブ	リターン	ねじ込み	16	8	8	標準	ステンレス	ステンレス	-	69	-	ステンレス鋼1.4305	10	1個
標準ノブ	リターン	ねじ込み	20	10	10	標準	ステンレス	ステンレス	-	80	-	ステンレス鋼1.4305	10	1個
関連部品	-	-	-	-	-	-	スチール	-	黒染	-	M10	-	10	2個
関連部品	-	-	-	-	-	-	スチール	-	黒染	-	M12	-	10	2個
関連部品	-	-	-	-	-	-	スチール	-	黒染	-	M16	-	10	2個
関連部品	-	-	-	-	-	-	スチール	-	黒染	-	M20	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,448円 ( 2,693円 )	9日目
2,552円 ( 2,807円 )	9日目
2,771円 ( 3,048円 )	9日目
3,701円 ( 4,071円 )	9日目
2,336円 ( 2,570円 )	9日目
2,433円 ( 2,676円 )	9日目
2,571円 ( 2,828円 )	9日目
3,437円 ( 3,781円 )	9日目
3,310円 ( 3,641円 )	9日目
3,663円 ( 4,029円 )	9日目
4,289円 ( 4,718円 )	9日目
6,390円 ( 7,029円 )	9日目
3,325円 ( 3,658円 )	9日目
3,729円 ( 4,102円 )	9日目
3,981円 ( 4,379円 )	9日目
6,134円 ( 6,747円 )	9日目
5,306円 ( 5,837円 )	9日目
6,249円 ( 6,874円 )	9日目
7,867円 ( 8,654円 )	9日目
9,620円 ( 10,582円 )	9日目
3,046円 ( 3,351円 )	9日目
3,046円 ( 3,351円 )	9日目
3,452円 ( 3,797円 )	9日目
4,057円 ( 4,463円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・インデックス穴用。
・使用温度範囲：-30から+80℃。

カタログ

商品TOP

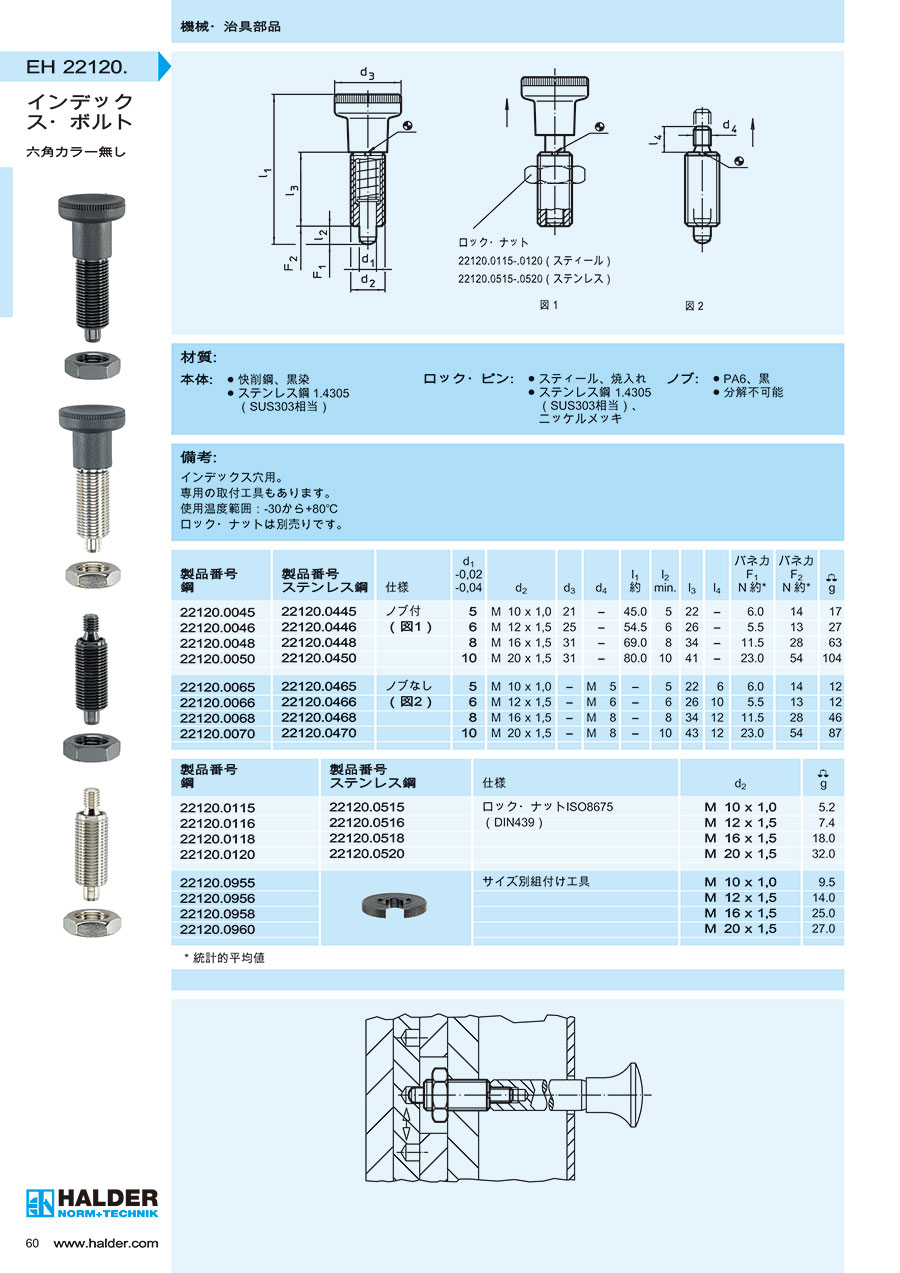

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
