インデックス・ボルト ミニ・タイプ、標準仕様
- 通常単価(税別)
- 1,975円～3,480円
- 税込単価
- 2,173円～3,828円
通常出荷日：9日目
【特長】・小型のインデックス・ボルトで、特に厚みの薄い対象物への取付に適します。・ホールド機構付のもの...
詳細を確認
未確定：候補が56型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

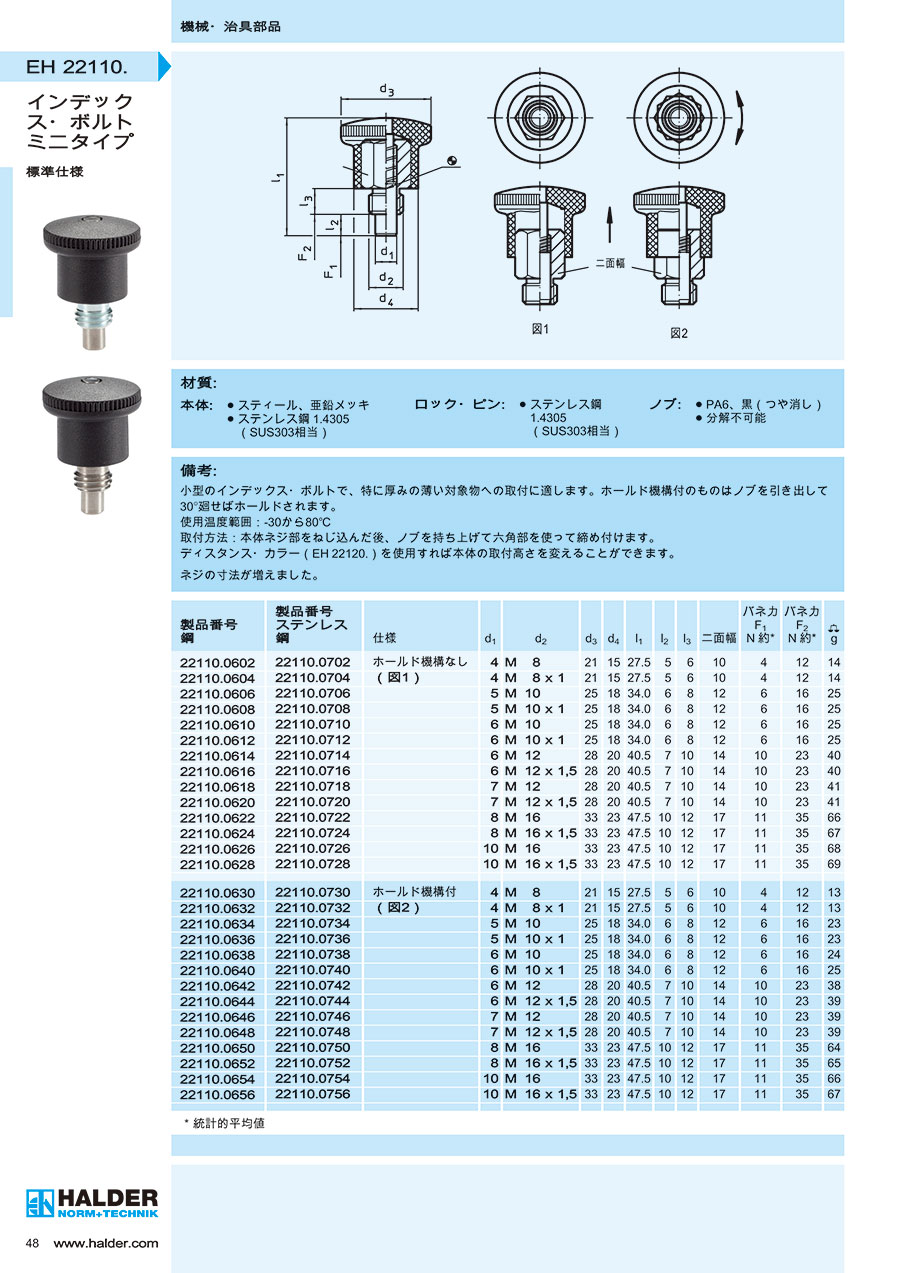

外形図
図1
図2
製品仕様
材質
| 本体 | スティール、亜鉛メッキ ステンレス鋼1.4305（SUS303相当） |
|---|---|
| ロック・ピン | ステンレス鋼1.4305（SUS303相当） |
| ノブ | PA6、黒（つや消し） 分解不可能 |
規格表
* 統計的平均値
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,988円 ( 2,187円 ) | 9日目 |
1,988円 ( 2,187円 ) | 9日目 |
2,245円 ( 2,470円 ) | 9日目 |
2,204円 ( 2,424円 ) | 9日目 |
2,201円 ( 2,421円 ) | 9日目 |
2,201円 ( 2,421円 ) | 9日目 |
2,244円 ( 2,468円 ) | 9日目 |
2,244円 ( 2,468円 ) | 9日目 |
2,349円 ( 2,584円 ) | 9日目 |
2,349円 ( 2,584円 ) | 9日目 |
2,672円 ( 2,939円 ) | 9日目 |
2,672円 ( 2,939円 ) | 9日目 |
2,695円 ( 2,965円 ) | 9日目 |
2,695円 ( 2,965円 ) | 9日目 |
1,975円 ( 2,173円 ) | 9日目 |
1,975円 ( 2,173円 ) | 9日目 |
2,184円 ( 2,402円 ) | 9日目 |
2,184円 ( 2,402円 ) | 9日目 |
2,184円 ( 2,402円 ) | 9日目 |
2,184円 ( 2,402円 ) | 9日目 |
2,244円 ( 2,468円 ) | 9日目 |
2,244円 ( 2,468円 ) | 9日目 |
2,365円 ( 2,602円 ) | 9日目 |
2,365円 ( 2,602円 ) | 9日目 |
2,672円 ( 2,939円 ) | 9日目 |
2,672円 ( 2,939円 ) | 9日目 |
2,695円 ( 2,965円 ) | 9日目 |
2,695円 ( 2,965円 ) | 9日目 |
2,228円 ( 2,451円 ) | 9日目 |
2,228円 ( 2,451円 ) | 9日目 |
2,384円 ( 2,622円 ) | 9日目 |
2,384円 ( 2,622円 ) | 9日目 |
2,384円 ( 2,622円 ) | 9日目 |
2,384円 ( 2,622円 ) | 9日目 |
2,647円 ( 2,912円 ) | 9日目 |
2,647円 ( 2,912円 ) | 9日目 |
2,679円 ( 2,947円 ) | 9日目 |
2,679円 ( 2,947円 ) | 9日目 |
3,480円 ( 3,828円 ) | 9日目 |
3,480円 ( 3,828円 ) | 9日目 |
3,480円 ( 3,828円 ) | 9日目 |
3,480円 ( 3,828円 ) | 9日目 |
2,244円 ( 2,468円 ) | 9日目 |
2,244円 ( 2,468円 ) | 9日目 |
2,384円 ( 2,622円 ) | 9日目 |
2,384円 ( 2,622円 ) | 9日目 |
2,384円 ( 2,622円 ) | 9日目 |
2,384円 ( 2,622円 ) | 9日目 |
2,647円 ( 2,912円 ) | 9日目 |
2,647円 ( 2,912円 ) | 9日目 |
2,679円 ( 2,947円 ) | 9日目 |
2,679円 ( 2,947円 ) | 9日目 |
3,480円 ( 3,828円 ) | 9日目 |
3,480円 ( 3,828円 ) | 9日目 |
3,480円 ( 3,828円 ) | 9日目 |
3,480円 ( 3,828円 ) | 9日目 |
詳細情報
基本情報
【特長】
・小型のインデックス・ボルトで、特に厚みの薄い対象物への取付に適します。
・ホールド機構付のものはノブを引き出して30°廻せばホールドされます。
・使用温度範囲：-30から80℃。
・取付方法：本体ネジ部をねじ込んだ後、ノブを持ち上げて六角部を使って締め付けます。
・ネジの寸法が増えました。
