メカニカル部品技術窓口
絞り込み条件
未確定：候補が16型番あります。
外径(mm)
~mm- 8
- 10
先端部外径(mm)
~mm- 4
- 5
- 6
- 7
ストローク(mm)
~mm- 5
- 7
本体表面処理
~mm長さ L(mm)
~mm- 26.5
- 34
タイプ
~mm- 22110.0024
- 22110.0026
- 22110.0028
- 22110.0030
- 22110.0034
- 22110.0036
- 22110.0038
- 22110.0040
- 22110.0044
- 22110.0046
- 22110.0048
- 22110.0050
- 22110.0054
- 22110.0056
- 22110.0058
- 22110.0060
CAD
- 2D
- 3D
出荷日
- すべて
- 9日以内
インデックス・ボルト ミニタイプ
- 通常単価(税別)
- 1,917円～2,386円
- 税込単価
- 2,109円～2,625円
通常出荷日：9日目
【特長】・小型のインデックス・ボルトで、特に厚みの薄い対象物への取付に適します。・ホールド機構付のもの...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

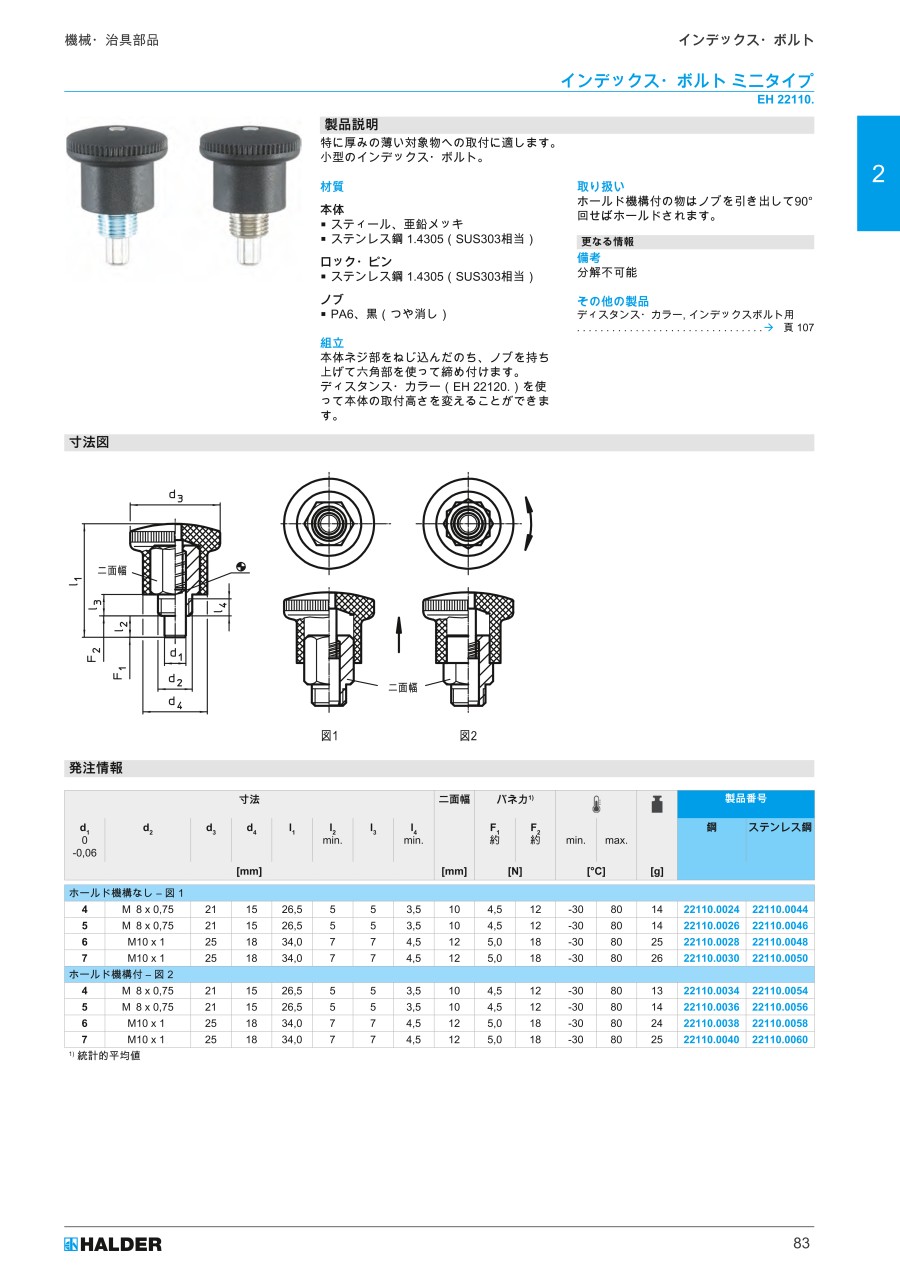

外形図
図1
図2
製品仕様
材質
| 本体 | スティール、亜鉛メッキ ステンレス鋼 1.4305（SUS303相当） |
|---|---|
| ロック・ピン | ステンレス鋼 1.4305（SUS303相当） |
| ノブ | PA6、黒（つや消し） |
規格表
1） 統計的平均値
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,917円 ( 2,109円 ) | 9日目 |
2,000円 ( 2,200円 ) | 9日目 |
2,290円 ( 2,519円 ) | 9日目 |
2,365円 ( 2,602円 ) | 9日目 |
2,103円 ( 2,313円 ) | 9日目 |
2,000円 ( 2,200円 ) | 9日目 |
2,290円 ( 2,519円 ) | 9日目 |
2,365円 ( 2,602円 ) | 9日目 |
2,102円 ( 2,312円 ) | 9日目 |
2,228円 ( 2,451円 ) | 9日目 |
2,384円 ( 2,622円 ) | 9日目 |
2,386円 ( 2,625円 ) | 9日目 |
2,102円 ( 2,312円 ) | 9日目 |
2,131円 ( 2,344円 ) | 9日目 |
2,384円 ( 2,622円 ) | 9日目 |
2,386円 ( 2,625円 ) | 9日目 |
詳細情報
基本情報
【特長】
・小型のインデックス・ボルトで、特に厚みの薄い対象物への取付に適します。
・ホールド機構付のものではノブを引き出して30廻せばホールドされます。
・取付方法：本体ネジ部をねじ込んだ後、ノブを持ち上げて六角部を使って締め付けます。
・ディスタンス・カラー（EH22120.）を使用すれば本体の取付高さを変えることができます。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
