ロームヘルドハルダー

ボール・ノブDIN319

カタログ |

通常単価(税別): 326円～1,692円

税込単価: 359円～1,861円

通常出荷日：9日目

【特長】・型バリなく研磨されています。・使用温度範囲：最高110℃

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

図1

図2

図3

製品仕様

図1 外観

図2 外観

図3 外観

材質

プッシュ：スティール、亜鉛メッキ/黄銅
ポール：熱硬化性樹脂DIN7708 PF31、黒、（ RAL9005相当）/熱硬化性樹脂DIN7708 PF31、赤（RAL3003相当）

規格表

型番リスト

表示件数

型番

ねじの呼び M

グリップ太さ【範囲選択】

(mm)

グリップ太さ D

(mm)

グリップ長さ【範囲選択】

(mm)

グリップ長さ H

(mm)

全長 L

(mm)

色

RoHS?

最小発注数量

M4	～19.9	16	～30	15	15.0	黒	10	30個
M5	20～24.9	20	～30	18	18.0	黒	10	30個
M6	25～29.9	25	～30	22.5	22.5	黒	10	30個
M8	30～	32	～30	29	29	黒	10	15個
M10	30～	40	30.1～50	37	37.0	黒	10	9個
M12	30～	50	30.1～50	46	46	黒	10	5個
M4	～19.9	16	～30	15	15.0	黒	10	20個
M5	20～24.9	20	～30	18	18.0	黒	10	20個
M6	25～29.9	25	～30	22.5	22.5	黒	10	15個
M8	30～	32	～30	29	29	黒	10	10個
M10	30～	40	30.1～50	37	37.0	黒	10	6個
M12	30～	50	30.1～50	46	46	黒	10	4個
-	～19.9	16	～30	15	15.0	黒	10	20個
-	20～24.9	20	～30	18	18.0	黒	10	20個
-	25～29.9	25	～30	22.5	22.5	黒	10	15個
-	30～	32	～30	29	29	黒	10	15個
-	30～	40	30.1～50	37	37.0	黒	10	8個
-	30～	50	30.1～50	46	46	黒	10	5個
M4	～19.9	16	～30	15	15.0	赤	10	20個
M5	20～24.9	20	～30	18	18.0	赤	10	20個
M6	25～29.9	25	～30	22.5	22.5	赤	10	20個
M8	30～	32	～30	29	29	赤	10	15個
M10	30～	40	30.1～50	37	37.0	赤	10	7個
M12	30～	50	30.1～50	46	46	赤	10	4個
M4	～19.9	16	～30	15	15.0	赤	10	20個
M5	20～24.9	20	～30	18	18.0	赤	10	15個
M6	25～29.9	25	～30	22.5	22.5	赤	10	15個
M8	30～	32	～30	29	29	赤	10	8個
M10	30～	40	30.1～50	37	37.0	赤	10	6個
M12	30～	50	30.1～50	46	46	赤	10	3個

通常単価(税別) (税込単価)	通常出荷日

443円 ( 487円 )	9日目
326円 ( 359円 )	9日目
403円 ( 443円 )	9日目
404円 ( 444円 )	9日目
687円 ( 756円 )	9日目
1,117円 ( 1,229円 )	9日目
478円 ( 526円 )	9日目
347円 ( 382円 )	9日目
403円 ( 443円 )	9日目
639円 ( 703円 )	9日目
907円 ( 998円 )	9日目
1,621円 ( 1,783円 )	9日目
328円 ( 361円 )	9日目
328円 ( 361円 )	9日目
374円 ( 411円 )	9日目
438円 ( 482円 )	9日目
635円 ( 699円 )	9日目
1,068円 ( 1,175円 )	9日目
442円 ( 486円 )	9日目
328円 ( 361円 )	9日目
378円 ( 416円 )	9日目
554円 ( 609円 )	9日目
706円 ( 777円 )	9日目
1,222円 ( 1,344円 )	9日目
353円 ( 388円 )	9日目
471円 ( 518円 )	9日目
527円 ( 580円 )	9日目
942円 ( 1,036円 )	9日目
939円 ( 1,033円 )	9日目
1,692円 ( 1,861円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・型バリなく研磨されています。
・使用温度範囲：最高110℃

カタログ

商品TOP

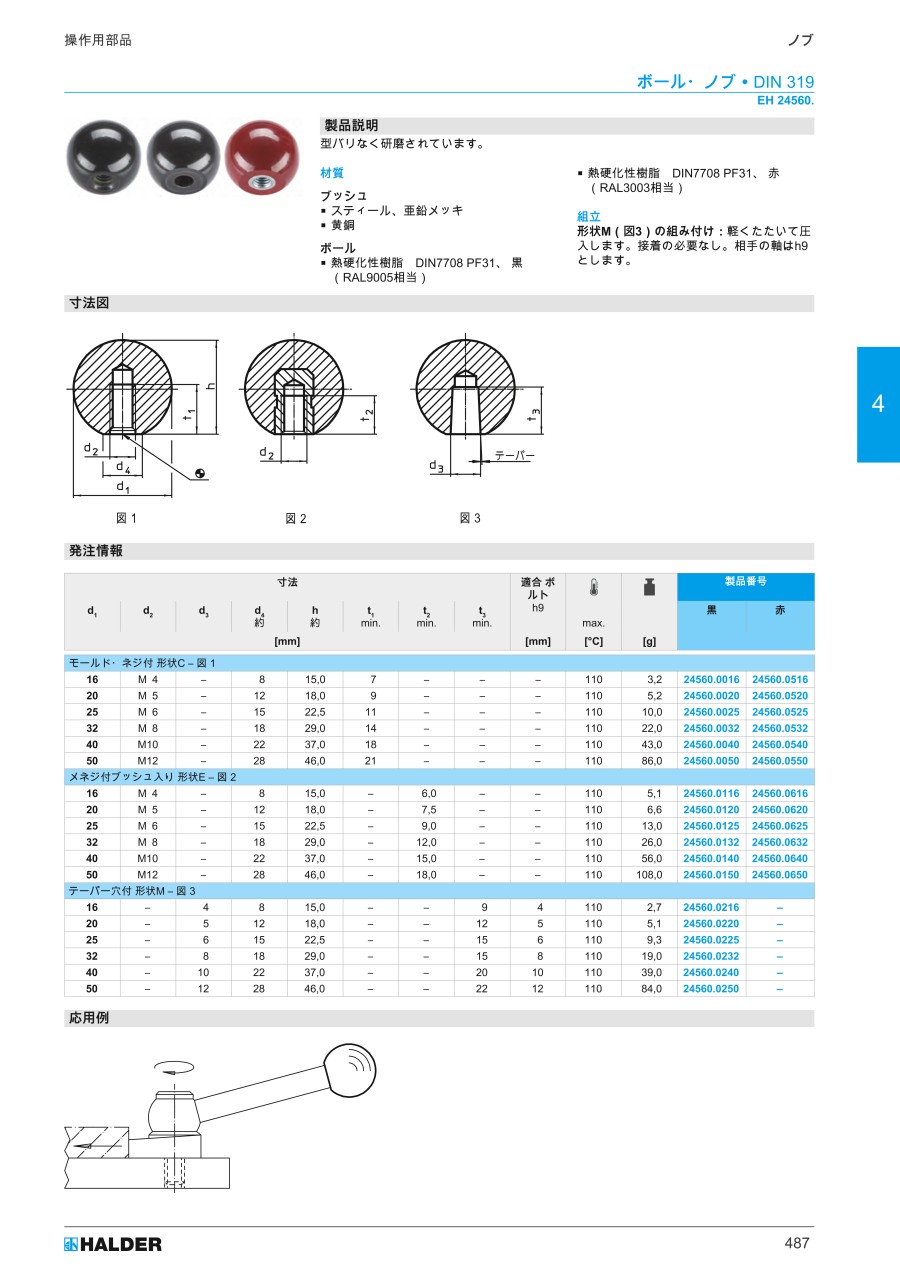

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
